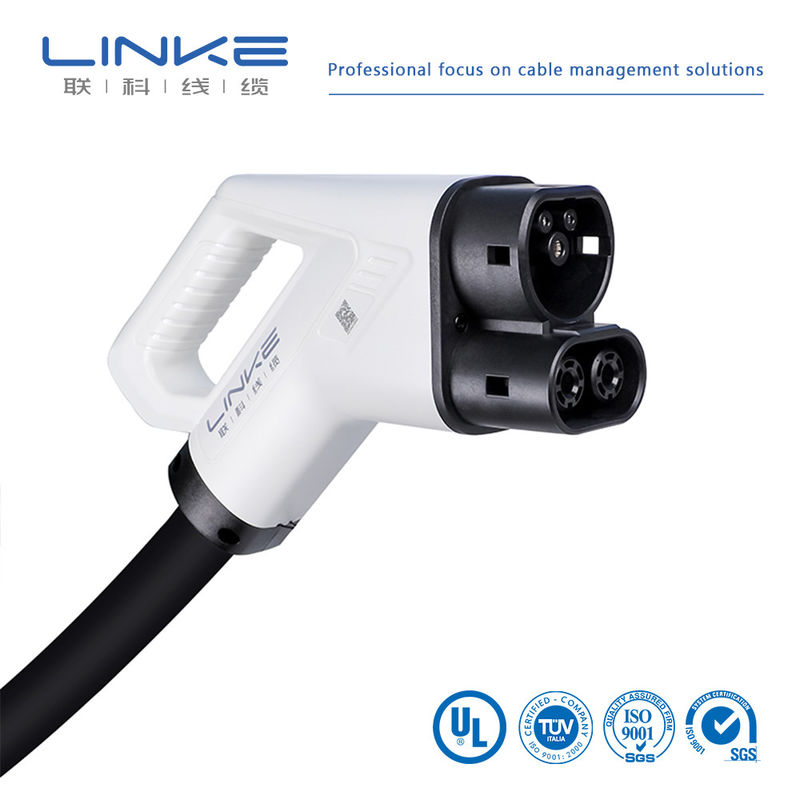

(EVSE) (Cabo de carregamento DC, com um plugue de carregamento de veículo e extremidade de linha livre, usado para carregar rapidamente
o veículo elétrico (VE) através da tomada de veículo CCS 2, que é usada para instalá-lo
em uma estação de carregamento de veículos elétricos (EVSE)
Especificações do Produto
(Conector de Veículo CCS-2)2
1. (Tipo e descrição do plugue)
Tipo Básico do Produto Tensão/Corrente Nominal Especificação do Cabo Diâmetro Externo (mm)
E121-40531X 80A 1000V 2×16+16+6×0.75 Ø18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 Ø24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 Ø28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 Ø33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 Ø33.5±0.8
2. Descrição dos Produtos):
> iec62196 - 3 - 2016 (Norma: IEC62196-3-2016);
> O desempenho geral à prova d'água do conector é superior
a IP67);
(A aparência do produto
design inovador, o produto está em conformidade com a engenharia homem-máquina, aderência confortável,
conveniente ao operar;)
> A resistência de contato e o aumento de temperatura dos pinos e terminais ainda atendem ao
requisito da IEC62196-2016 após 10.000 ciclos;
> (O design da estrutura interna
do produto é conciso, mas não simples, o que atende às necessidades de produção reais);
Conector de Veículo CCS-2
(Material da carcaça utiliza novas plásticos de engenharia de alto nível, em ambientes hostis
ainda pode manter a estabilidade e funcionalidade do produto).
3. (Especificações técnicas)
(Propriedades Elétricas)
> (Tensão Nominal) 1000V DC
> (Corrente Nominal) 80A/125A/150A/200A
> (Tensão de Suporte) 3500V AC, @ <5mA, 1min
> (Resistência de Isolamento) 1000MΩ @500V DC
> (Resistência de Contato) ≤3mΩ
>
(Frequência de Trabalho) 50Hz
(Propriedades Mecânicas)
> (Força de Inserção) <100N
> (Vida Mecânica) ＞10000 vezes
(Ambiente de Operação)
> (Faixa de Temperatura de Operação) -30℃～+50℃
> (Faixa de Temperatura Ambiente) -30℃～+105℃
> (Classe de Poluição) 2
(Classificação IP)
> (Grau de proteção) (IP54 acoplado)
(IP55 desacoplado)
Conector de Veículo CCS-2
(Tamanho)
(Informações de Segurança):
(Certifique-se de que o plugue CCS-2 esteja devidamente posicionado na estação de carregamento para
evitar impactos, atropelamentos ou qualquer situação que possa comprometer a
usabilidade do sistema.
C=1500±3%Ω 0.5w
6. (Padrões de Implementação)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
O conector não é adequado para fazer e
interromper um circuito elétrico sob carga. Ele deve ser equipado
com intertravamento (dispositivo de retenção) após a montagem completa.)
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de Isolamento |
PVC/TPU/Borracha de Silicone/PE/PP/XLPE/Nylon/outro |
Material da Jaqueta |
[PVC/PU/Borracha/Malha/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc |
Comprimento Personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Blindagem de Malha] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação de Corrente |
[por exemplo, 5A] |
| Classificação de Tensão |
[por exemplo, 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70℃ a 350℃ (-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/niquelado) |
Certificações de Qualidade
Nossos produtos atendem aos seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de Fiação de Eletrodomésticos
Cabo Extrudado com Isolamento de PVC, classificado para 105℃, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
Cabo Extrudado com Jaqueta Não Integral de PVC, classificado para 105℃, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Cabo Extrudado com Jaqueta Não Integral de TPU, classificado para 80℃, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
Vocês são um fabricante ou uma empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do courier.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover sua empresa.
