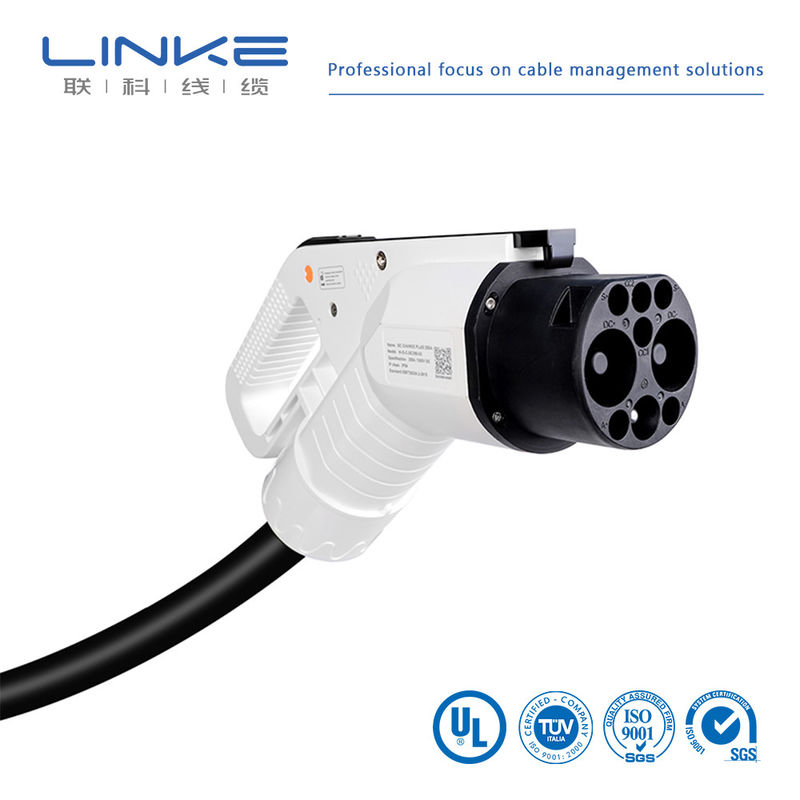

Cable de carregamento de veículos eléctricos Shell de grau V0 com terminal de liga de cobre

Cabo de carregamento de automóveis Shell termoplástico

Cabo de carregamento de veículos de liga de cobre

Cabos de carregamento de carros elétricos Shell termoplásticos

Lugar de origem:

DONG GUN China

Marca:

LINKE CABLE

Certificação:

3C，UL，TPU，TPV, UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contacte-nos

Solicite um orçamento

Cable de carregamento de veículos eléctricos Shell de grau V0 com terminal de liga de cobre

Detalhes do produto

Modelo N.O.:

A partir de 1 de janeiro de 2016, o número de veículos a bordo da aeronave deve ser especificado.

Material do condutor:

cobre

Material da bainha:

TPE (elastómetro termoplástico)

Material de isolamento:

silicone

Forma do material:

Fios redondos

Marca:

LINKA

Nome:

Nova arma de carregamento de energia

Capa:

TPE

Pacote de transporte:

Rolo

Especificações:

50*50*40

Marca comercial:

LINKA

Origem:

China

Código do SH:

94054090

Habilidade da fonte:

100000000

Tamanho da embalagem:

50.00cm * 50.00cm * 45.00cm

Peso bruto do pacote:

30.000kg

Tipo:

Isolados

Tipo de condutor:

Encalhados

Aplicação:

Aquecimento, subterrâneo

Amostragens:

US$ 1000/PCS 1 PCS ((Min.Ordem)

Personalização:

Disponível

Custos de transporte:

sobre o custo de envio e o prazo de entrega estimado.

Moeda:

US$

Devoluções e reembolsos:

Pode solicitar o reembolso até 30 dias após a recepção dos produtos.

Material do condutor:

cobre;Cobre conservado

Tipo de condutor:

Arame torcido

Material externo:

Customize: ((PVC)、(PE)、(LSFOH)、(borracha de silicone)

Materiais de isolamento:

(PVC);(PE);(XLPE);(EPR);(SIR) personalizar

Especificações:

0.1-450 mm2

Voltagem nominal:

300-600V

Temperatura nominal:

-60 ± 200C

Cores:

Personalizar

Certificação:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacote:

pelo rolo

Núcleo:

Múltiplos

Material do condutor:

Cobre/Cobre Estanhado

Material do condutor:

Cobre/Cobre Estanhado

Material externo:

Customize: PVC、PE、LSFOH、borracha de silicone

Materiais de isolamento:

Conjunto de materiais de construção:

Temperatura nominal:

-60 ± 200°C

Tempo de execução:

7-15 dias

Destacar:

Cabo de carregamento de automóveis Shell termoplástico

Cabo de carregamento de veículos de liga de cobre

Cabos de carregamento de carros elétricos Shell termoplásticos

Termos do pagamento & do transporte

Quantidade de ordem mínima

1000 m

Preço

negotiable

Detalhes da embalagem

Empacotamento seguro

Tempo de entrega

7 a 15 dias

Termos de pagamento

Adiantamento de 30% e envio após receber o pagamento final de 70%

Habilidade da fonte

50000M/DAY

PRODUTOS CONEXOS

Vídeo

Cabos de arnês de arame industrial automotivo OEM ODM Auto Molex Jst Connector Plug EV Charger Cable

Obtenha o melhor preço

CCS2 250A STANDARD EUROPEU carregador de corrente contínua Conector do veículo,cabo do carregador de corrente contínua,carregador de corrente contínua

Obtenha o melhor preço

Vídeo

32A 5p cabo de carregador EV montado na parede personalizado disponível cabo de carregamento rápido cabo de carregamento AC

Obtenha o melhor preço

Vídeo

Cabo de carregador de veículos eléctricos de extensão de três fases tipo 1 50A 80A com conectores de cobre enlatados

Obtenha o melhor preço

Contacte-nos

86-0769-81776230

86-18665106395

sales@linkecable.com

Contacte agora

Descrição do produto

Resumo

O nosso cabo de carregamento AC está em conformidade com as normas IEC 62196-1:2022 e IEC 62196-2:2022, com boas

O produto tem um excelente grau de protecção, o

O grau de proteção do conector do veículo atinge IP67 e o grau de proteção acoplado

a tomada do veículo é IP54, terminal de liga de cobre, revestimento de prata na superfície, grau V0

material de concha termoplástica, comprimento do fio e corrente nominal podem ser personalizados de acordo com

requisitos do cliente.

Parâmetros

Voltagem nominal: 220 V AC (unifase) / 380 V AC (trífase)

Corrente nominal: 16A, 32A

Temperatura ambiente: -35°C 55°C

. Umidade ambiente: 5%~95%

. Graus IP: IP67 ((conector do veículo); IP54 ((combinação da tomada ou conector)

Material de revestimento externo do cabo: TPE

Estrutura do cabo:

n monofase 16A: 3 × 2,5 mm2 + 1 × 0,75 mm2 OD = 11 mm

n monofase 32A:: 3 × 6 mm2 + 1 × 0,75 mm2 OD = 13,5 mm

n trifásico 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm

n trifásico 32A:: 5 × 6 mm2 + 1 × 0,75 mm2 OD = 16,5 mm

Força de inserção/retirada: 10N-100N

. Transmissão do veículo: 10000N

Material do conector: PC, PA

Classificação de chama: UL94 V-0

Terminal de ligação: latão, revestido de prata

Resistência de isolamento: ≥ 100 MΩ

. Força dielétrica: 2000VAC 1min

Ciclos de inserção/retirada: > 10000 vezes

Diagrama de ligação

Cable de carregamento de veículos eléctricos Shell de grau V0 com terminal de liga de cobre 0

Valor dos parâmetros elétricos e definição da função de contacto

Contacto Número/identificatiem	Tensão e corrente nominal	Definição de função
1-(L1)	250 V 10 A/16 A/32 A	Fornecimento de energia AC (unifase)
1-(L1)	440 V 16 A/32 A/63 A	Fornecimento de energia AC (três fases)
2-(L2)	440 V 16 A/32 A/63 A	Fornecimento de energia AC (três fases)
3-(L3)	440 V 16 A/32 A/63 A	Fornecimento de energia AC (três fases)
4-(N)	250 V 10 A/16 A/32 A	Neutro (unifase)
4-(N)	440 V 16 A/32 A/63 A	Neutro (unifase)
5- ((PE)		PE
6- ((PP)	0V~30V2A	contacto de proximidade
7- ((CP)	0V~30V2 A	piloto de controlo

Cable de carregamento de veículos eléctricos Shell de grau V0 com terminal de liga de cobre 1
