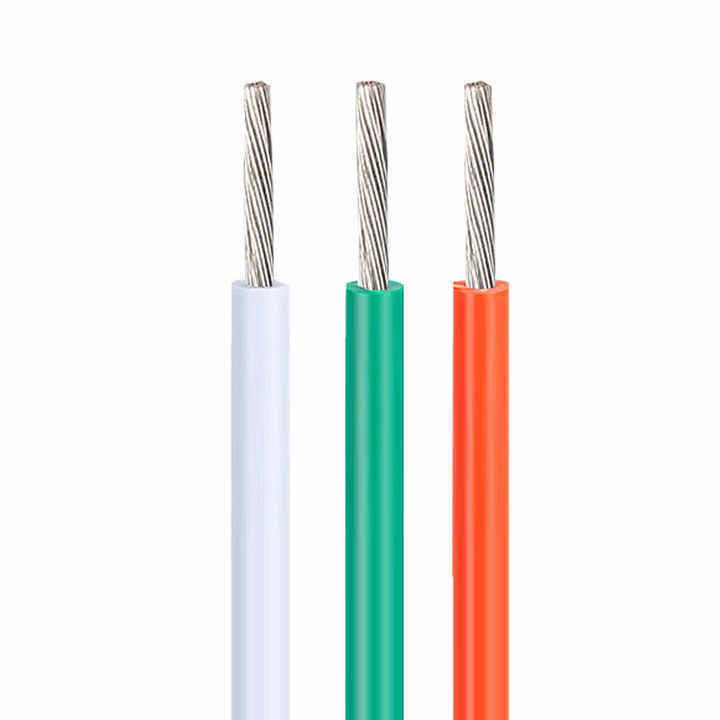

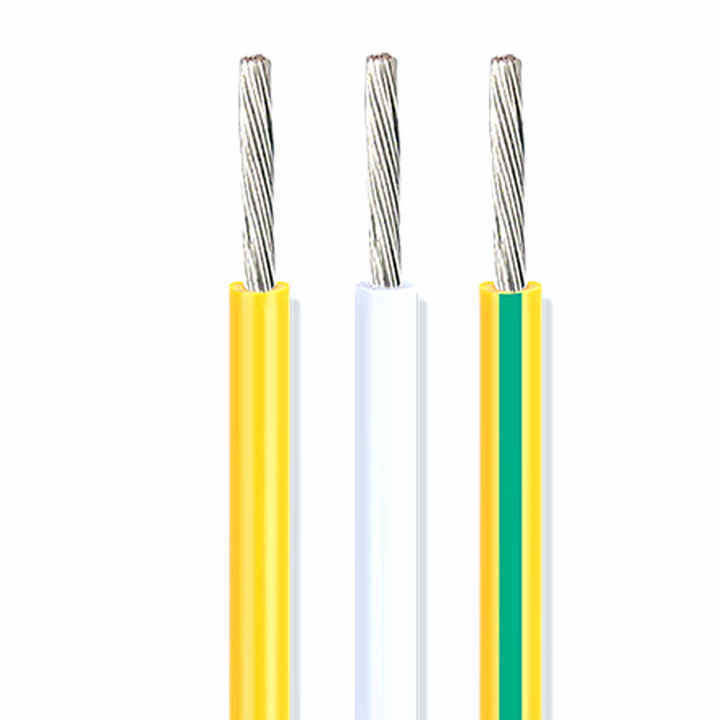

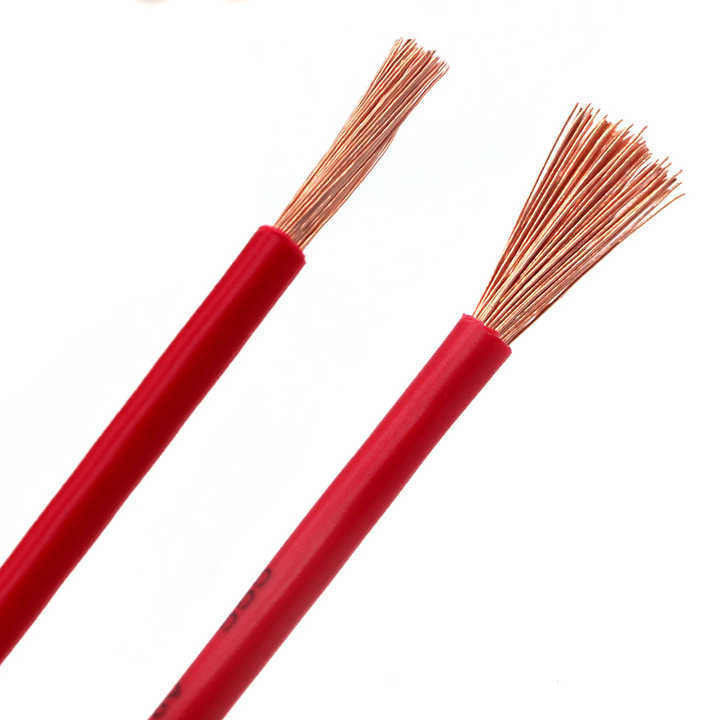

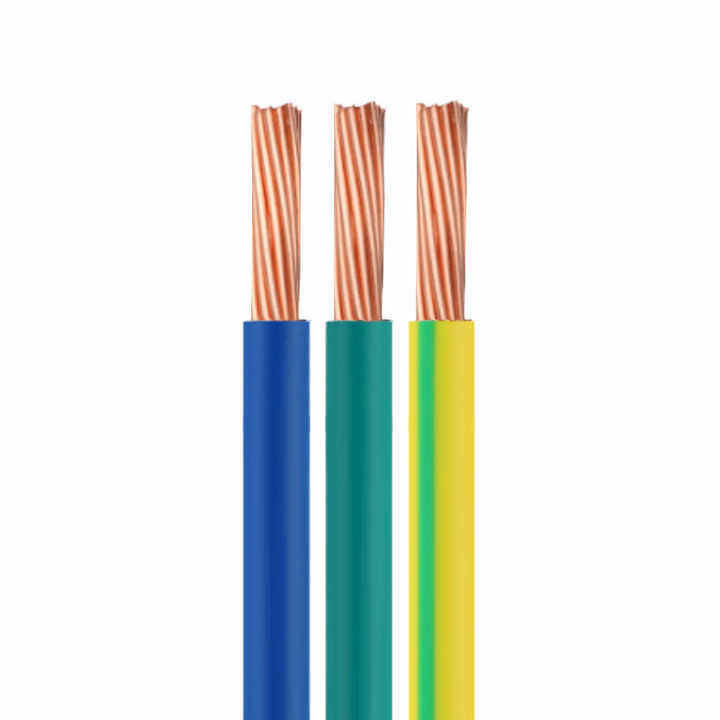

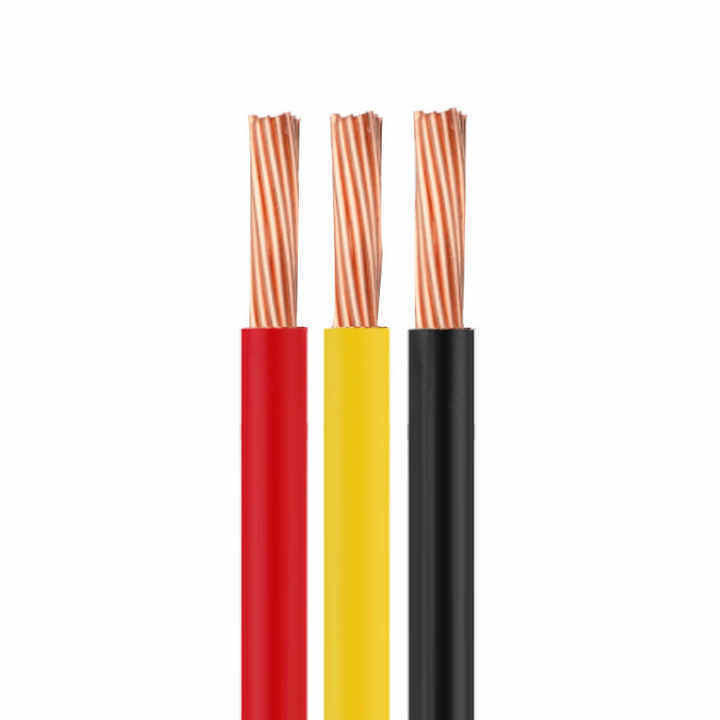

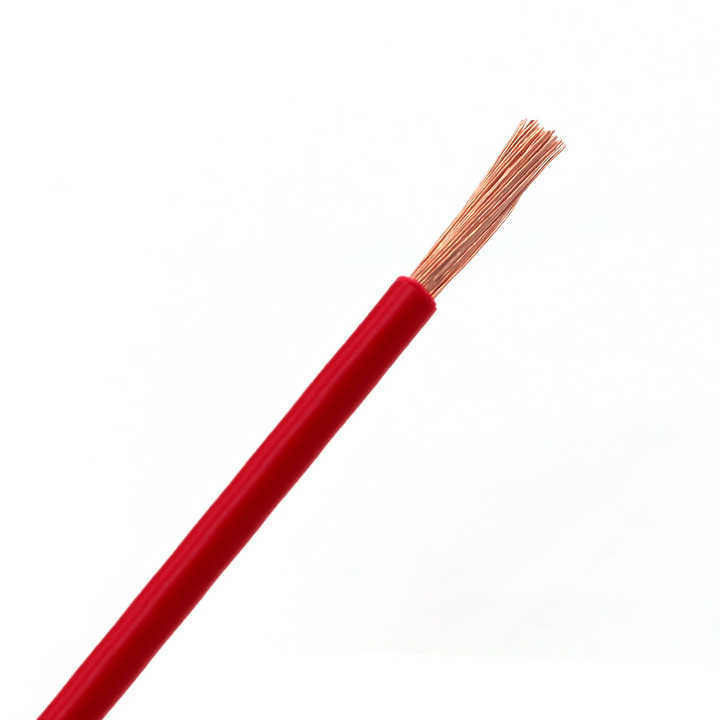

UL10269#24AWG Cabos eletrónicos de alta tensão de 1000 V com cobre conservado e isolamento XLPE para novos sistemas de armazenamento de energia

1. Cumprir com a tabela de tamanho do fio

2Espessura mínima ≥ 80% da espessura média

Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra

1Medir a espessura da amostra (marcar a posição de medição)

2Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento a temperatura especificada durante 1 hora

3Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora

4. Re-medir a espessura da amostra na mesma posição

1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto.

2Redução da espessura ≤ 50%

Aplicar uma chama padrão a uma altura de 125 mm uma vez

1A chama não deve propagar-se ao longo do seu comprimento.

2. A chama não se deve espalhar para materiais inflamáveis próximos

1. Pegue cinco seções de 200 mm de comprimento bainha

2Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas

3Após a extracção das amostras, colocar à temperatura ambiente 23±5°C durante 16 horas, depois testar o alongamento à ruptura e a resistência à tração.

1- alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento

2Resistência à tracção antes do envelhecimento > 1,41 kg/mm2, resistência à tracção após o envelhecimento ≥ 80% da resistência ao envelhecimento anterior

Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura

Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC
