Parâmetros estruturais
| Categoria |
Especificações do fio |
Corrente de referência (A) |
Diâmetro em mm |
| UL:EVE,EVT 600V |
3*16AWG |
12 |
10.8 |
|
3*14AWG |
16 |
13.4 |
|
3*12AWG |
23 |
14.2 |
|
3*10AWG |
32 |
16.2 |
|
3*16AWG+1*18AWG |
12 |
11.4 |
|
3*14AWG+1*18AWG |
16 |
13.6 |
|
3*12AWG+1*18AWG |
23 |
14.3 |
|
3*10AWG+1*18AWG |
32 |
15.9 |
|
3*8AWG+1*18AWG |
46 |
21.8 |
|
2*8AWG+10AWG+18AWG |
46 |
20.9 |
|
2*6AWG+8AWG+18AWG |
63 |
23.1 |
|
2*4AWG+6AWG+18AWG |
75 |
26.5 |
|
2*2AWG+4AWG+18AWG |
100 |
30.1 |
|
3*16AWG+2*18AWG |
12 |
12.1 |
|
3*14AWG+2*18AWG |
16 |
13.9 |
|
3*12AWG+2*18AWG |
23 |
15.0 |
|
3*10AWG+2*18AWG |
32 |
16.6 |
|
2*8AWG+10AWG+2*18AWG |
46 |
21.9 |
|
2*6AWG+8AWG+2*18AWG |
63 |
24.8 |
| UL:EVJE,EVJT 300V |
3*16AWG |
12 |
8.2 |
|
3*14AWG |
16 |
9.0 |
|
3*12AWG |
23 |
10.1 |
|
3*16AWG+1*18AWG |
12 |
8.8 |
|
3*14AWG+1*18AWG |
16 |
9.5 |
|
3*12AWG+1*18AWG |
23 |
11.2 |
|
3*16AWG+2*18AWG |
12 |
9.5 |
|
3*14AWG+2*18AWG |
16 |
12.1 |
|
3*12AWG+2*18AWG |
23 |
13.2 |
Especificações técnicas
| Características elétricas |
Propriedades físicas |
| Voltagem nominal:1000 V DC |
Resistência à tração:≥ 20 MPa |
| Temperatura nominal:-40°C a 90°C |
Extensão:≥ 300% |
| Isolamento -40°C a 125°C |
Condição de idade:110±1oC*168h |
Resistência máxima do condutor ((20oC):
A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km |
Percentagem da resistência à tração inicial:≤ ± 30% |
Isolamento Resistência à tensão ((Core A & B,10m):
AC 2,5 kV/5min, corrente de fuga ≤ 5mA |
Ensaio com chama:GB/T 18380.12-2008 |
Cable completo Resistência à tensão (núcleo A a A & B, 10 m):
AC 3,5 kV/15min, corrente de fuga ≤ 5mA |
Ensaio de intemperismo artificial:GB/T 33594 |
| Min. Resistência ao isolamento ((20oC, núcleo A a A&B):500 MΩ.km |
Rolamento do veículo:Os requisitos e os métodos de ensaio devem ser coerentes com o GB/T 20234.1-2015 7.21 |

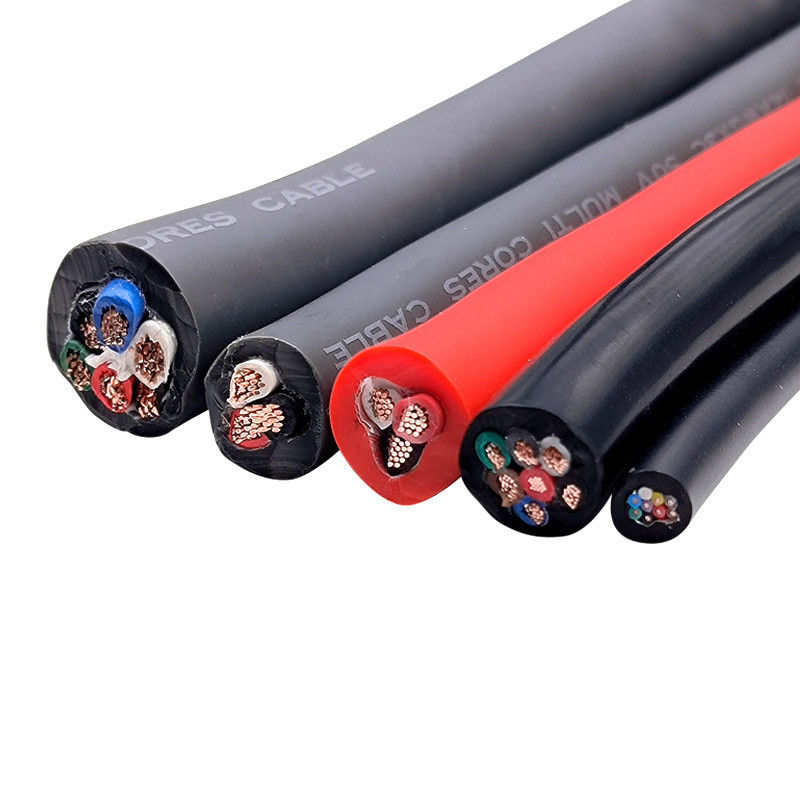

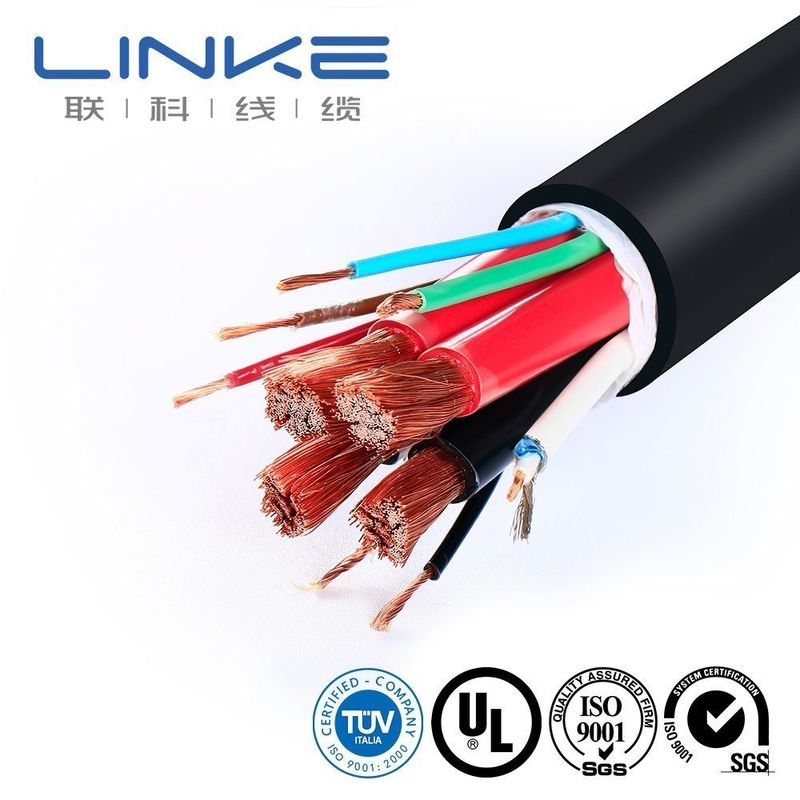

Construção de cabos
- Condutor:Fios de cobre aquecidos nus e flexíveis
- Isolamento:De fibras sintéticas
- Opções de casaco:Negro, laranja, vermelho ou amarelo Azul, isolado simples e duplo
- Tamanhos SQ MM (estilo europeu):4 mm a 240 mm
- Tamanhos AWG (estilo norte-americano):0AWG-10AWG
- Intervalo de temperatura:-60°C a 200°C
Opções de personalização do produto
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5* de diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele) |
Laboratório independente • Equipamento de ensaio completo • Controlo de qualidade completo
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
Controle de qualidade e ensaios
| - Não, não. |
Ponto de ensaio |
Condição de ensaio |
Requisito de ensaio |
Dados de ensaio |
Resultado |
| 1 |
Inspecção da estrutura |
1. Cumprir o quadro de dimensões do fio2. Espessura mínima ≥ 80% da espessura média |
Cumprir a tabela de tamanho do fio |
Referência ao registo de ensaio |
Passe |
| 2 |
Choque térmico |
Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 3 |
Deformação térmica |
1. Medir a espessura da amostra (marcar a posição de medição) 2. Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento à temperatura especificada durante 1 hora3.Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora4. Re-medir a espessura da amostra na mesma posição |
1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto2. |
Referência ao registo de ensaio |
Passe |
| 4 |
FT2 |
Aplicar uma chama padrão a uma altura de 125 mm uma vez |
1A chama não deve propagar-se ao longo do seu comprimento. |
Referência ao registo de ensaio |
Passe |
| 5 |
Envelhecimento |
1. Tomar cinco secções de revestimento de 200 mm de comprimento2. Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas3. Após retirar as amostras, colocá-las a temperatura ambiente 23±5°C durante 16 horas.Em seguida, testar o alongamento na ruptura e resistência à tração |
1. alongamento antes de envelhecimento ≥ 300%, alongamento após envelhecimento ≥ 80% do que antes de envelhecimento2. resistência à tração antes de envelhecimento > 1,41 kg/mm2, resistência à tração após envelhecimento ≥ 80% do que antes de envelhecimento |
Referência ao registo de ensaio |
Passe |
| 6 |
Cold Bend |
Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 7 |
Resistência do condutor |
Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC |
A 20°C, resistência de 8AWG ≤ 2,23Ω/km |
Referência ao registo de ensaio |
Passe |
A Linke cable technology (DongGuan) Co. Ltd. concentra-se na investigação e desenvolvimento e no desenvolvimento de equipamentos de telecomunicações.
fornecer soluções profissionais para o Cable&Wire,especialmente para o
Contiverá:
Cabo robótico humanoide,
Cabo de alimentação/cabo de dados AI,
Cabos semicondutores/cabos automáticos industriais,
Cabo de sensores,
Novo cabo de energia,
Cabos de beleza médicos,
Cabo de arame UL,
A Linke Cable dispõe de capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
A Comissão Europeia, através da sua Comissão Europeia e do Conselho Europeu de Lisboa, aprovou um programa de acção para a promoção da inovação e da inovação.
Ter obtido o seguinte sistema de gestão da qualidade:ISO 9001-2015 ((Todos os produtos); ISO 13485
(aparelhos e instrumentos médicos),IATF 16949 ((Indústria automóvel)
Perfil do fabricante
O fabricante de fios e cabos Linke Cable Technology Co., Ltd é um dos principais fornecedores de cabos na China, com mais de 10 anos de experiência em I&D, produção e comercialização de produtos de fios e cabos.Somos especializados em fornecer vários cabos e soluções de cabos personalizados em todo o mundo, incluindo:
- Cabo de carregamento de veículos eléctricos
- Cabos médicos
- Cabos de silicone
- Cabos de moagem
- Cabos trançados
- Cabos de lóbulo duplo
- Fios UL
- Cabos para automóveis
Na Linke Cable, usamos uma abordagem de engenheiro para engenheiro para desenvolver cabos melhores para os clientes e melhorar a qualidade de vida.
As nossas certificações
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20279, UL20886, UL21664
- ISO9001 e ISO13485, TS16949
- CNR - Material de fiação do aparelho
- PVC extrudado isolado único, de 105oC, 1000V, classe I, grupo A, B ou AB, FT1 e/ou FT2
- Cabos de revestimento não integrados de PVC extrudados, classificados em 105oC, 1000V, classe I, classe I ou classe I/II, grupo A, B ou AB, FT1 e/ou FT2
- Cabos de TPU não integrados, com revestimento, extrudidos, classificados em 80oC, 300V, classe I, classe I ou classe I/II, grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
1É fabricante ou empresa comercial?
Somos um fabricante profissional. Podemos controlar o seu pedido do início ao fim. Bem-vindo a nos visitar - vamos buscá-lo em Shenzhen.
2Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.
3Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, o cabo é muito pesado. Recomendamos encomendar uma quantidade adequada para evitar altos custos de frete. O transporte marítimo é a melhor opção.
4Posso fazer um desconto?
Os descontos dependem da sua quantidade. Podemos oferecer descontos e cobrir os custos de frete. Por favor, entre em contato conosco para mais detalhes.
5A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar cartões de qualidade para promover a sua empresa.
