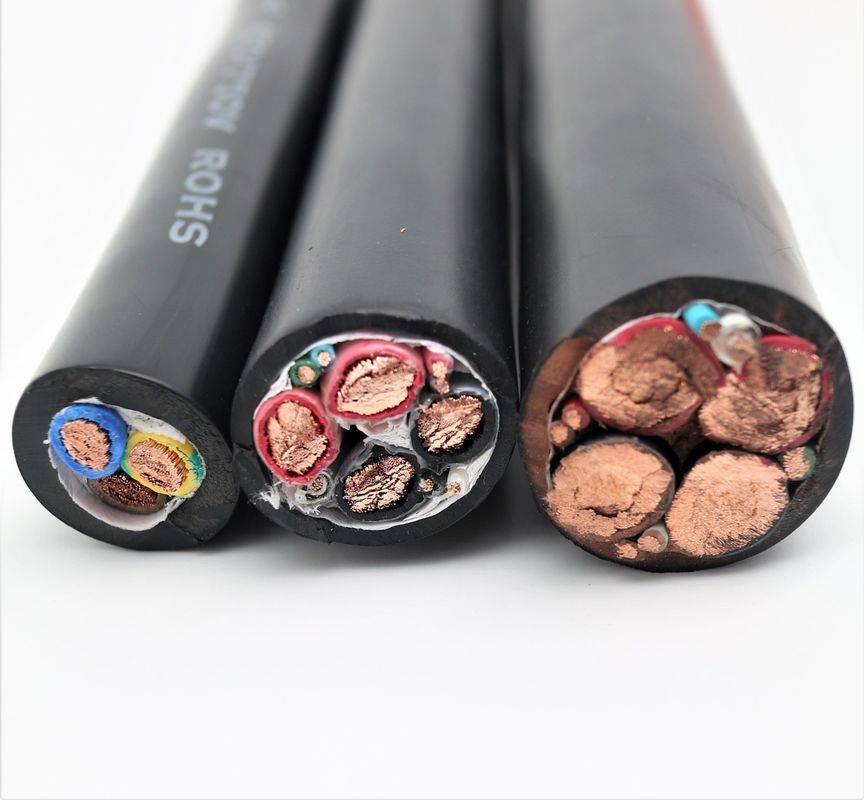

Cabo de Extensão para Carregamento de Veículo Elétrico EVDC-RS90s90 Altamente Flexível
Cabo de extensão de qualidade premium projetado para aplicações de carregamento de veículos elétricos, apresentando alta flexibilidade e durabilidade.
A Linke cable technology (DongGuan) Co. Ltd. concentra-se em P&D e fornece soluções profissionais para Cabos e Fios, especialmente para clientes de diferentes indústrias. Contém:
- Cabo de robô humanoide,
- Cabo de alimentação/dados de IA,
- Cabo semicondutor/cabo de automação industrial,
- Cabo de sensor,
- Cabo de nova energia,
- Fio de beleza médica,
- Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para atender às necessidades diversificadas dos clientes. Obtivemos as seguintes autorizações de produto: UL 758, CCC, RoHs, REACH, CE; Obtivemos o seguinte sistema de gestão de qualidade: ISO 9001-2015 (Todos os produtos); ISO 13485 (Aparelhos e instrumentos médicos), IATF 16949 (Indústria automotiva)
Laboratório Independente • Equipamentos de Teste Completos • Controle de Qualidade Total
Testamos cada produto por rigorosos padrões para garantir qualidade superior e desempenho confiável.
Operamos um laboratório independente de testes de qualidade com instalações de teste completas e procedimentos padronizados. Nosso conjunto completo de padrões de teste de produto abrange todos os indicadores-chave de desempenho e segurança. Através de inspeção sistemática e rigorosa, controlamos efetivamente a qualidade do produto, reduzimos riscos e fornecemos produtos seguros, estáveis e de alta qualidade nos quais você pode confiar.
| Nº. |
Item de Teste |
Condição de Teste |
Requisito de Teste |
Dados de Teste |
Resultado |
| 1 |
Inspeção Estrutural |
1. Conformidade com a tabela de tamanho do fio2. Espessura mínima ≥ 80% da espessura média |
Conformidade com a tabela de tamanho do fio |
Consultar registro de teste |
Aprovado |
| 2 |
Choque Térmico |
Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, depois observe a amostra |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Aprovado |
| 3 |
Deformação por Calor |
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição |
1. A amostra não deve rachar pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50% |
Consultar registro de teste |
Aprovado |
| 4 |
FT2 |
Aplique uma chama padrão a uma altura de 125 mm uma vez |
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos |
Consultar registro de teste |
Aprovado |
| 5 |
Envelhecimento |
1. Pegue cinco seções de 200 mm de bainha2. Coloque as amostras em um forno de envelhecimento a 158ºC por 168 horas3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5ºC por 16 horas, depois teste o alongamento na ruptura e a resistência à tração |
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior2. Resistência à tração antes do envelhecimento > 1,41 kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior |
Consultar registro de teste |
Aprovado |
| 6 |
Dobramento a Frio |
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Aprovado |
| 7 |
Resistência do Condutor |
Meça a resistência do condutor central de um metro com um medidor de resistência DC |
A 20ºC, resistência de 8AWG ≤ 2,23 Ω/km |
Consultar registro de teste |
Aprovado |
Parâmetros Estruturais
| Categoria |
Especificações do fio |
Corrente de referência (A) |
Diâmetro (mm) |
| UL: EVE, EVT 600V |
3×16AWG |
12 |
10,8 |
| 3×14AWG |
16 |
13,4 |
| 3×16AWG+2×18AWG |
12 |
12,1 |
| 3×14AWG+2×18AWG |
16 |
13,9 |
Especificações Técnicas
| CARACTERÍSTICAS ELÉTRICAS |
PROPRIEDADES FÍSICAS |
| Tensão nominal: DC 1000V |
Resistência à tração: ≥20MPa |
Temperatura nominal: Bainha -40~90ºC
Isolamento -40~125ºC |
Alongamento: ≥300% |
Condutor: Fio de cobre nu recozido flexível
Isolamento: Silicone
Opções de cor: Bainha preta, laranja, vermelha ou amarela azul, isolamento simples e duplo
Tamanhos em SQ MM (estilo europeu): 4 mm² a 240 mm²
Tamanhos AWG (estilo norte-americano): 0AWG-10AWG
Faixa de temperatura: -60°C a 200°C
Perfil do Fabricante
A Linke Cable Technology Co., Ltd é um fornecedor líder de cabos na China com mais de 10 anos de experiência em P&D, produção e marketing de fios e cabos. Somos especializados em cabos de carregamento para VE e fornecemos soluções de cabos personalizadas em todo o mundo.
| Marca |
LINKE |
Seção Transversal (mm²) |
0,01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de isolamento |
PVC/TPU/Borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da Bainha |
[PVC/PU/Borracha/Malha/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento Personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não blindado/Blindagem em malha] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação de Corrente |
[por exemplo, 5A] |
| Classificação de Tensão |
[por exemplo, 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Bainha |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Menos 70ºC a 350ºC (-70ºC ~ 350ºC) |
Embalagem |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/banhado a níquel) |
Nossas Certificações
Nossos produtos atendem aos seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de Fiação para Eletrodomésticos
Isolamento de PVC Extrudado Simples, classificado 105ºC, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Bainha Não Integral de PVC Extrudado, classificado 105ºC, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Bainha Não Integral de TPU Extrudado, classificado 80ºC, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
Você é um fabricante ou uma empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do courier.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto.
