Padrão de referência: UL 2263
Ul No.:E364879
|
Construção
|
Características
|
|
1. Condutor
|
Temperatura nominal:-50 ℃～ 105 ℃
|
|
Material: cobre nu
|
Tensão nominal: 1000V
|
|
2.Insulação
|
Resistência do condutor (a 20 ° C): 8awg≤2,23Ω/km; 10awg≤3,51Ω/km; 16awg≤14,1Ω/km;Método de teste em conformidade com UL 2556
|
|
Material: TPE
|
15°C Resistência ao isolamento:8awg≥34Ω.m; 10awg≥34Ω.m; 16awg≥45Ω.m;Método de teste em conformidade com UL 2556
|
|
COlor: Preto, vermelho, verde/amarelo ou outro
|
Tensão dielétrica:4.0kvAC/1min(8awg), 3,0kv AC/1min(10AWG), 2,0kV AC/1min(16awg). Sem quebra.Método de teste em conformidade com UL 2556
|
|
3.Filler
|
Raio de flexão min: ≥6od.
|
|
Material: fio de algodão
|
Choque a quente: 150 ℃/1h sem rachaduras Método de teste em conformidade com UL 2556
|
|
4.Tape
|
Teste de chama:Ft1.Método de teste em conformidade com UL 2556
|
|
Material: tecidos não tecidos
|
Isolamento de resistência à tração:Antes do envelhecimento de 5,5mpa; após o envelhecimento(136°C/168H) ≥75%original.Método de teste em conformidade com UL 2556
|
|
5.Sheath
|
Alongamento do isolamento:Antes do envelhecimento200%; após o envelhecimento(136°C/168H) ≥75%original.Método de teste em conformidade com UL 2556
|
|
Material: TPE
|
Força de tração da jaqueta:Antes do envelhecimento 8,3mpa; após o envelhecimento(136°C/168H) ≥75%original.Método de teste em conformidade com UL 2556
|
|
Cor: preto ou laranja
|
Alongamento da jaqueta:Antes do envelhecimento200%; após o envelhecimento(136°C/168H) ≥75%original.Método de teste em conformidade com UL 2556
|
|
|
Teste de flexão a frio:-40°C/4H, sem rachaduras.Método de teste em conformidade com UL 2556
|
|
|
Teste de choque quente:150°C/1H, sem rachaduras.Método de teste em conformidade com UL 2556
|
|
Tipo
|
Tamanho das linhas principais e e
|
Tamanho das linhas de sinal
|
Ampacidade permitida@20°C Ref.
|
Acima do diâmetro Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32a
|
12,0 ± 0,5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13,8 ± 0,5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48a
|
15,0 ± 0,5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80a
|
18,9 ± 0,5
|
|
EVC 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170A (200a)
|
28,3 ± 1,0
|
|
EVC 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200a (250a)
|
31,0 ± 1,0
|
|
EVC 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36,5 ± 1,0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120a
|
21,0 ± 1,0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A (300A)
|
34,0 ± 1,0
|
Cabo de carregamento de UL 2263 EV (adequado para CCS1)
Padrão de referência: UL 2263
Ul No.:E364879
| Construção |
Características |
| 1. Condutor |
Temperatura nominal: -40 ℃～ 105 ℃ |
| Material: cobre nu |
Tensão nominal: 300V ； 600V ou 1000V |
| 2.Insulação |
Teste de chama: o método de teste VW-1 em conformidade com o UL 2556 |
| Material: TPE |
Min: Raio de flexão: ≥6*OD |
| Cor: Preto, vermelho, verde/amarelo ou outro |
Tensão dielétrica: 1,5kvac/1min. Nenhum método de teste de quebra em conformidade com o UL 2556 |
| 3.Filler |
Curta a frio: -40 ℃/4h Sem o método de teste de rachaduras em conformidade com UL 2556 |
| Material: fio de algodão |
Choque a quente: 150 ℃/1h sem rachaduras Método de teste em conformidade com UL 2556 |
| 4.Tape |
Resistência ao petróleo: IRM902, 60 ℃/168H Tensil e alongamento ≥70% |
| Material: tecidos não tecidos |
Resistência a esmagamento: S≤12awg 4.45kn, 12awg ＜ s≤2awg, 11,1kn, 2awg ＜ s 15.6kn |
| 5.Sheath |
Resistência ao tempo: 720hin a xenônio Arc Weathermeter, sem rachaduras |
| Material: TPE |
Requisitos ambientais: compatível com ROHS |
| Cor: preto ou laranja (personalizável) |
|
| Tipo |
Tamanho |
Condutor encanado od mm ref. |
Máx. Resistência do condutor mω/m@20 ℃ |
Ampacidade permitida@20 ℃ Ref. |
Acima do diâmetro Ref. mm |
Embalagem m/carretel (ref.) |
| 600V ou 1000V EVE (TPE) |
3 × 16AWG |
1.5/1.2 |
14.1 |
12a |
10,8 ± 0,5 |
1000m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88 |
16a |
11,8 ± 0,5 |
800m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58 |
23a |
14,3 ± 0,5 |
500m/700# |
| 3 × 10AWG |
3.0/1.2 |
3.51 |
32a |
15,6 ± 0,5 |
500m/700# |
| 2 × 8awg+10awg |
4.3/3.0 |
2.23/3.51 |
46a |
20,9 ± 0,8 |
500m/950# |
| 2 × 6awg+8awg |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400m/950# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12a |
11,4 ± 0,5 |
800m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
13,5 ± 0,5 |
500m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
14,5 ± 0,5 |
500m/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15,8 ± 0,6 |
500m/700# |
| 2 × 8awg+10awg+18awg |
4.3/3.0 |
2.23/3.51/22.4 |
46a |
20,9 ± 0,8 |
500m/950# |
| 2 × 6awg+8awg+18awg |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23,4 ± 0,8 |
400m/950# |
| 2 × 4awg+6awg+18awg |
6.6/5.4 |
0,882/1.4/22.4 |
75a |
27,0 ± 0,9 |
300m/950# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
12,2 ± 0,5 |
500m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
14,1 ± 0,5 |
500m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
15,1 ± 0,6 |
500m/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15,8 ± 0,6 |
500m/700# |
| 2 × 8awg+10awg+2 × 18awg |
4.3/3.0 |
2.23/3.51 |
46a |
20,9 ± 0,8 |
500m/950# |
| 2 × 6awg+8awg+2 × 18awg |
5.4/4.3 |
1.40/2.23 |
63a |
23,4 ± 0,8 |
400m/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0,882/1.4 |
75a |
27,0 ± 0,9 |
300m/950# |
| 2 × 2awg+4awg+2 × 18awg |
8.2/6.6 |
0,555/0,882 |
100a |
30,5 ± 1,0 |
400m/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0,349/0,555 |
200a |
38,0 ± 1,0 |
250m/1200# |
|
2 × 3/0awg+1/0awg
(2 × 3/0awg+4awg+6x18awg)
3/0AWG Linha de terra mínima 4AWG
|
13.05/10.5 |
0,219/0,349 |
260a |
45,0 ± 1,0 |
150m/1200# |
| 4x1-0awg+4awg+6x18awg |
10.4/6.5 |
0,351/0,882/23.6 |
300A/350A |
45,7 ± 1,2 |
150m/1200# |
| 300V EVJE (TPE) |
3 × 16AWG |
1.5/1.2 |
3.51/22.4 |
12a |
9,5 ± 0,3 |
1200m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88/22.4 |
16a |
10,2 ± 0,5 |
1000m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58/22.4 |
23a |
11,4 ± 0,5 |
800m/700# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
10,5 ± 0,5 |
1000m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
11,1 ± 0,5 |
80m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
12,2 ± 0,5 |
500m/700# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
11,3 ± 0,5 |
800m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
12,0 ± 0,5 |
800m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
13,1 ± 0,5 |
500m/700# |
| O número de fios de sinal pode ser de 0 ~ 6, ou mais, as especificações do condutor do fio de sinal podem ser 16awg, 18awg, 20awg, 22awg. |
As especificações, tamanhos e estruturas acima do produto podem ser alteradas devido ao progresso tecnológico. Especificações semelhantes podem ser projetadas e fabricadas de acordo com as necessidades do cliente.

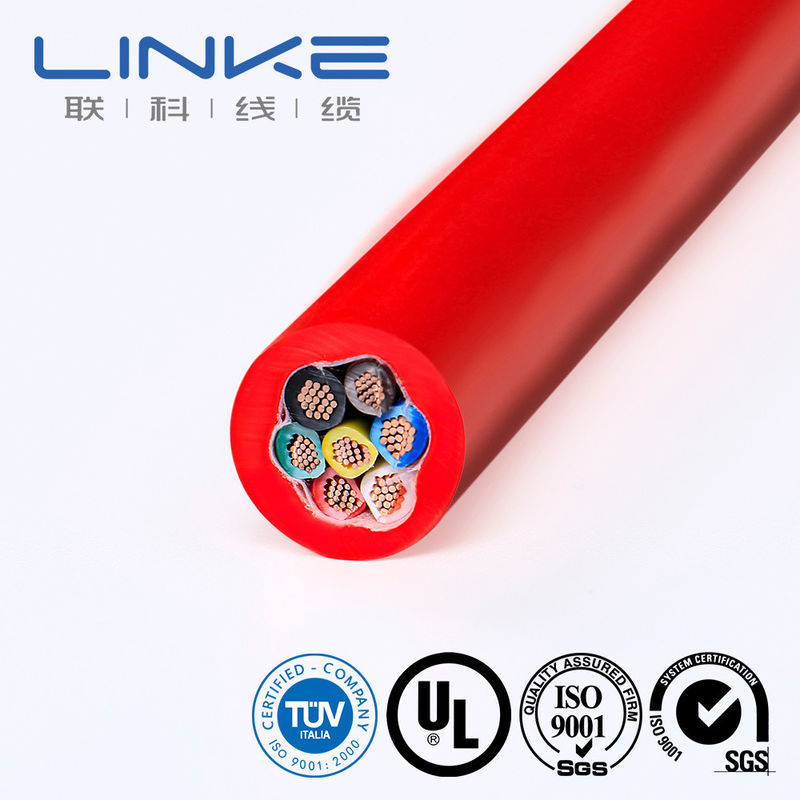

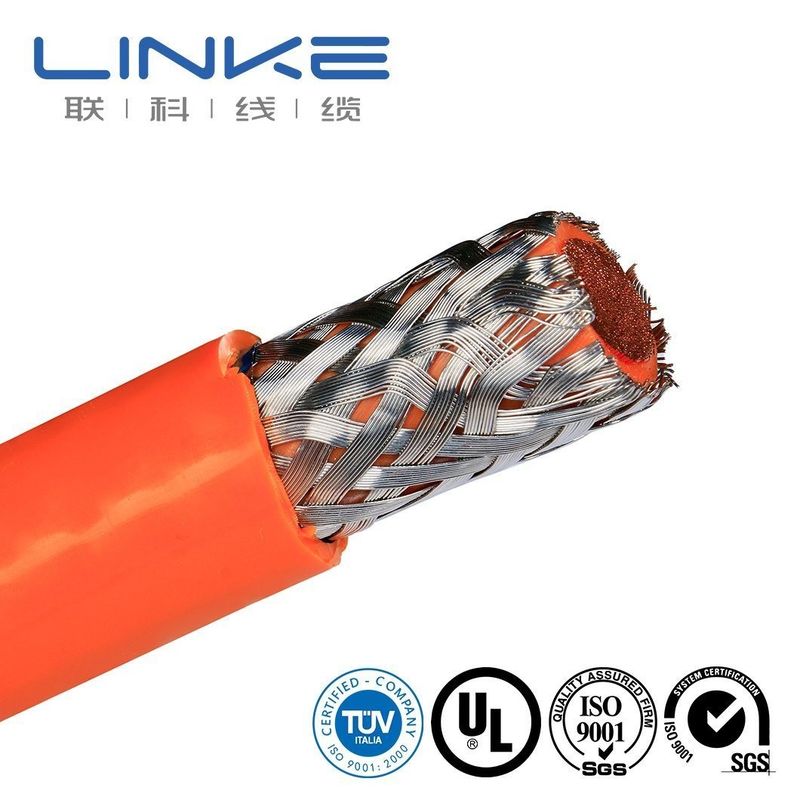

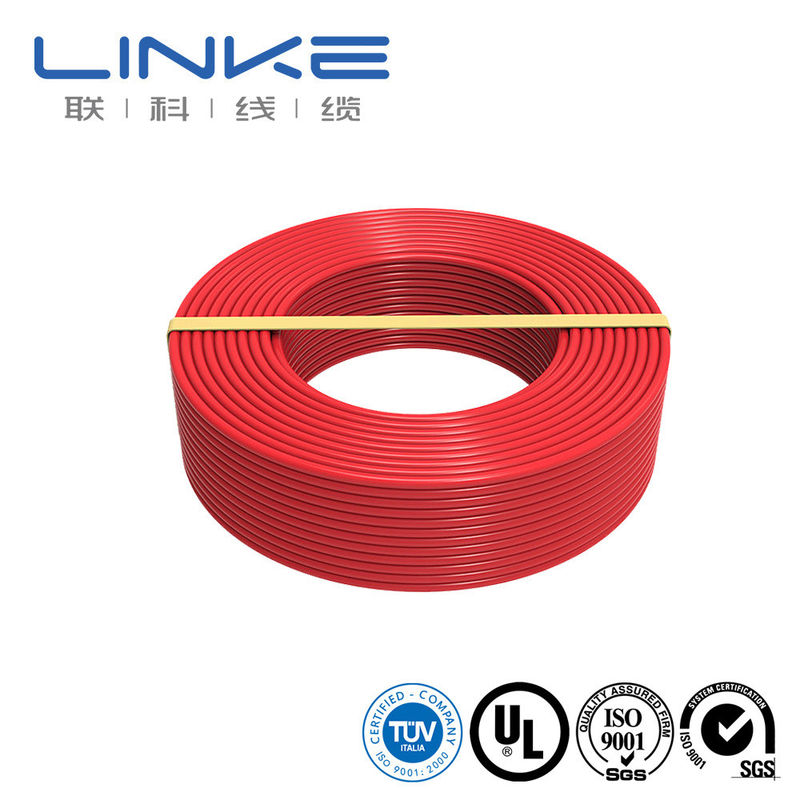

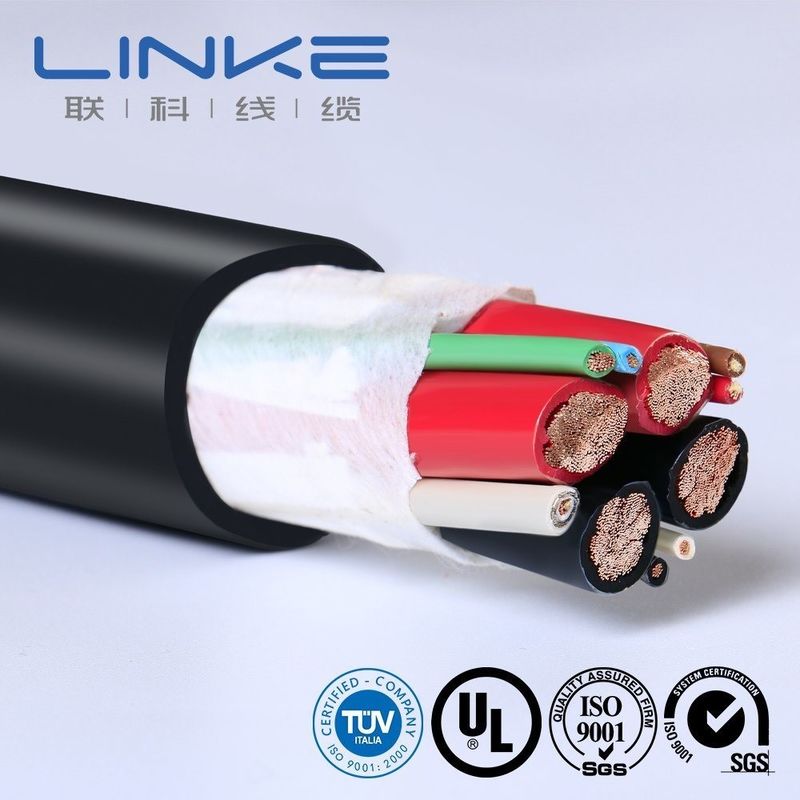

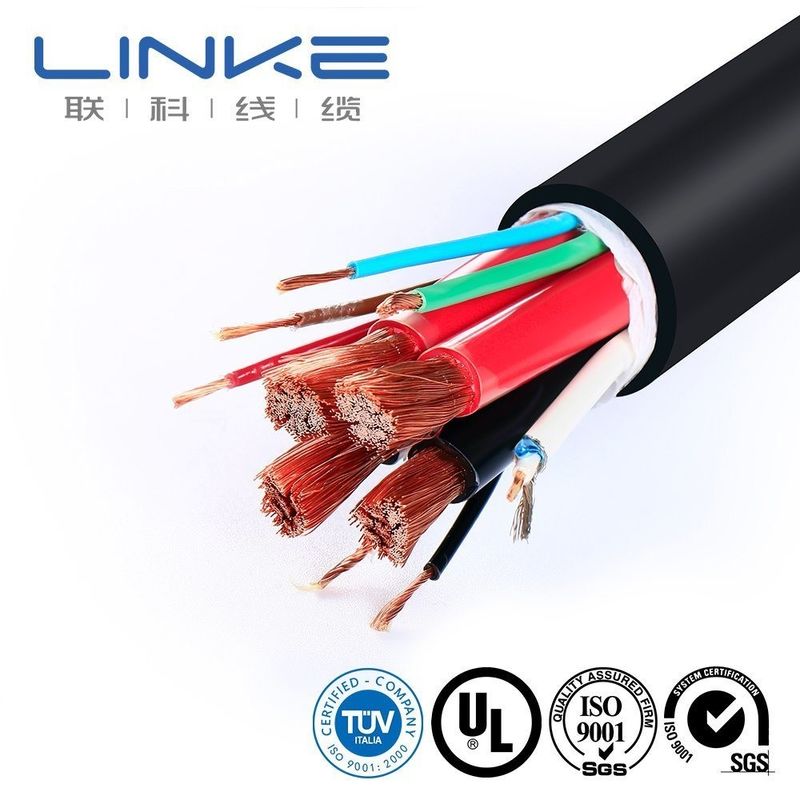

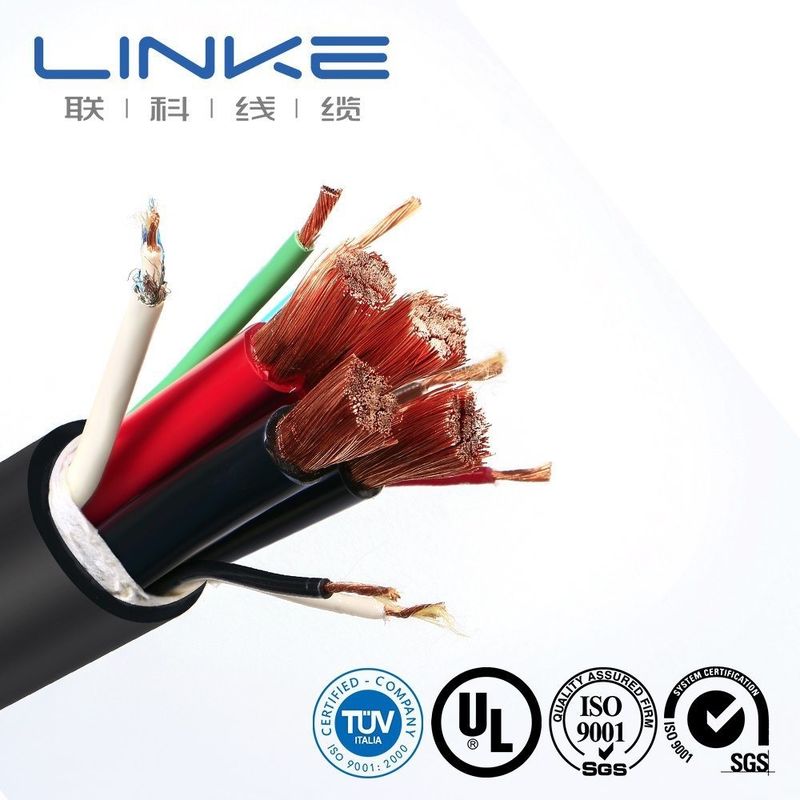

Fotos detalhadas
