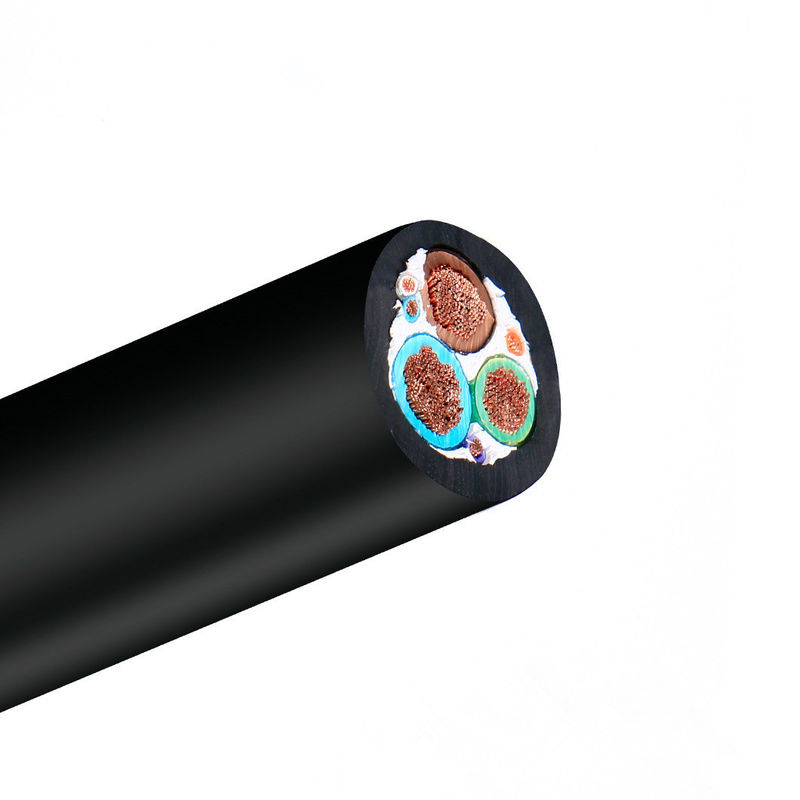

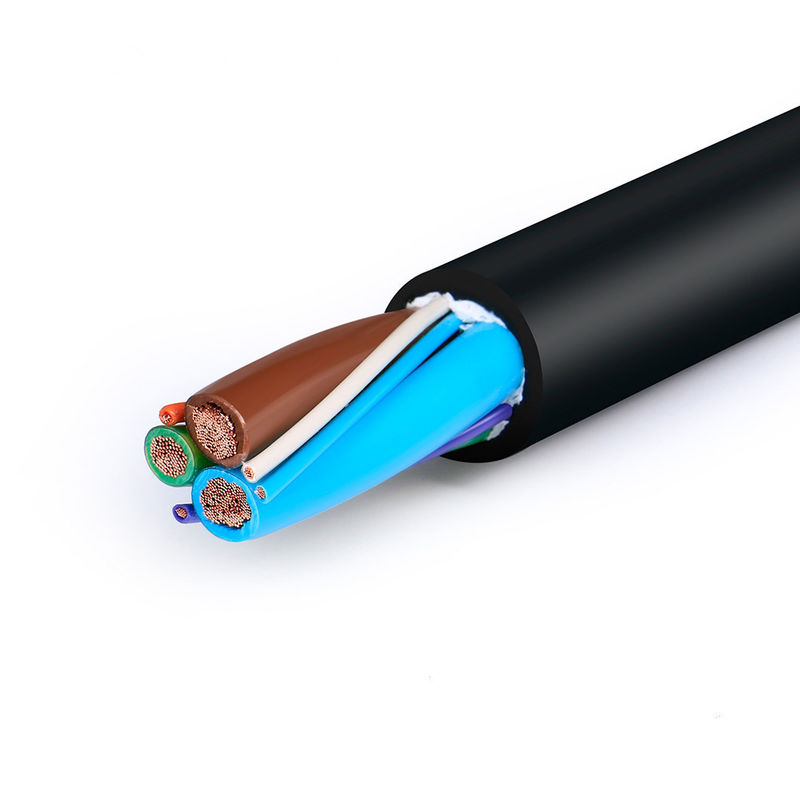

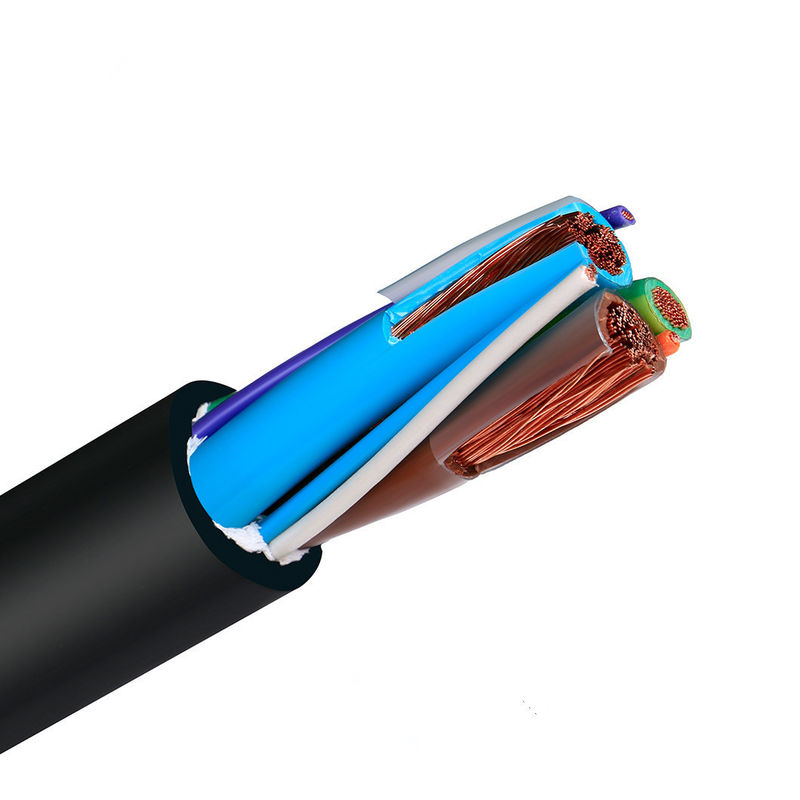

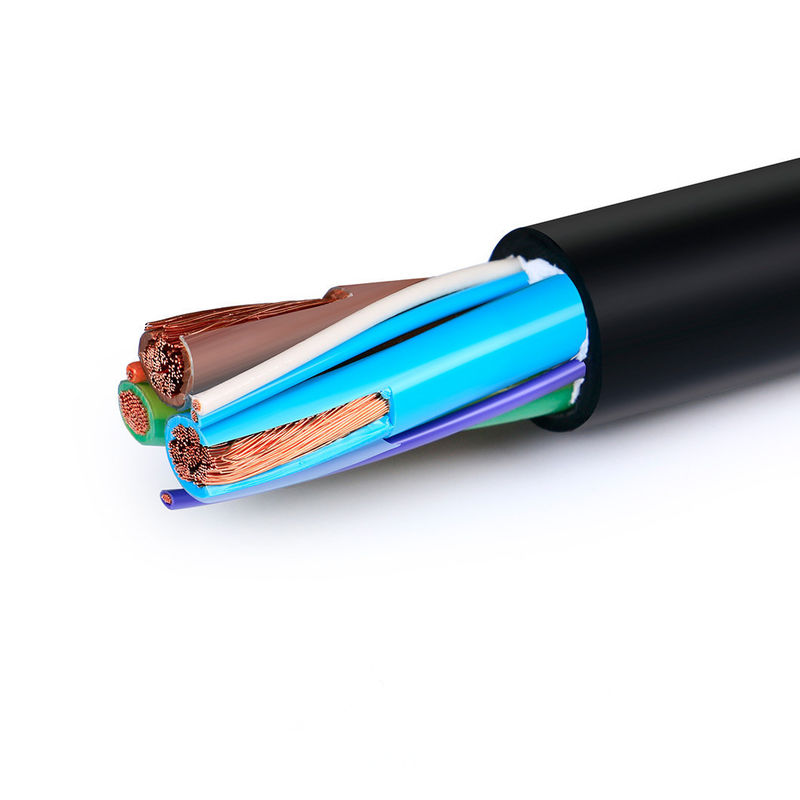

UL 40A 50A 3x8AWG+1x18AWG cabo de carregador de veículos elétricos
Especificações elétricas
- Corrente nominal: 16A
- Tensão de funcionamento: 250 V AC
- Resistência de isolamento: > 1000 MΩ
- Aumento da temperatura térmica: < 50 K
- Voltagem de resistência: 2000V
- Temperatura de funcionamento: -30°C a +50°C
- Conforme as normas IEC 62196-2 do cabo de carregamento de veículos elétricos
Visão geral do produto
Cabo de carregamento de veículos elétricos de fase única 32A da norma UL 3*10AWG+1*18AWG
O cabo de carregamento de veículos elétricos é um cabo flexível que conecta veículos elétricos a estações de carregamento ou tomadas de energia.Material de isolamento TPE macio e durável, e uma bainha de TPE de alto desempenho com resistência a intempéries, tolerância a altas/bajas temperaturas e resistência ao atrito.e mantém o desempenho em baixas temperaturas sem endurecimento.
Especificações técnicas
| Componente |
Especificações |
| Condutor |
Material: cobre nu
Temperatura nominal: -40°C a 105°C
Voltagem nominal: 300V; 600V ou 1000V |
| Isolamento |
Material: TPE ou PVC
Cor: Preto, Branco, Verde/Amarela
Ensaio com chama: método de ensaio VW-1 conforme UL 2556
Radius mínimo de curvatura: ≥ 5*OD
Voltagem dielétrica: 1,5 kVac/1min por UL 2556
Dobragem a frio: -40°C/4h sem rachaduras por UL 2556
Choque térmico: 150°C/1h sem rachaduras por UL 2556 |
| Enchimento |
Material: fio de PP
Resistência ao óleo: IRM902, alongamento da tração a 60°C/168h ≥ 70% do valor não envelhecido |
| Tela |
Material: Tecido não tecido
Resistência à compressão: S≤12AWG 4,45kN, 12AWG
|
| Capa |
Material: TPE ou PVC
Cor: Preto ou Laranja
Resistência a intempéries: ensaio da lâmpada de arco de xenon durante 720 horas, sem rachaduras
Conformidade ambiental: RoHS 2.0 e REACH |
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5 × diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
{3}{l}{cabo multicoluna, soluções personalizadas de ponta a ponta, incluindo corte preciso, enxaguamento e instalação de braços (especificar material, por exemplo, cobre/niquel) |
|
|
Laboratório independente•Equipamento de ensaio completo•Controle de qualidade completo
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
|
- Não, não.
|
Ponto de ensaio
|
Condição de ensaio
|
Requisito de ensaio
|
Dados de ensaio
|
Resultado
|
|
1
|
Inspecção da estrutura
|
1. Cumprir o quadro de dimensões do fio2. Espessura mínima ≥ 80% da espessura média
|
Cumprir a tabela de tamanho do fio
|
Referência ao registo de ensaio
|
Passe
|
|
2
|
Choque térmico
|
Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra
|
Não há rachaduras na superfície da amostra
|
Sem rachaduras.
|
Passe
|
|
3
|
Deformação térmica
|
1. Medir a espessura da amostra (marcar a posição de medição) 2. Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento à temperatura especificada durante 1 hora3.Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora4. Re-medir a espessura da amostra na mesma posição
|
1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto2.
|
Referência ao registo de ensaio
|
Passe
|
|
4
|
FT2
|
Aplicar uma chama padrão a uma altura de 125 mm uma vez
|
1A chama não deve propagar-se ao longo do seu comprimento.
|
Referência ao registo de ensaio
|
Passe
|
|
5
|
Envelhecimento
|
1. Tomar cinco secções de revestimento de 200 mm de comprimento2. Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas3. Após retirar as amostras, colocá-las a temperatura ambiente 23±5°C durante 16 horas.Em seguida, testar o alongamento na ruptura e resistência à tração
|
1. alongamento antes de envelhecimento ≥ 300%, alongamento após envelhecimento ≥ 80% do que antes de envelhecimento2. resistência à tração antes de envelhecimento > 1,41 kg/mm2, resistência à tração após envelhecimento ≥ 80% do que antes de envelhecimento
|
Referência ao registo de ensaio
|
Passe
|
|
6
|
Cold Bend
|
Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura
|
Não há rachaduras na superfície da amostra
|
Sem rachaduras.
|
Passe
|
|
7
|
Resistência do condutor
|
Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Referência ao registo de ensaio
|
Passe
|
A Linke cable technology (DongGuan) Co. Ltd. concentra-se na investigação e desenvolvimento e no desenvolvimento de equipamentos de telecomunicações.
fornecer soluções profissionais para o Cable&Wire,especialmente para o
Contiverá:
Cabo robótico humanoide,
Cabo de alimentação/cabo de dados AI,
Cabos semicondutores/cabos automáticos industriais,
Cabo de sensores,
Novo cabo de energia,
Cabos de beleza médicos,
Cabo de arame UL,
A Linke Cable dispõe de capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
Obtivemos a seguinte autorização de produto: UL 758,CCC,RoHs,REACH,CE; Nós
Ter obtido o seguinte sistema de gestão da qualidade::A norma ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF 16949(Indústria automóvel)
Capacidades da empresa
Mantemos uma forte equipa de I&D com 6 profissionais de engenharia, cada um com mais de 10 anos de experiência em tecnologia de fios e cabos.Nosso departamento de engenharia fornece soluções de cabos profissionais para garantir um suporte ao cliente preciso e eficazO departamento de controlo de qualidade inclui 10 especialistas que supervisionam rigorosamente cada passo, desde a entrada de materiais até ao envio, garantindo 100% da qualidade do produto.Nossa equipe de produção é composta por mais de 50 profissionais de fabricação experientes.
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional. Nós gerenciamos seu pedido do início ao fim. Bem-vindo a nos visitar - fornecemos serviço de coleta em Shenzhen.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são fornecidas gratuitamente. Os novos clientes são responsáveis pelos custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100 metros. No entanto, devido ao peso do cabo, recomendamos encomendar quantidades adequadas para minimizar os custos de frete. O transporte marítimo é a opção mais econômica.
Posso fazer um desconto?
Descontos estão disponíveis com base na quantidade da encomenda. Também podemos cobrir os custos de frete. Entre em contato conosco para mais detalhes.
A sua empresa aceita produção OEM?
Sim, oferecemos serviços OEM, incluindo a impressão do nome da sua empresa e cartões de qualidade personalizados para promover a sua marca.
