3034/0.20 Estrutura Capa de silicone Conjunto de arnês de fio personalizado para fiação elétrica cabo de carregador EV

3034/0.20 Estrutura Capa de silicone Conjunto de arnês de fio personalizado para fiação elétrica cabo de carregador EV

Estrutura de fiação elétrica

3034/0.20 Estrutura Casaco de silicone

Lugar de origem:

Guangdong, China

Marca:

Linke

Certificação:

3C /TPU/ UL758,ROHS, REACH,CE: ISO9001-2015(All products);ISO13485(Medical device industry);IATF16949(Automotive Industry)

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo N.O.:
LK-EV10
Utilização:
Câmera digital, telemóvel, carregamento
interface:
USB
Cores:
Personalizado
Voltagem de entrada:
DC24V
Tipo de enchufe:
IEC 62196-2 (tipo 2), SAE J1772 Tipo 1
Condutor:
Cobre nu
Estrutura:
3034/0.20
Capa:
De fibras sintéticas
Utilização:
Carregamento
Certificação:
UL;ISO9001;ISO13485;IATF16949;TPU
Amostragens:
US$ 1000/PCS 1 PCS (Min. Ordem)
Personalização:
Disponível
Devoluções e reembolsos:
Pode solicitar o reembolso até 30 dias após a recepção dos produtos.
Material do condutor:
Cobre/Cobre Estanhado
Tipo de condutor:
Arame torcido
Material externo:
Customize: PVC、PE、LSFOH、borracha de silicone
Materiais de isolamento:
Conjunto de materiais de construção:
Especificações:
0.1-450 mm2
Voltagem nominal:
300-600V
Temperatura nominal:
-60 ± 200°C
Tipo:
Isolados
Pacote:
pelo rolo
Núcleo:
Múltiplos
Tempo de execução:
7-15 dias
Destacar:

Estrutura de fiação elétrica

,

3034/0.20 Estrutura Casaco de silicone

Termos do pagamento & do transporte
Quantidade de ordem mínima
1000 m
Preço
negotiable
Detalhes da embalagem
De acordo com a exigência
Tempo de entrega
7 a 15 dias
Termos de pagamento
Adiantamento de 30% e envio após receber o pagamento final de 70%
Habilidade da fonte
50000M/DAY
Descrição do produto

Montura de arnês de fio personalizado de boa qualidade



Especificações NOME DO CABEL Cableira EV
Especificações do cabo 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2
Compatível com a RoHS
Ponto A: 2C×80mm2 B: 1C × 25 mm2 C: 1C × 4 mm2 D:(3C × 0,75 mm2) ((P2) E:(7C × 0,75 mm2)
Condução Materiais De cobre descartável
Tamanho 2580/0,20 ± 0,008 mm 798/0,20 ±0,008 mm 224/0,15±0,008 mm
+10/1# Tinsel+1000D Kevlar
40/0,15±0,008 mm+
10/0.19mmTinsel+200DKevlar
40/0,15±0,008 mm+
10/0.19mmTinsel+200D
Filtro de alumínio
O.D. (Ref.) 120,40 ± 0,25 mm 70,00±0,20 mm 20,70 ± 0,15 mm 10,40 ± 0,10 mm 10,40 ± 0,10 mm
Isolamento Materiais Outros materiais(EF2585,85±3A)
Espessura média mínima 1.60mm 1.20mm 1.00 mm 0.50mm 0.50mm
Espessura mínima em qualquer ponto 1.34mm 0.98mm 0.80mm 0.35mm 0.35mm
- Uma overdose. 150,60 ± 0,40 mm 90,60±0,30 mm 40,70 ± 0,20 mm 20,50 ± 0,10 mm 20,50 ± 0,10 mm
CABLING-1 Enchimento / Algodão Algodão
Materiais / AL-mylar- O quê? De tecido não tecido
- O que foi? Materiais / Cobre enlatado /
Tamanho / 0.12mm, ≥ 60% /
CAVAÇÃO Materiais / TPE TPE
Espessura média mínima / 0.60mm 0.60mm
Espessura mínima em qualquer ponto / 0.42mm 0.42mm
- Uma overdose. / 7.20±0.25 mm 90,70 ± 0,25 mm
CABALHO Enchimento Fios reforçados de PP
Materiais Outros tecidos (exceto tecidos de algodão, tecidos de algodão, tecidos de algodão, tecidos de algodão)
Reunião 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2
CABRÃO Materiais TPU
Espessura média mínima 2.80mm
Espessura mínima em qualquer ponto 2.28mm
- Uma overdose. 38.00+0.6/-1.00 mm

Características elétricas Propriedades físicas
Voltagem nominal:1000 V DC Resistência à tração:≥ 20 MPa Ensaio de pressão a alta temperatura:≤ 50%
Temperatura nominal:-40°C a 90°C Extensão:≥ 300% Teste de choque térmico:Não há rachaduras.
Isolamento -40~125oC Condição de idade avançada:110±1oC × 168h Teste de compatibilidade:GB/T 33594
Resistência máxima do condutor(20oC): Percentagem da resistência à tração original:≤ ± 30% Ensaio de resistência à esmagamento:GB/T 33594
A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km Percentagem do alongamento original:≤ ± 30% Curva em torno do ensaio:GB/T 33594
Isolamento Resistência à tensão ((Core A & B,10m): Ensaio com chama:GB/T 18380.12-2008 Min. raio de curvatura:6*OD
AC 2,5 kV/5min, corrente de fuga≤ 5 mA Teste de intemperismo artificial:GB/T 33594 Resistência à abrasão:≥ 2000 vezes
Cable completo resistência à tensão ((Core A a A & B, 10m): Ensaio de impacto a baixa temperatura:-40oC x 16H, sem rachaduras. Resistência a produtos químicos:GB/T 33594
AC 3,5 kV/15min, corrente de fuga≤ 5 mA Ácido de estresse químico:Solução alcalina de N-oxalo-ácido, solução de hidróxido de N-sódio:GB/T 33594
Min. Resistência de isolamento(20oC, núcleo A a A&B):500 MΩ.km Rolamento do veículo:Os requisitos e os métodos de ensaio devem ser coerentes com o GB/T 20234.1-2015 7.21
Estrutura
- Não, não. condutor mm2 Insulação 20oCResistência do condutor (Ω/KM)
condutormm2 Estrutura(N/mm) Diretor DIAmm) Condutor Espessura (mm) Materiais InsulaçãoOD (mm)
EV-YJ 1.5 48/0.20 1.60 cobre 0.6 silicone 2.90±0.15 ≤ 12.7
EV-YJ 2.5 80/0.20 2.06 cobre 0.7 silicone 3.50±0.15 ≤ 7.60
EV-YJ 4 128/0.20 2.62 cobre 0.8 silicone 4.30±0.15 ≤ 4.71
EV-YJ 6 196/0.20 3.50 cobre 0.8 silicone 5.10±0.20 ≤ 3.14
EV-YJ 10 322/0.20 4.50 cobre 1.00 silicone 6.70±0.20 ≤ 1.82
EV-YJ 16 513/0.20 5.70 cobre 1.10 silicone 8.00±0.30 ≤ 1.16
EV-YJ 25 798/0.20 7.10 cobre 1.3 silicone 90,80 ± 0.30 ≤ 0.743
EV-YJ 35 1121/0.20 8.50 cobre 1.3 silicone 11.40±0.30 ≤ 0.527
EV-YJ 50 1596/0.20 10.10 cobre 1.50 silicone 13.50±0.30 ≤ 0.368
EV-YJ 70 2242/0.20 12.10 cobre 1.50 silicone 15.50±0.40 ≤ 0.259
EV-YJ 95 3034/0.20 14.10 cobre 1.50 silicone 17.50±0.50 ≤ 0.196

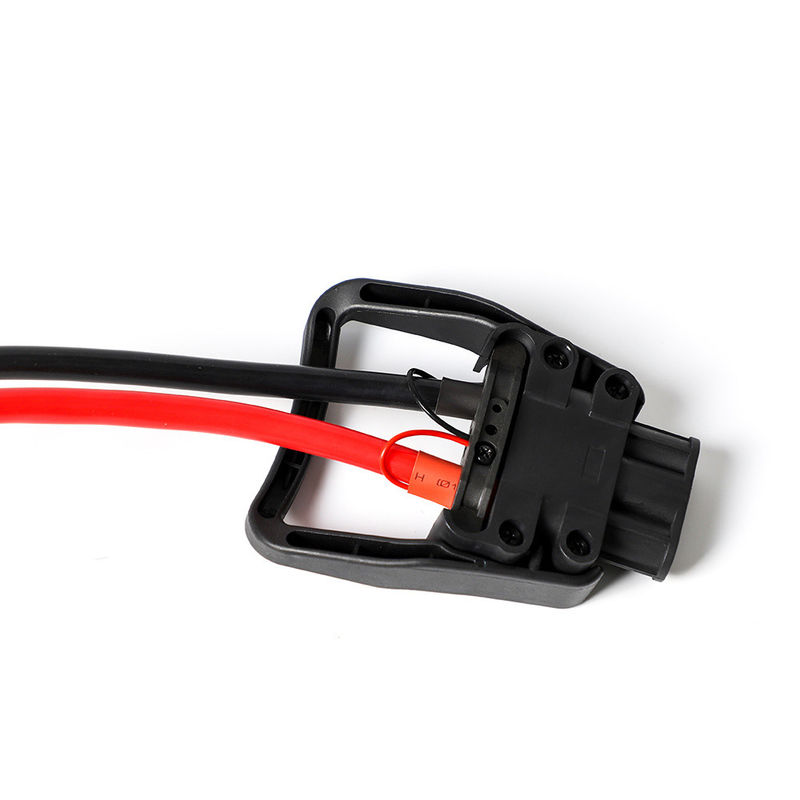

Good Quality Customized Wire Harness Assembly Electrical Wiring
Condutor: Flexível Nudo fio de cobre recozido
Isolamento: Silício
Escolha de casaco preto, laranja, vermelho ou amarelo azul, isolado simples e duplo.
Dimensões SQ MM (estilo europeu): de 4 mm a 240 mm quadrados
Tamanhos AWG (estilo norte-americano): 0AWG-10AWG,
Ampla gama de temperaturas: -60°C a 200°C


2,Aparição de baixa viscosidade

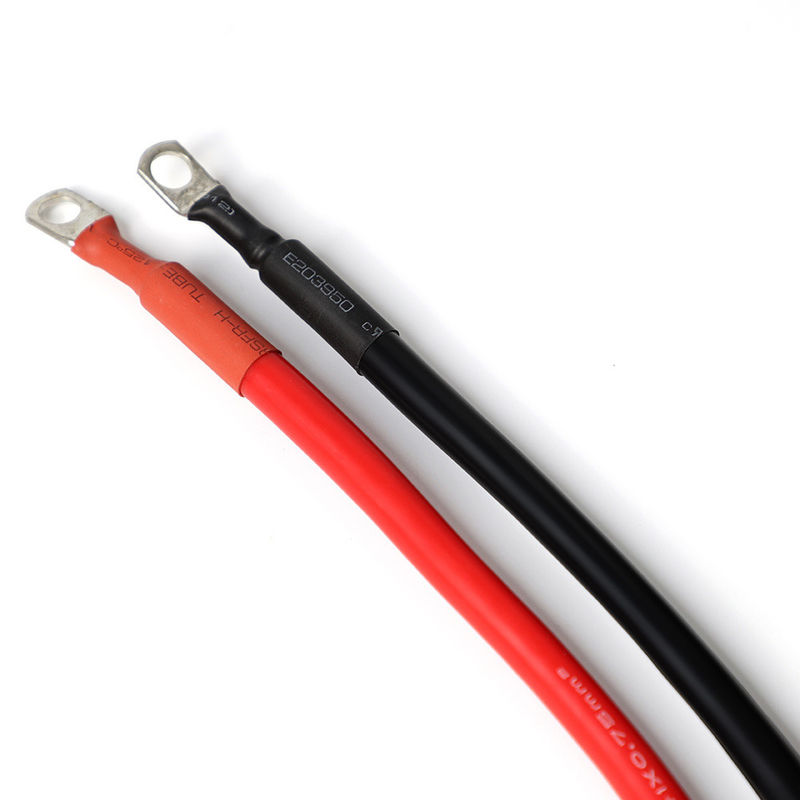

Good Quality Customized Wire Harness Assembly Electrical Wiring
Condutor: Flexível Nudo fio de cobre recozido
Isolamento: Silício
Escolha de casaco preto, laranja, vermelho ou amarelo azul, isolado simples e duplo.
Dimensões SQ MM (estilo europeu): de 4 mm a 240 mm quadrados
Tamanhos AWG (estilo norte-americano): 0AWG-10AWG,
Ampla gama de temperaturas: -60°C a 200°C

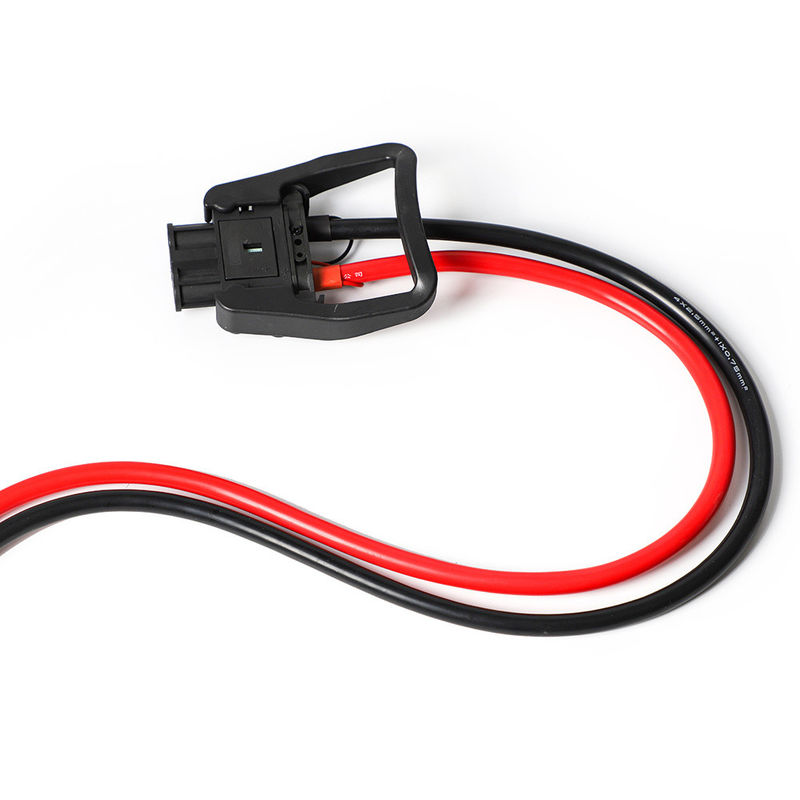

Good Quality Customized Wire Harness Assembly Electrical Wiring

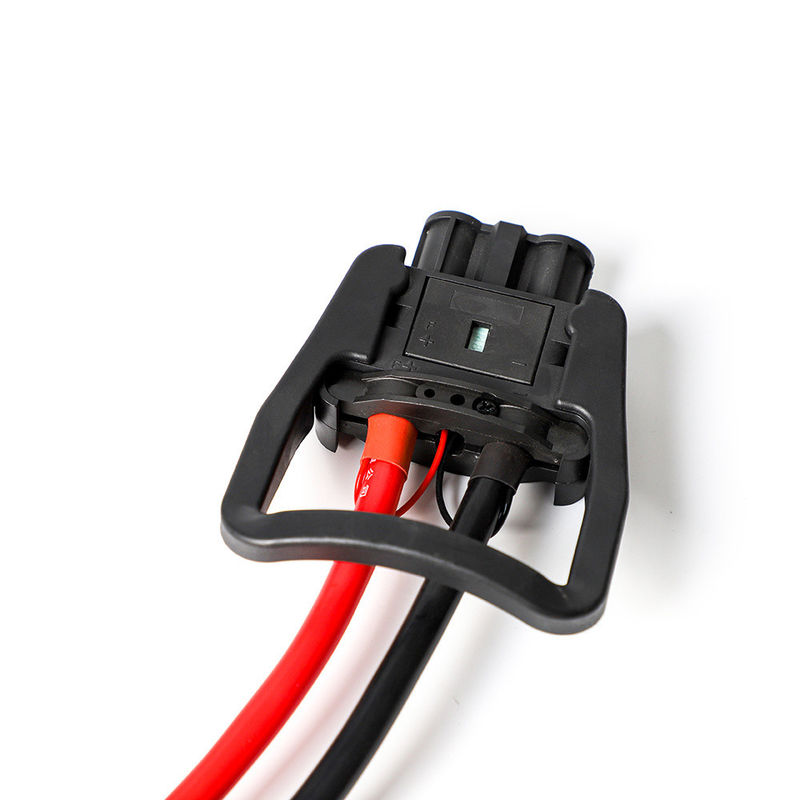

Good Quality Customized Wire Harness Assembly Electrical WiringGood Quality Customized Wire Harness Assembly Electrical WiringGood Quality Customized Wire Harness Assembly Electrical WiringGood Quality Customized Wire Harness Assembly Electrical WiringGood Quality Customized Wire Harness Assembly Electrical Wiring
Perfil da empresa:

O fabricante de fios e cabos Linke Cable Technology Co., Ltd é um dos principais fornecedores de cabos na China.

A Linke Cable tem vindo a concentrar-se na I&D, produção e comercialização de fios e cabos.

Somos especializados em cabos de carregamento de veículos elétricos, cabos médicos, cabos de silicone, cabos de mola,

Cabos trançados, cabos de reboque, cabos UL, cabos automotivos, etc.

Na Linke Cable, acreditamos que há uma maneira melhor de trazer cabos melhores para o mercado.

Desenvolver cabos melhores para os clientes e melhorar a qualidade de vida.

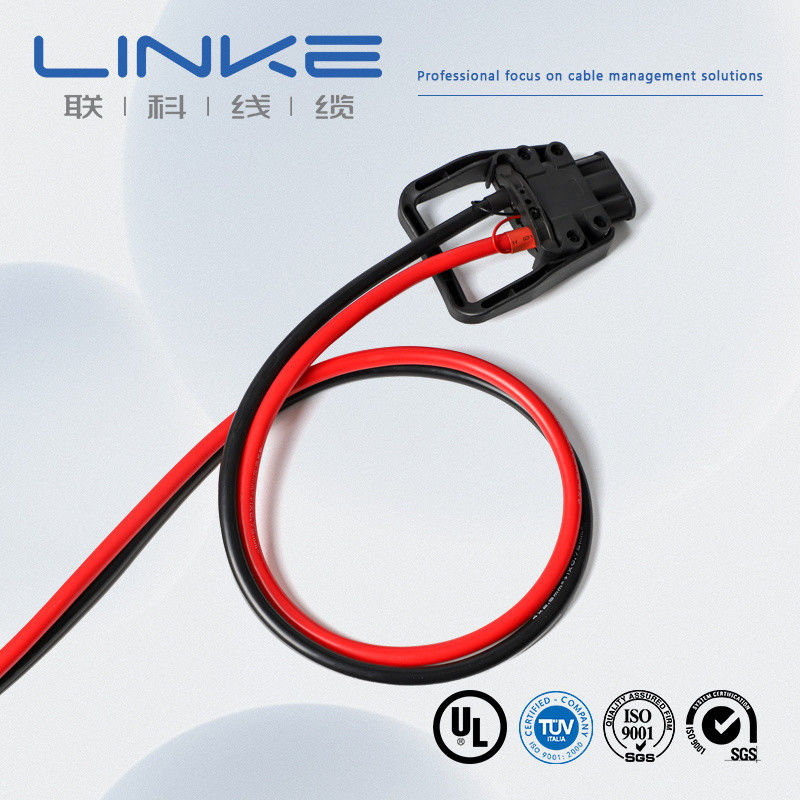

Good Quality Customized Wire Harness Assembly Electrical Wiring

A nossa certificação:
SO9001 e ISO13485, TS16949

CNR - Material de fiação de aparelhos,

PVC extrudado isolado único, de 105oC,1000V,Classe I,Grupo A,B ou AB, FT1 e/ou FT2.

Cabos de revestimento não integrados de PVC extrudados, classificados em 105"C, 1000V, classe I, classe I ou classe I/Il, grupo A, B ou AB, FT1 e/ou FT2.
Cabos de revestimento não integrados de TPU extrudidos, classificados em 80"C, 300V, classe I, classe I/Il, grupo A, B ou AB, FT1 e/ou FT2

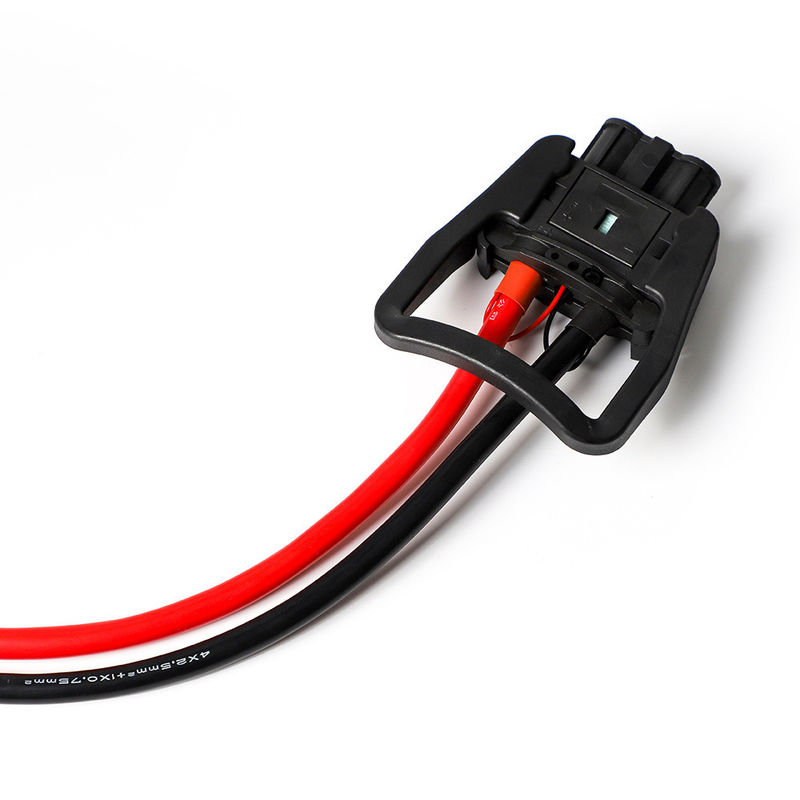

Good Quality Customized Wire Harness Assembly Electrical Wiring
Perguntas frequentes

1. AÉ você. Um fabricante ou uma empresa comercial?
Somos um fabricante profissional, podemos controlar a sua encomenda desde o início até ao fim.

Bem-vindo a visitar-nos. Vamos buscá-lo em Shenzhen.


2Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.



3Qual é a sua quantidade mínima de encomenda?
Normalmente 100 metros, mas o cabo é muito pesado.
É melhor encomendar uma quantidade adequada para evitar a carga alta.
O transporte marítimo é a melhor opção.



4Posso fazer um desconto?
Depende da sua quantidade, podemos fazer um desconto e pagar o frete.



5A sua empresa aceita produção OEM?
Sim, pode imprimir o nome da sua empresa, nós até personalizamos o cartão de qualidade para promover a sua empresa
