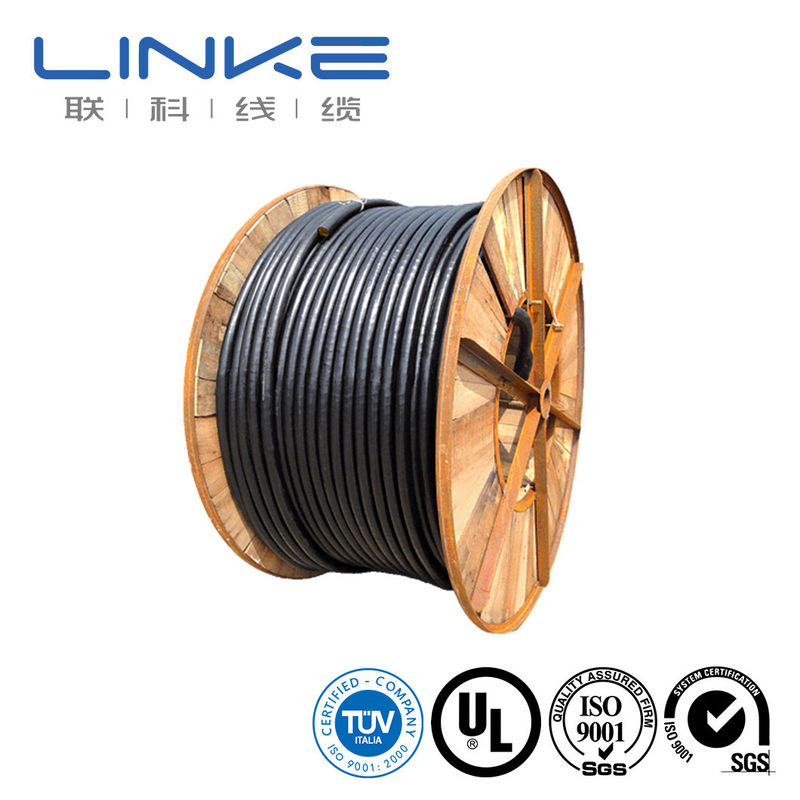

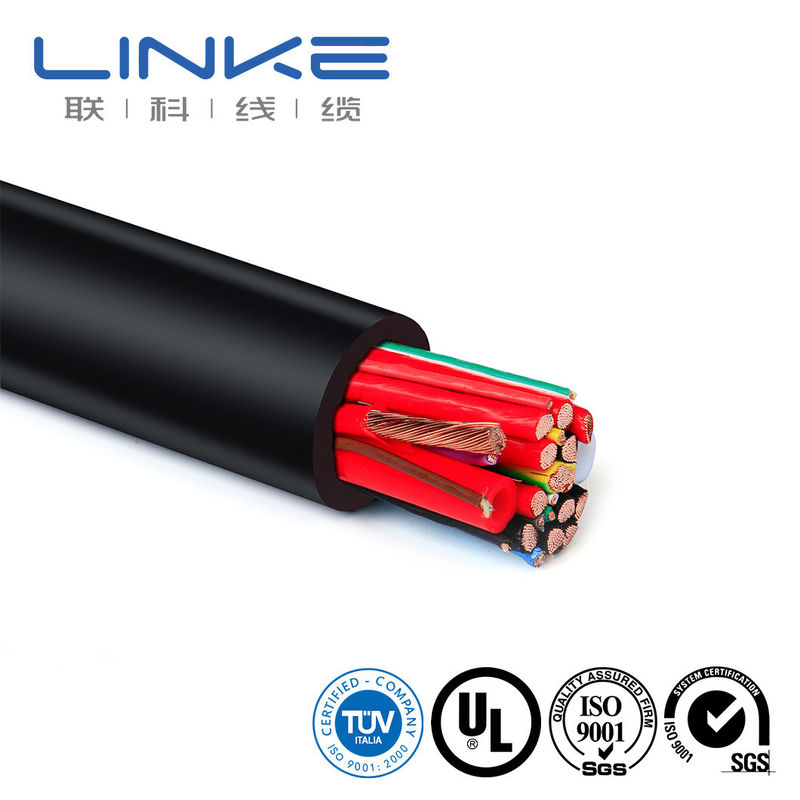

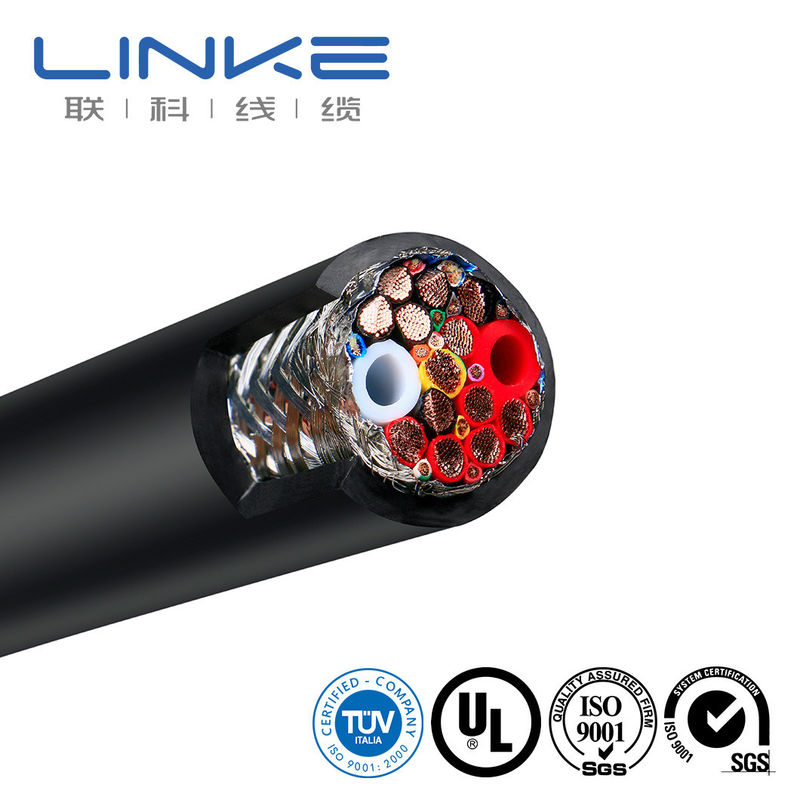

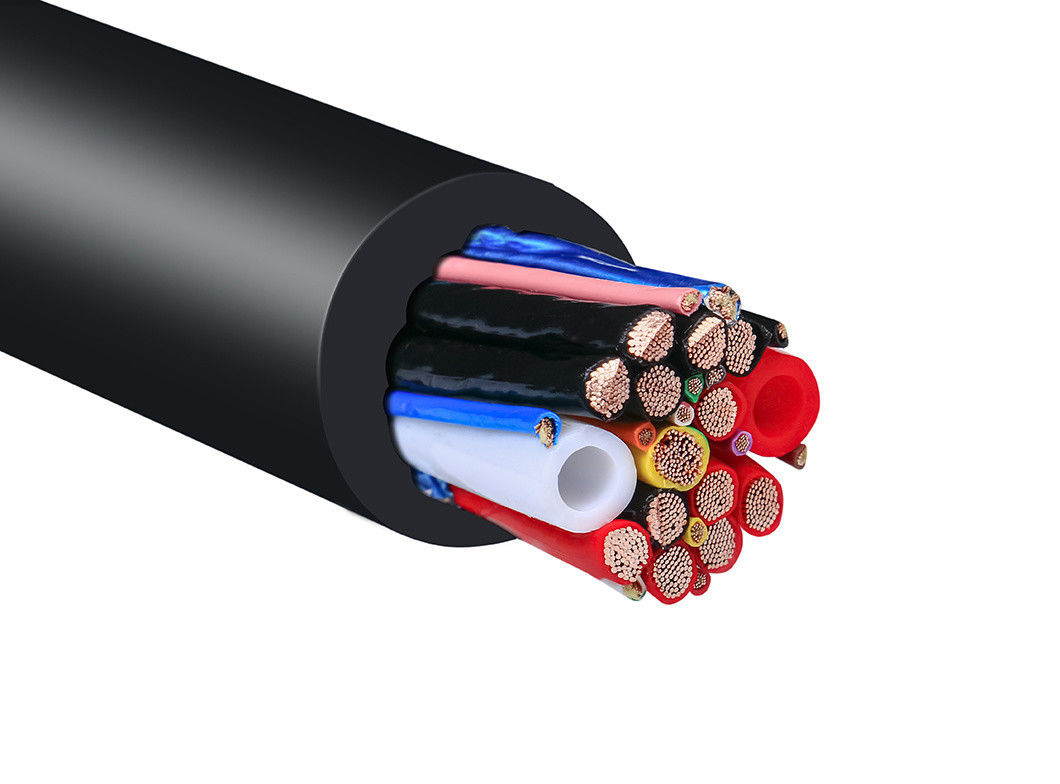

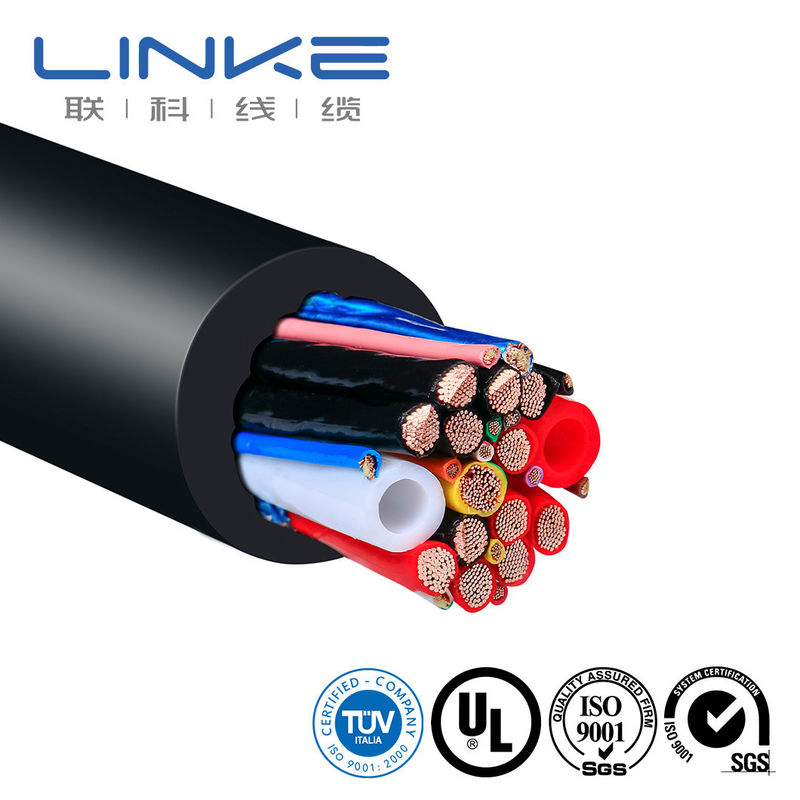

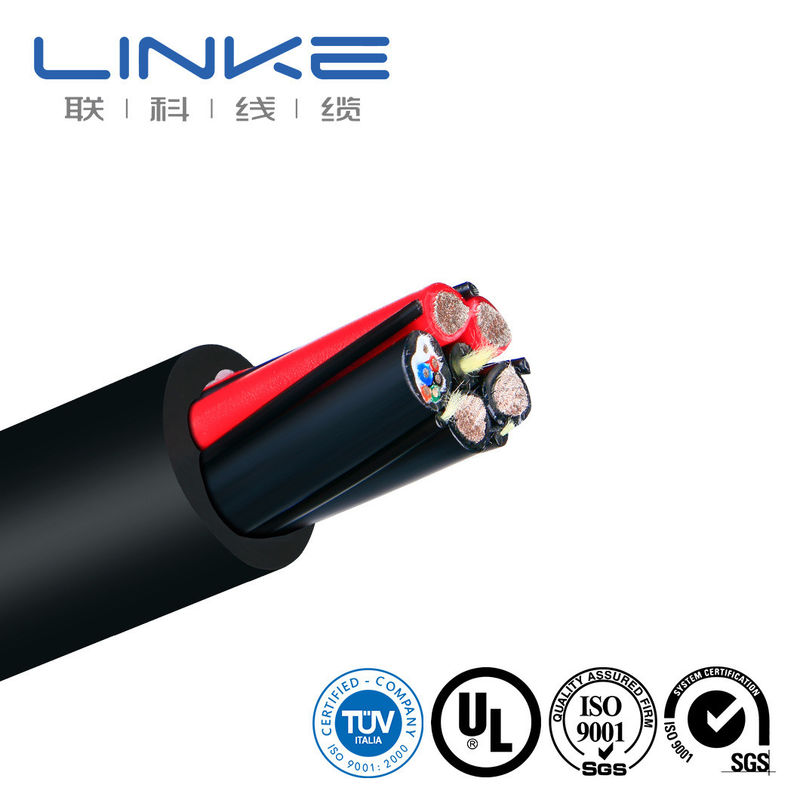

1000V condutor de cobre personalizado EV cabo de carregamento com bainha de TPU de refrigeração líquida de energia
Especificações da estrutura do cabo
| Modelo |
Condutor (mm²) |
Estrutura |
Condutor DIA (mm) |
Material |
Espessura do Isolamento (mm) |
Material de isolamento |
DE do isolamento (mm) |
Resistência do Condutor 20ºC (Ω/KM) |
| EV-YJ |
1,5 |
48/0,20 |
1,60 |
Cobre |
0,6 |
Silicone |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2,5 |
80/0,20 |
2.06 |
Cobre |
0,7 |
Silicone |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2,62 |
Cobre |
0,8 |
Silicone |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3,50 |
Cobre |
0,8 |
Silicone |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4,50 |
Cobre |
1,00 |
Silicone |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5,70 |
Cobre |
1.10 |
Silicone |
8,00±0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
Cobre |
1.3 |
Silicone |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8h50 |
Cobre |
1.3 |
Silicone |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10h10 |
Cobre |
1,50 |
Silicone |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12h10 |
Cobre |
1,50 |
Silicone |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14h10 |
Cobre |
1,50 |
Silicone |
17,50±0,50 |
≤0,196 |
Especificações Técnicas
- Condutor: Fio de cobre recozido nu flexível
- Isolamento: TPU (Poliuretano Termoplástico)
- Opções de cores: jaqueta preta, laranja, vermelha, amarela ou azul
- Disponível em configurações com isolamento simples e duplo
- Tamanhos Europeus: 4 mm² a 240 mm²
- Tamanhos norte-americanos: 0AWG a 10AWG
- Faixa de temperatura: -60°C a 200°C
| Marca |
LIGAÇÃO |
Seção transversal (mm²) |
0,01-500 mm² |
| Calibre do fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado/cobre nu, com base nas necessidades do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Escudo Trançado] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Classificação de tensão |
[por exemplo, 30 V CA/CC] |
Material do conector |
[Banhado a ouro/banhado a níquel/latão/etc.] |
| Conectores |
[por exemplo, USB tipo C, conector de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA DE PVC |
| Prazo de entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos-70℃a 350℃(-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Apoio |
multicoluna {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especifique o material, por exemplo, cobre/niquelado) |
|
|
Laboratório Independente•Equipamento de teste completo•Controle de qualidade total
Testamos cada produto de acordo com padrões rígidos para garantir qualidade superior e desempenho confiável.
|
Não.
|
Item de teste
|
Condição de teste
|
Requisito de teste
|
Dados de teste
|
Resultado
|
|
1
|
Inspeção de Estrutura
|
1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média
|
Cumpra a tabela de tamanho de fio
|
Consulte o registro de teste
|
Passar
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra.
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%
|
Consulte o registro de teste
|
Passar
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Passar
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento
|
Consulte o registro de teste
|
Passar
|
|
6
|
Curva Fria
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
7
|
Resistência do condutor
|
Meça a resistência do condutor central de um metro com medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Consulte o registro de teste
|
Passar
|
A tecnologia de cabos Linke (DongGuan) Co. concentra-se em P&D e
fornecer soluções profissionais para Cable&Wire, especialmente para o
diferentes clientes do setor. Ele contém:
Cabo robô humanóide,
Cabo de alimentação/cabo de dados AI,
Cabo semicondutor/cabo automático industrial,
Cabo do sensor,
Novo cabo de energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
necessidades do cliente. Obtivemos a seguinte autorização de produto:UL 758,CCC,RoHS,ALCANÇAR,CE; Nós
obtiveram o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF16949(Indústria automobilística)
Certificações e Conformidade
- Padrões UL: 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269
- Padrões UL adicionais: 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2576, 2661, 2919, 20279, 20886, 21664
- Gestão da Qualidade: ISO9001, ISO13485, TS16949
- Conformidade do material de fiação do aparelho CNR
- Isolado em PVC extrudado simples, classificado como 105ºC, 1000V
- Cabo revestido não integral de PVC extrudado, classificado como 105°C, 1000V
- Cabo revestido não integral em TPU extrudado, classificado para 80°C, 300V
Perguntas frequentes
Você é um fabricante ou empresa comercial?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo a nos visitar. Nós vamos buscá-lo em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do correio.
Qual é a sua quantidade mínima de pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor você pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para divulgar a sua empresa.
