Cabo industrial de PVC condutor de cobre de alto desempenho projetado para aplicações robóticas e de transmissão de dados altamente flexíveis, apresentando soluções de fio de comunicação personalizáveis.
Especificações de desempenho
- Excede os padrões ANSI/TIA-568.2-D Categoria 6A e ISO/IEC 11801 Classe EA
- Está em conformidade com o padrão YD/T 1019
- Largura de banda: ≥500 MHz
- Suporta 10G Base-T com compatibilidade retroativa para sistemas CAT6 e CAT5e
Parâmetros Técnicos e Características
- Calibre do fio: 23AWG
- Material condutor: 99,99% de cobre livre de oxigênio
- Material isolante: Polietileno de alta densidade (HDPE)
- Material da bainha externa: PVC (LSZH sem halogênio com baixo teor de fumaça opcional)
- Opções personalizáveis: CM/CMR/CMP disponíveis
- Diâmetro externo do cabo: 7,8±0,5mm
- Estrutura central: núcleo de quilha cruzada
- Cor da jaqueta: Personalizável
- Peso bruto: 17,9Kg
- Força de tração máxima: 110N
- Temperatura de instalação: 0°C a +50°C
- Temperatura operacional: -20°C a +60°C

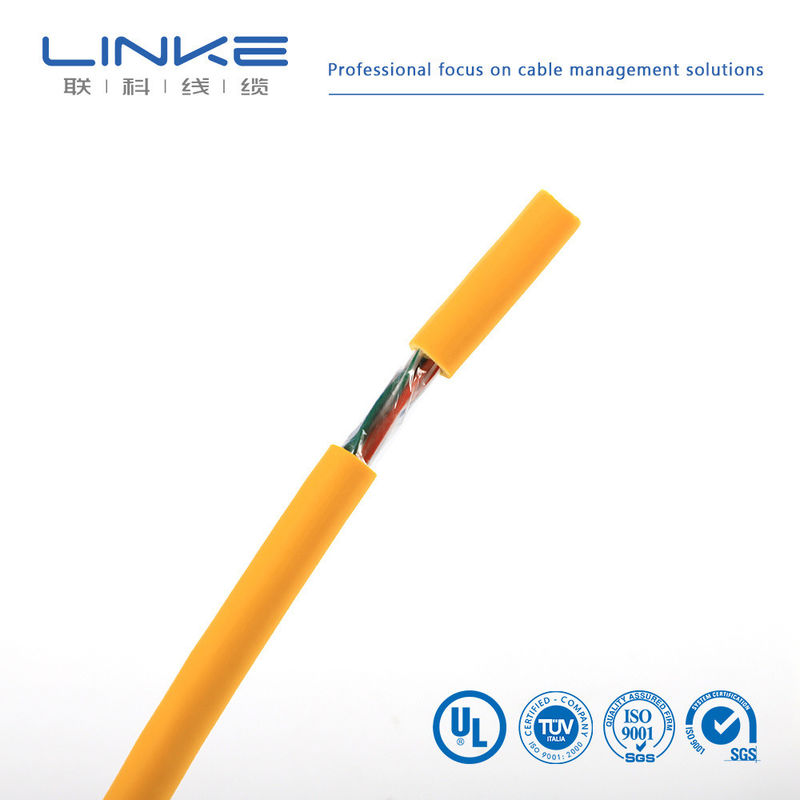

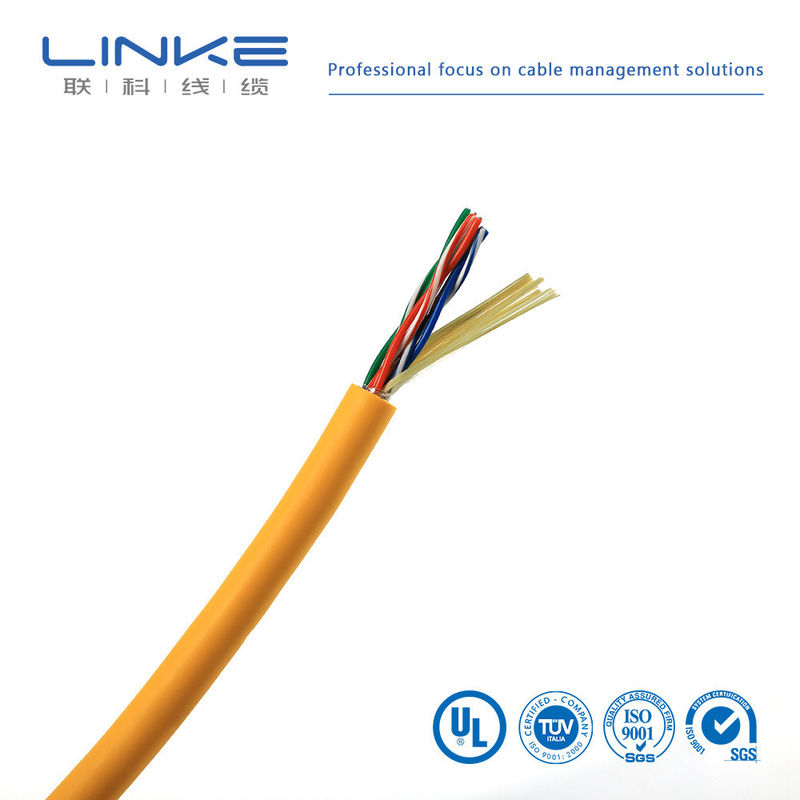

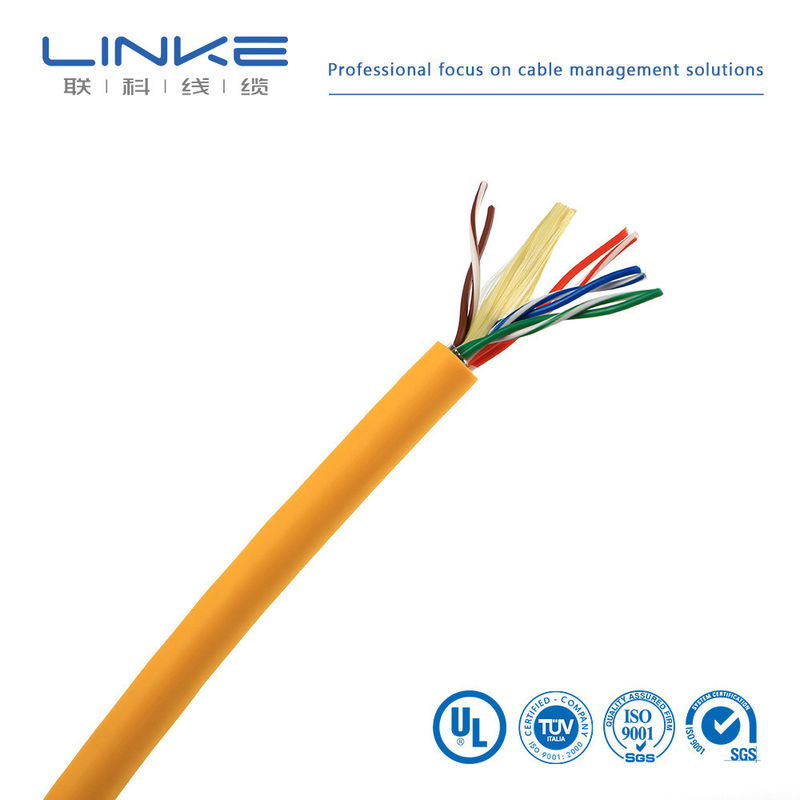

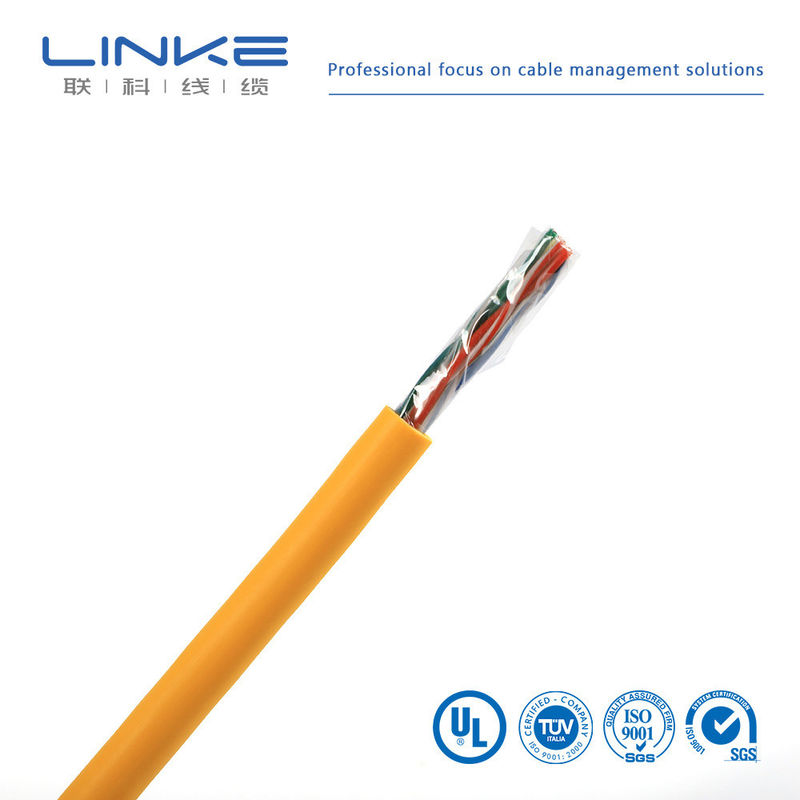

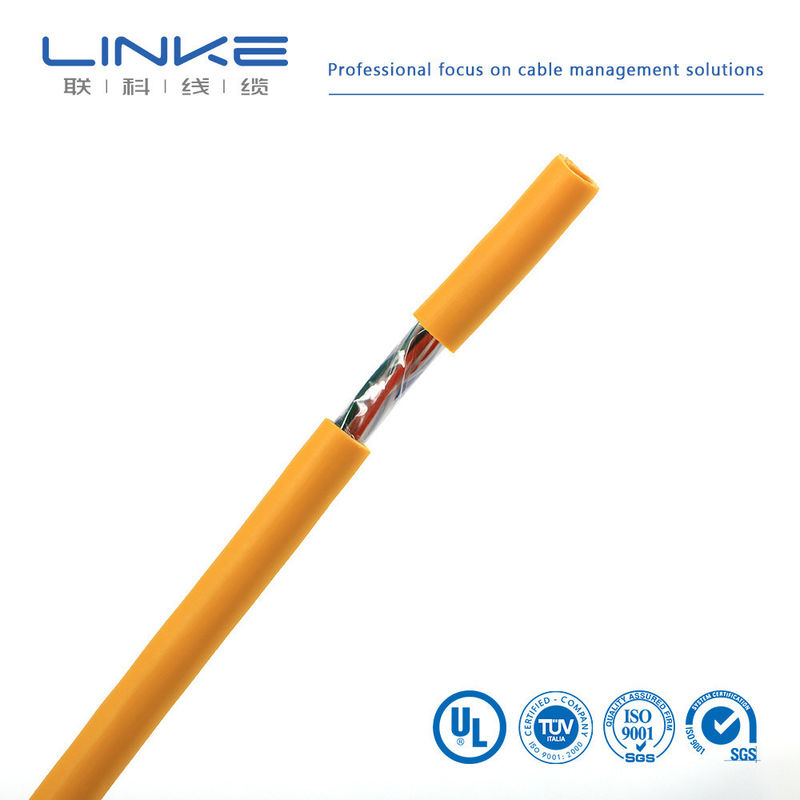

Imagens do produto
Patch cords UTP de rede
Nossos patch cords UTP apresentam plugues modulares de alto desempenho com design sem protuberâncias para proteger os clipes de travamento do conector RJ45 durante a instalação.
Patch cords de rede UTP CAT5e
| Tipo de cabo |
Cat5e sem problemas |
| Tipo de blindagem |
Não blindado (U/UTP) |
| Jaqueta de cabo |
PVC CM (Redondo) |
| Comprimento |
3 pés (0,9 m) incluindo plugues |
| Suporte à taxa de dados |
10/100/1000Base-T |
| Largura de banda padrão |
100 MHz |
| Tipo de condutor |
Cobre puro puro trançado |
| Conectores |
RJ45 (masculino) |
| Medidor (AWG) |
24 (7/0,20 mm) |
| Diâmetro Externo do Cabo |
5,5 ± 0,4 mm |
| Compatibilidade PoE |
PoE/PoE+ |
| Esquema de Fios |
T568B, reto |
| Temperatura operacional |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura de instalação |
-10°C a +50°C (14°F a 122°F) |
Cabos de remendo de rede CAT6 UTP
| Tipo de cabo |
Cat6 sem problemas |
| Tipo de blindagem |
Não blindado (U/UTP) |
| Jaqueta de cabo |
PVC CM (Redondo) |
| Comprimento |
3 pés (0,9 m) incluindo plugues |
| Suporte à taxa de dados |
1000Base-T e máximo até 10GBase-T |
| Largura de banda padrão |
250 MHz |
| Tipo de condutor |
Cobre puro puro trançado |
| Conectores |
RJ45 (masculino) |
| Medidor (AWG) |
24 (7/0,20mm) |
| Diâmetro Externo do Cabo |
6,1 ± 0,4 mm |
| Compatibilidade PoE |
PoE/PoE+ |
| Esquema de Fios |
T568B, reto |
| Temperatura operacional |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura de instalação |
-10°C a +50°C (14°F a 122°F) |
Parâmetros Mecânicos
| Parâmetro |
PVC |
LSZH com baixo teor de fumaça e sem halogênio |
| Resistência à tração antes do envelhecimento |
≥13,5Mpa |
≥10,0Mpa |
| Alongamento antes do envelhecimento |
≥150% |
≥125% |
| Tempo de envelhecimento |
100℃ * 24 horas * 7 dias |
| Resistência à tração após envelhecimento |
≥12,5Mpa |
≥8Mpa |
| Alongamento após envelhecimento |
≥125% |
≥100% |
| Dobragem a frio (-20±2℃ * 4 horas) |
8 vezes o diâmetro externo do cabo sem rachar |
Parâmetros Elétricos
| Diferença de atraso de transmissão |
≤25ns/100m |
| Velocidade de transmissão |
74% |
| Capacitância desequilibrada para terra |
Máximo 330pf/100m |
| Resistência CC |
Máximo 9,5Ω/100m |
| Desequilíbrio de resistência DC |
Máximo 2% |
Perfil do fabricante
Linke Cable Technology Co., Ltd é um fabricante líder de cabos na China, com mais de 10 anos de experiência em P&D, produção e marketing de soluções de fios e cabos.
Somos especializados em fornecer soluções de cabos personalizados, incluindo cabo de carregamento EV, cabo médico, cabo de silicone, cabo de mola, cabo trançado, cabo towlobe, fio UL, cabo automotivo e muito mais para mercados globais.
| Marca |
LIGAÇÃO |
Seção transversal (mm²) |
0,01-500 mm² |
| Calibre do fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado/cobre nu, com base nas necessidades do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Escudo Trançado] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Classificação de tensão |
[por exemplo, 30 V CA/CC] |
Material do conector |
[Banhado a ouro/banhado a níquel/latão/etc.] |
| Conectores |
[por exemplo, USB tipo C, conector de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA DE PVC |
| Prazo de entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Menos-70℃a 350℃(-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Apoio |
multicoluna {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especifique o material, por exemplo, cobre/niquelado) |
|
|
|
Não.
|
Item de teste
|
Condição de teste
|
Requisito de teste
|
Dados de teste
|
Resultado
|
|
1
|
Inspeção de Estrutura
|
1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média
|
Cumpra a tabela de tamanho de fio
|
Consulte o registro de teste
|
Passar
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra.
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%
|
Consulte o registro de teste
|
Passar
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Passar
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento
|
Consulte o registro de teste
|
Passar
|
|
6
|
Curva Fria
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
7
|
Resistência do condutor
|
Meça a resistência do condutor central de um metro com medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Consulte o registro de teste
|
Passar
|
Certificações e Padrões
Nossos produtos atendem a rigorosos padrões de qualidade e possuem inúmeras certificações:
Certificações UL
Condutor único, isolamento termoplástico: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Isolamento termoplástico de múltiplos condutores
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Certificações adicionais: ISO9001, ISO13485, TS16949, CNR Appliance Wiring Material
Perguntas frequentes
Você é um fabricante ou empresa comercial?
Somos um fabricante profissional que controla todos os aspectos da produção do início ao fim. Congratulamo-nos com visitas às nossas instalações em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para avaliação. Espera-se que novos clientes paguem pelos custos de correio.
Qual é a sua quantidade mínima de pedido?
Normalmente 100m. Devido ao peso do cabo, recomendamos encomendar quantidades adequadas para otimizar os custos de frete. O transporte marítimo é recomendado para pedidos maiores.
Posso obter um desconto?
Os descontos estão disponíveis com base na quantidade do pedido. Entre em contato conosco para obter detalhes de preços.
Sua empresa aceita produção OEM?
Sim, oferecemos serviços OEM, incluindo impressão personalizada de nomes de empresas e cartões de qualidade.
