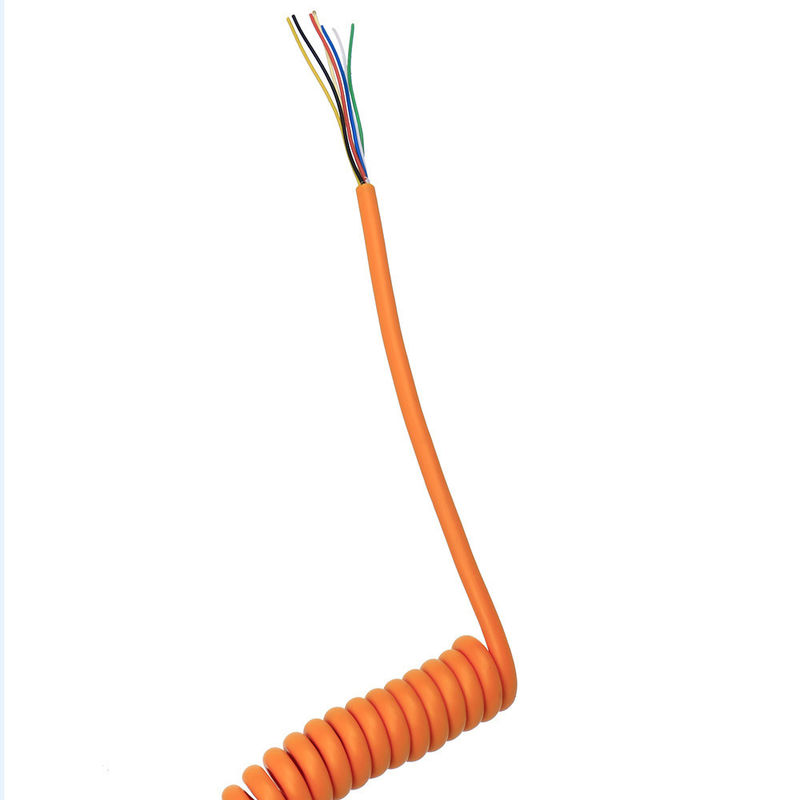

Cabo de alimentação encaracolado mola não blindada enrolado cabo de fio espiral elétrico
Cabo elétrico enrolado premium projetado para transmissão de energia confiável em aplicações industriais exigentes com construção flexível em forma de mola.
Estrutura e Especificações
Condutor
Fio de cobre estanhado, sólido ou multifilamentos
Material de isolamento
PVC/PE/PP/PU/TPE
Material da bainha
PU/TPU/PA/PVC
Expansão do comprimento
1,0m - 25,5m
Opções de cores
Cores brancas, laranja ou personalizadas disponíveis
Comprimento da mola
Comprimentos arbitrários disponíveis
Especificações Técnicas
| Seção Transversal Nominal |
0,12mm² - 4mm² |
| Número de núcleos |
1-30 núcleos |
| Configurações principais populares |
Condutores de 3 núcleos, 4 núcleos, 5 núcleos, 6 núcleos, 7 núcleos, 8 núcleos |
| Calibre do fio |
AWG28, AWG26, AWG24, AWG22, AWG20, AWG18, AWG16, AWG14 |
| Marca |
LIGAÇÃO |
Seção transversal (mm²) |
0,01-500 mm² |
| Calibre do fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado/cobre nu, com base nas necessidades do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Escudo Trançado] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Classificação de tensão |
[por exemplo, 30 V CA/CC] |
Material do conector |
[Banhado a ouro/banhado a níquel/latão/etc.] |
| Conectores |
[por exemplo, USB tipo C, conector de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA DE PVC |
| Prazo de entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Menos-70℃a 350℃(-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Apoio |
multicoluna {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especifique o material, por exemplo, cobre/niquelado) |
|
|
Laboratório Independente•Equipamento de teste completo•Controle de qualidade total
Testamos cada produto de acordo com padrões rígidos para garantir qualidade superior e desempenho confiável.
|
Não.
|
Item de teste
|
Condição de teste
|
Requisito de teste
|
Dados de teste
|
Resultado
|
|
1
|
Inspeção de Estrutura
|
1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média
|
Cumpra a tabela de tamanho de fio
|
Consulte o registro de teste
|
Passar
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra.
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%
|
Consulte o registro de teste
|
Passar
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Passar
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento
|
Consulte o registro de teste
|
Passar
|
|
6
|
Curva Fria
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
7
|
Resistência do condutor
|
Meça a resistência do condutor central de um metro com medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Consulte o registro de teste
|
Passar
|
A tecnologia de cabos Linke (DongGuan) Co. concentra-se em P&D e
fornecer soluções profissionais para Cable&Wire, especialmente para o
diferentes clientes do setor. Ele contém:
Cabo robô humanóide,
Cabo de alimentação/cabo de dados AI,
Cabo semicondutor/cabo automático industrial,
Cabo do sensor,
Novo cabo de energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
necessidades do cliente. Obtivemos a seguinte autorização de produto:UL 758,CCC,RoHS,ALCANÇAR,CE; Nós
obtiveram o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF16949(Indústria automobilística)
Certificações de Qualidade
- Padrões UL: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (condutor único, isolamento termoplástico)
- Certificações UL adicionais: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
- Conformidade estendida com UL: UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- Gestão da Qualidade: ISO9001, ISO13485, TS16949
- Material da fiação do aparelho CNR: PVC extrudado isolado simples, classificado como 105ºC, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
- Cabo revestido não integral de PVC: Classificação 105ºC, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
- Cabo revestido não integral TPU: Classificação 80ºC, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas frequentes
1. Você é um fabricante ou empresa comercial?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo a nos visitar. Nós vamos buscá-lo em Shenzhen.
2. Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do correio.
3. Qual é a sua quantidade mínima de pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor você pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
4. Posso obter um desconto?
Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.
5. Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para divulgar a sua empresa.
