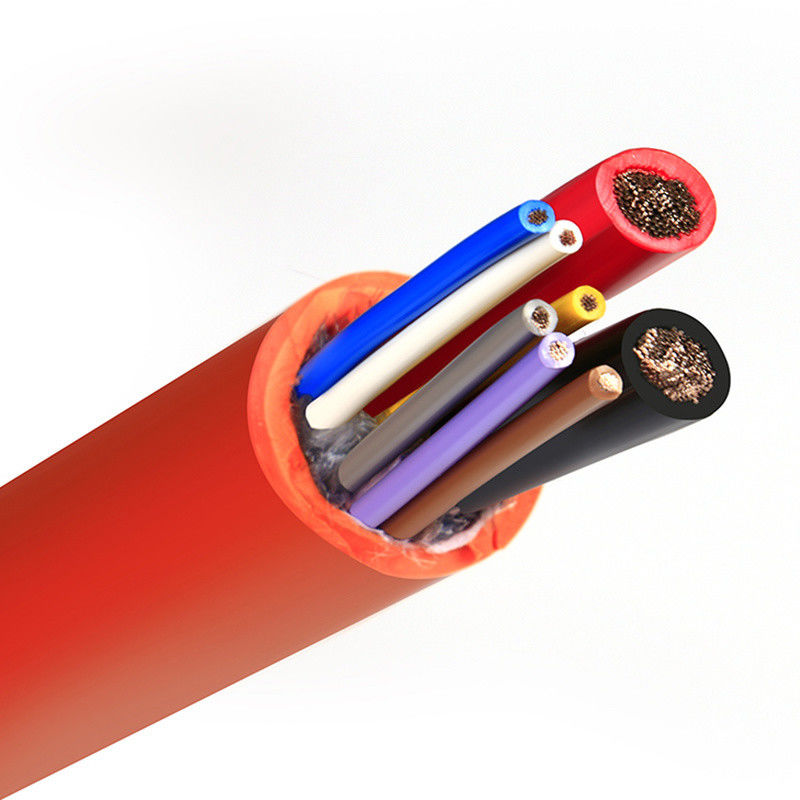

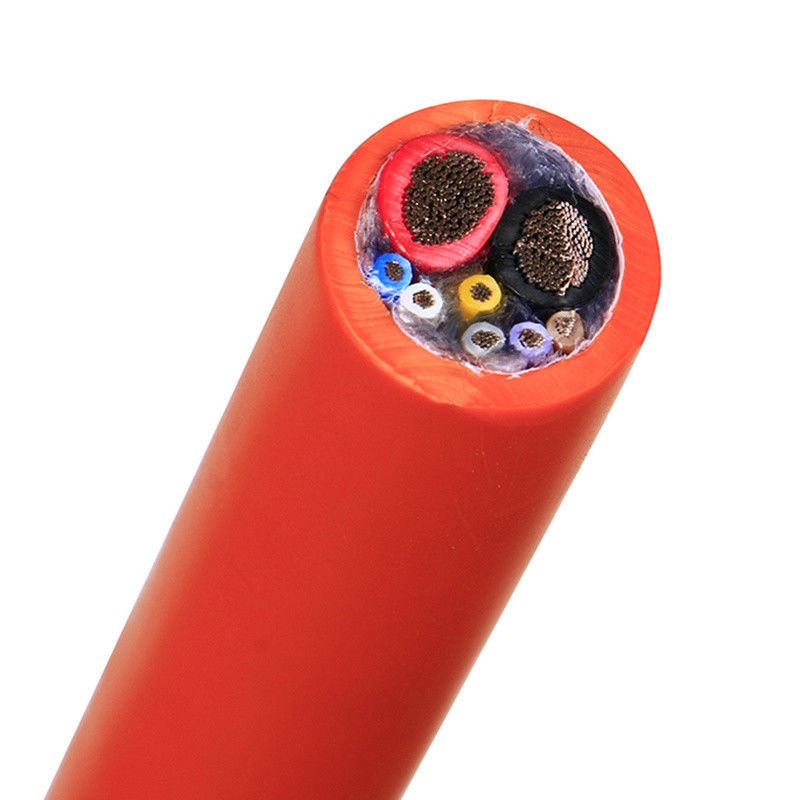

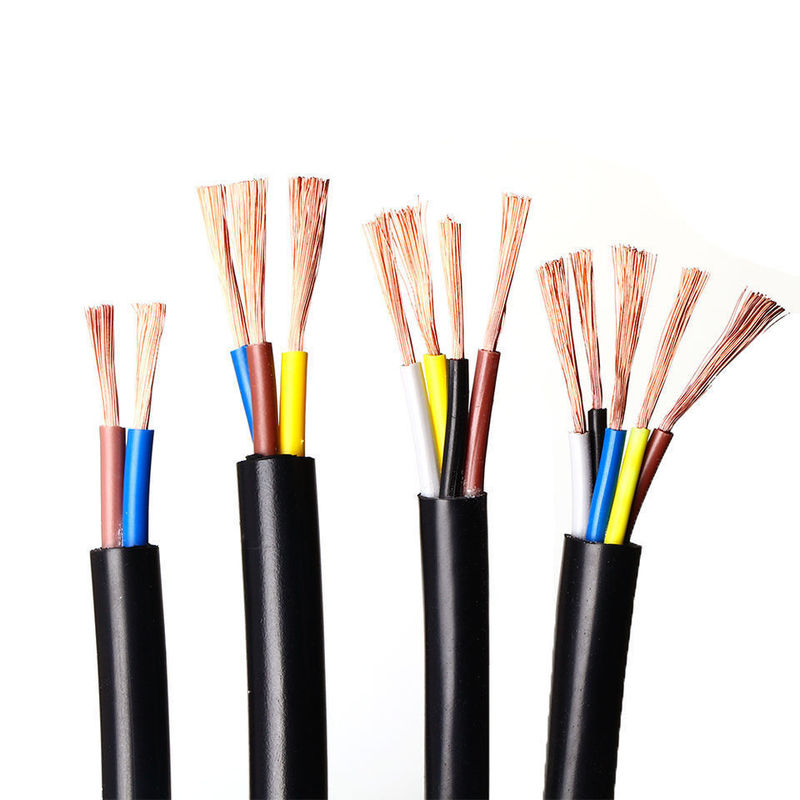

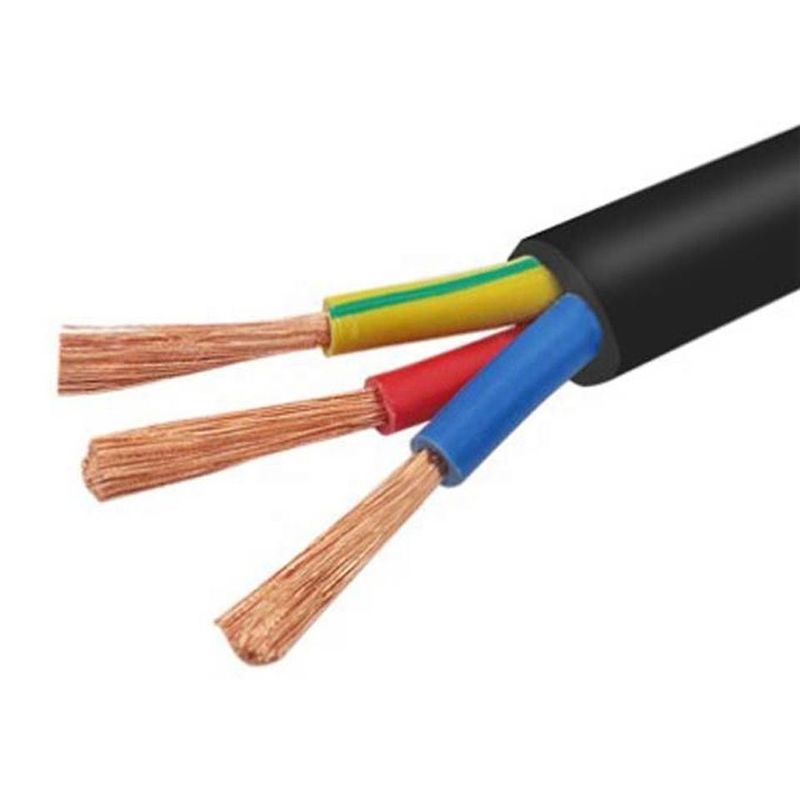

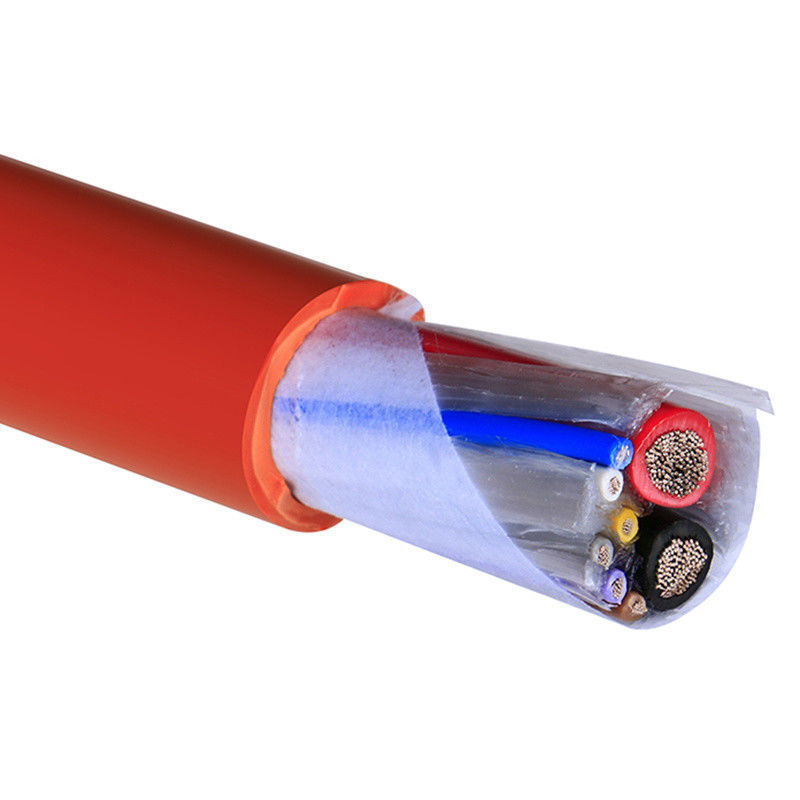

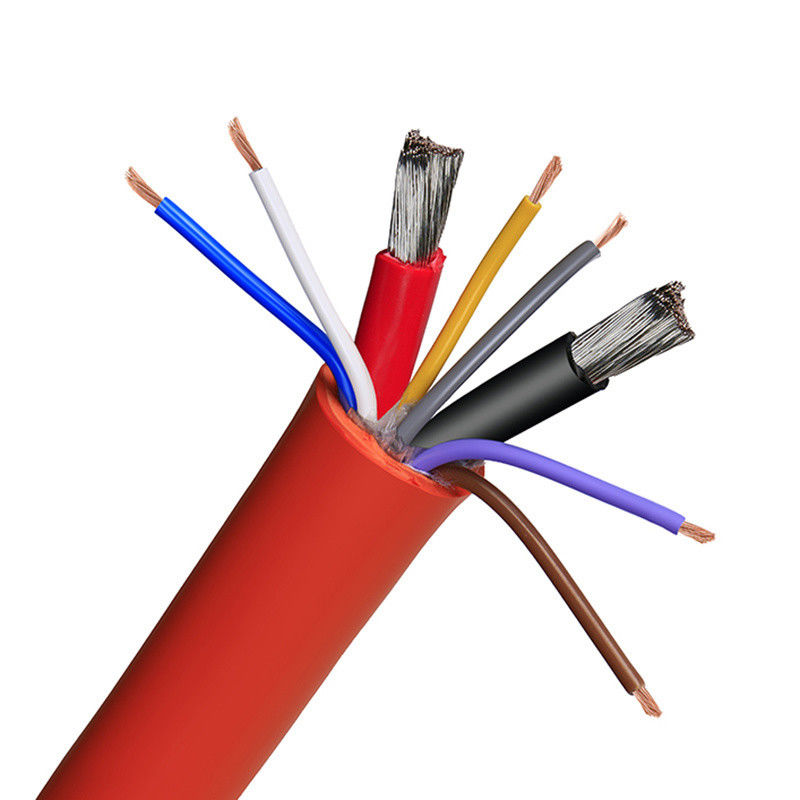

Cabo de Controle Industrial com Isolamento de PVC de Alta Qualidade e Cobre Estanhado, Tensão Nominal de 300V para Uso Industrial e de Comunicação
Condutor Único, Isolamento Termoplástico
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483
1185 | 1332 | 1577 | 1672 | 10012 | 10269
Múltiplos Condutores, Isolamento Termoplástico
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Condutor Único, Isolamento Termofixo
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005
3123 | 3212 | 3321 | 3398 | 3577 | 3702
3132 | 3266 | 3331 | 3512 | 3644 | 3817
3135 | 3271 | 3385 | 3529 | 3674 | 3886
Especificações do Produto
- Isolamento de PVC e capa de PVC
- Condutor trançado de cobre nu recozido multicore
- Torção de mais de 2 fios em um cabo
- Blindagem de folha de alumínio após a cablagem
- Malha de blindagem de fio de cobre estanhado
- Tensão nominal: 300V
- A temperatura normal de operação não excede 70°C
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de isolamento |
PVC/TPU/Borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da Jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc |
Comprimento Personalizado |
[por exemplo, 1m, 3ft, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Blindagem Trançada] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Corrente Nominal |
[por exemplo, 5A] |
| Tensão Nominal |
[por exemplo, 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Embalagem |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
multicolumn {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/banhado a níquel) |
|
|
Laboratório Independente•Equipamento Completo de Teste•Controle de Qualidade Total
Testamos cada produto por padrões rigorosos para garantir qualidade superior e desempenho confiável.
|
Não.
|
Item de Teste
|
Condição de Teste
|
Requisito de Teste
|
Dados de Teste
|
Resultado
|
|
1
|
Inspeção Estrutural
|
1. Conformidade com a tabela de tamanho do fio2. Espessura mínima ≥ 80% da espessura média
|
Conformidade com a tabela de tamanho do fio
|
Consulte o registro de teste
|
Aprovado
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, depois observe a amostra
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Aprovado
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve rachar pela coluna de pressão nem expor o condutor2. Redução da espessura ≤ 50%
|
Consulte o registro de teste
|
Aprovado
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Aprovado
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de 200 mm de comprimento de capa2. Coloque as amostras em um forno de envelhecimento a 158°C por 168 horas3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5°C por 16 horas, depois teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior2. Resistência à tração antes do envelhecimento > 1,41 kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior
|
Consulte o registro de teste
|
Aprovado
|
|
6
|
Dobramento a Frio
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Aprovado
|
|
7
|
Resistência do Condutor
|
Meça a resistência de um metro de condutor central com um medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Consulte o registro de teste
|
Aprovado
|
A Linke cable technology (DongGuan) Co. Ltd. se concentra em P&D e
fornece soluções profissionais para Cabos e Fios, especialmente para
clientes de diferentes indústrias. Inclui:
Cabo de robô humanoide,
Cabo de alimentação/cabo de dados de IA,
Cabo semicondutor/cabo de automação industrial,
Cabo sensor,
Cabo de nova energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para suportar
necessidades diversificadas dos clientes. Obtivemos as seguintes autorizações de produto: UL 758,CCC,RoHs,REACH,CE; Nós
obtivemos o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF 16949(Indústria automotiva)
Certificações de Qualidade
- Certificações UL: 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269 (Condutor único, isolamento termoplástico)
- Certificações UL: 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664
- Certificado ISO9001, ISO13485 e TS16949
- CNR - Material de Fiação de Eletrodomésticos
- Condutor único isolado com PVC extrudado, classificado 105°C, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
- Cabo com jaqueta não integral de PVC extrudado, classificado 105°C, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
- Cabo com jaqueta não integral de TPU extrudado, classificado 80°C, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
Vocês são um fabricante ou empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Novos clientes devem pagar pelo custo do courier.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover sua empresa.
