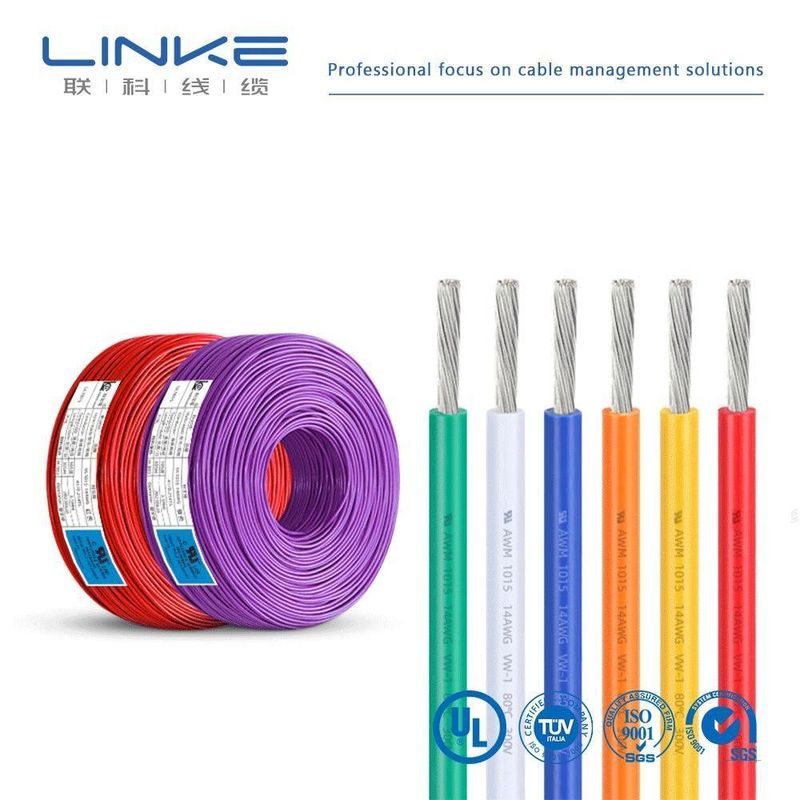

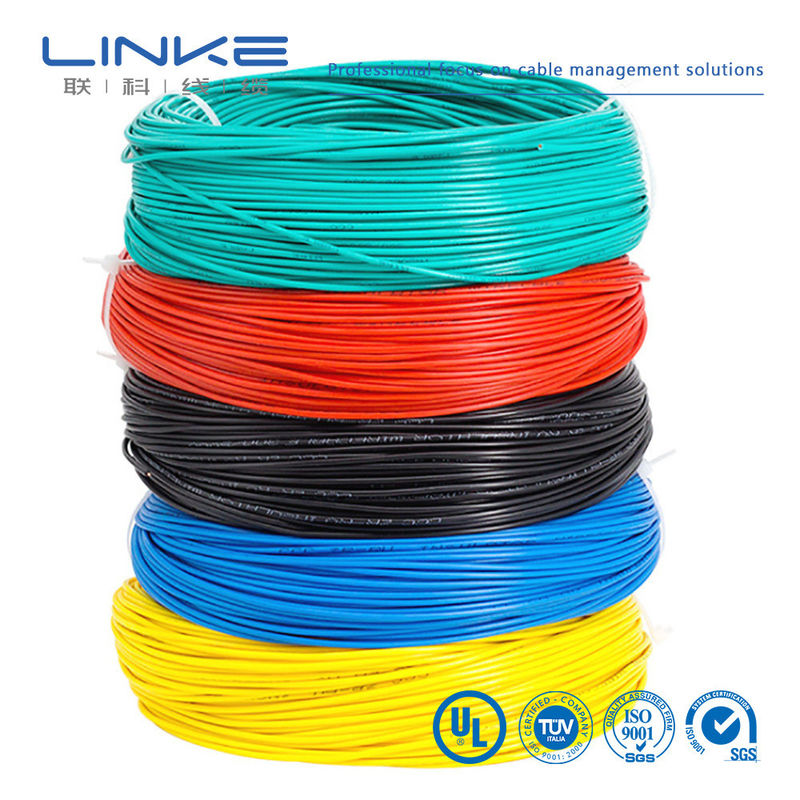

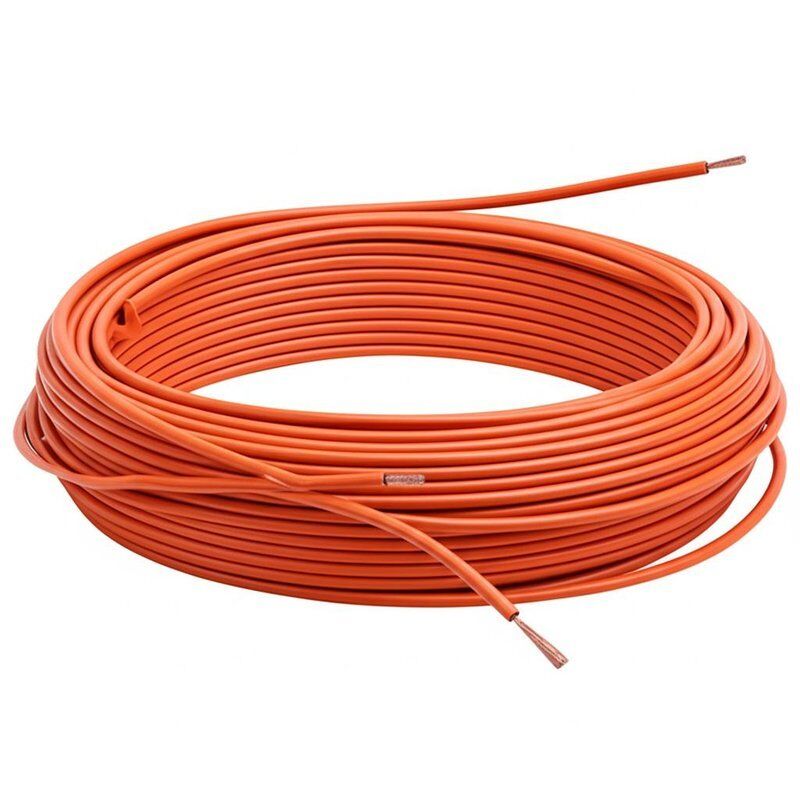

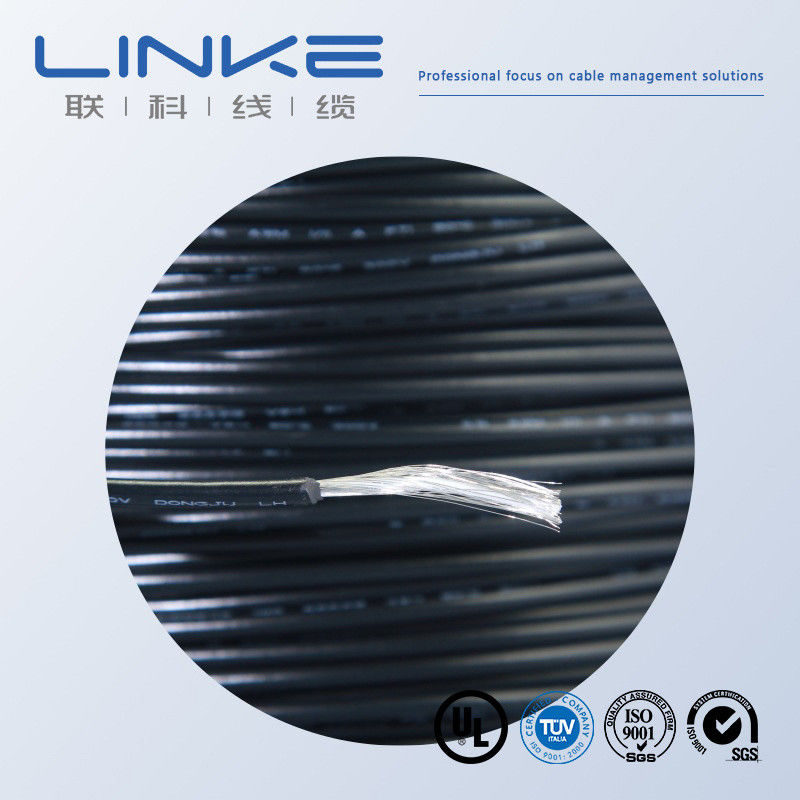

Cabo Unipolar com Isolamento de PVC e Cobre Estanhado UL1569
Cabo unipolar com isolamento de PVC e cobre estanhado certificado UL, projetado para aplicações de fiação eletrônica, em conformidade com as normas UL758/UL1581.
Clique para explorar nossos produtos populares. Eles desfrutam de grande popularidade mundial com desempenho estável e entrega rápida.
A Linke Cable Technology (DongGuan) Co. Ltd. concentra-se em P&D e fornece soluções profissionais para Cabos e Fios, especialmente para clientes de diferentes indústrias. Inclui:
- Cabo para robô humanoide
- Cabo de alimentação/dados de IA
- Cabo semicondutor/cabo de automação industrial
- Cabo sensor
- Cabo de nova energia
- Fio para beleza médica
- Cabo de fio UL
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para suportar diversas necessidades dos clientes. Obtivemos as seguintes autorizações de produto: UL 758, CCC, RoHS, REACH, CE; Obtivemos os seguintes sistemas de gestão de qualidade: ISO 9001-2015 (Todos os produtos); ISO 13485 (Aparelhos e instrumentos médicos), IATF 16949 (Indústria automotiva)
Laboratório Independente • Equipamentos de Teste Completos • Controle de Qualidade Total
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
Operamos um laboratório independente de testes de qualidade com instalações de teste completas e procedimentos padronizados. Nosso conjunto completo de padrões de teste de produtos abrange todos os indicadores chave de desempenho e segurança. Através de inspeção sistemática e rigorosa, controlamos efetivamente a qualidade do produto, reduzimos riscos e fornecemos produtos seguros, estáveis e de alta qualidade nos quais você pode confiar.
| Nº. |
Item de Teste |
Condição de Teste |
Requisito de Teste |
Dados de Teste |
Resultado |
| 1 |
Inspeção Estrutural |
1. Conformidade com a tabela de tamanho do fio
2. Espessura mínima ≥ 80% da espessura média |
Conformidade com a tabela de tamanho do fio |
Consultar registro de teste |
Aprovado |
| 2 |
Choque Térmico |
Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, depois observe a amostra |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Aprovado |
| 3 |
Deformação por Calor |
1. Meça a espessura da amostra (marque a posição de medição)
2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora
3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora
4. Meça novamente a espessura da amostra na mesma posição |
1. A amostra não deve rachar pela coluna de pressão ou expor o condutor
2. Redução da espessura ≤ 50% |
Consultar registro de teste |
Aprovado |
| 4 |
FT2 |
Aplique uma chama padrão a uma altura de 125 mm uma vez |
1. A chama não deve se propagar ao longo de seu comprimento
2. A chama não deve se espalhar para materiais inflamáveis próximos |
Consultar registro de teste |
Aprovado |
| 5 |
Envelhecimento |
1. Pegue cinco seções de 200 mm de comprimento de bainha
2. Coloque as amostras em um forno de envelhecimento a 158°C por 168 horas
3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5°C por 16 horas, depois teste o alongamento na ruptura e a resistência à tração |
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior
2. Resistência à tração antes do envelhecimento > 1,41 kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior |
Consultar registro de teste |
Aprovado |
| 6 |
Dobramento a Frio |
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Aprovado |
| 7 |
Resistência do Condutor |
Meça a resistência do condutor de um metro com um medidor de resistência DC |
A 20°C, resistência de 8AWG ≤ 2,23 Ω/km |
Consultar registro de teste |
Aprovado |
Especificações do Produto
Número de Estilo UL: 1569
Tensão Nominal: 300V
Temperatura Nominal: 105°C
Padrão: UL758/UL1581
Marcação: E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke Cable
Aplicações
Fiação interna de eletrodomésticos e equipamentos eletrônicos.
Especificações Técnicas
| Tamanho do Condutor (AWG) |
Construção (Nº/mm) |
Diâmetro (mm) |
Espessura Nominal (mm) |
Diâmetro (mm) |
Resistência Máxima do Condutor (Ω/KM)
Cobre Nu |
Resistência Máxima do Condutor (Ω/KM)
Cobre Estanhado |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
1.80±0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
2.80±0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |
Cores Disponíveis
Preto, Marrom, Vermelho, Laranja, Amarelo, Verde, Azul, Roxo, Cinza, Branco, Amarelo/Verde, Transparente
Opções de Personalização
As especificações do fio podem ser personalizadas de acordo com seus requisitos específicos.
Características do Produto
- Condutor: Fio de cobre recozido nu flexível
- Opções de Isolamento: PVC, TPU, XLPE, Silicone
- Cores da Bainha: Escolha de Preto, Laranja, Vermelho, Amarelo, Azul - isolamento simples e duplo
- Tamanhos SQ MM (estilo europeu): 0.1-100SQ
- Tamanhos AWG (estilo norte-americano): 1AWG-30AWG
- Faixa de Temperatura: -60°C a 200°C
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[Ex: 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de Isolamento |
PVC/TPU/Borracha de Silicone/PE/PP/XLPE/Nylon/outro |
Material da Bainha |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento Personalizado |
[Ex: 1m, 3ft, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Blindagem em Trança] |
| Impedância |
[Ex: 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de Curvatura |
[Ex: ≥5× diâmetro do cabo] |
Classificação de Corrente |
[Ex: 5A] |
| Classificação de Tensão |
[Ex: 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[Ex: USB Tipo-C, Jack de 3,5 mm, RJ45] |
Bainha |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Embalagem |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, ex: cobre/banhado a níquel) |
Perfil da Empresa
Fabricante de fios e cabos Linke Cable Technology Co., Ltd é um fornecedor líder de cabos na China com mais de 10 anos de experiência em P&D, produção e marketing. Fornecemos vários cabos e soluções de cabos personalizados em todo o mundo.
Especializações
Cabo de carregamento para veículos elétricos, cabo médico, cabo de silicone, cabo de mola, cabo trançado, cabo de reboque, fio UL, cabo automotivo e muito mais.
Na Linke Cable, usamos uma abordagem de engenheiro para engenheiro para desenvolver melhores cabos para os clientes e melhorar a qualidade de vida.
Certificações UL
Condutor Único, Isolamento Termoplástico
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Múltiplos Condutores, Isolamento Termoplástico
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Condutor Único, Isolamento Termofixo
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Perguntas Frequentes
Vocês são um fabricante ou empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do courier.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover sua empresa.
Para mais informações, sinta-se à vontade para entrar em contato conosco!
