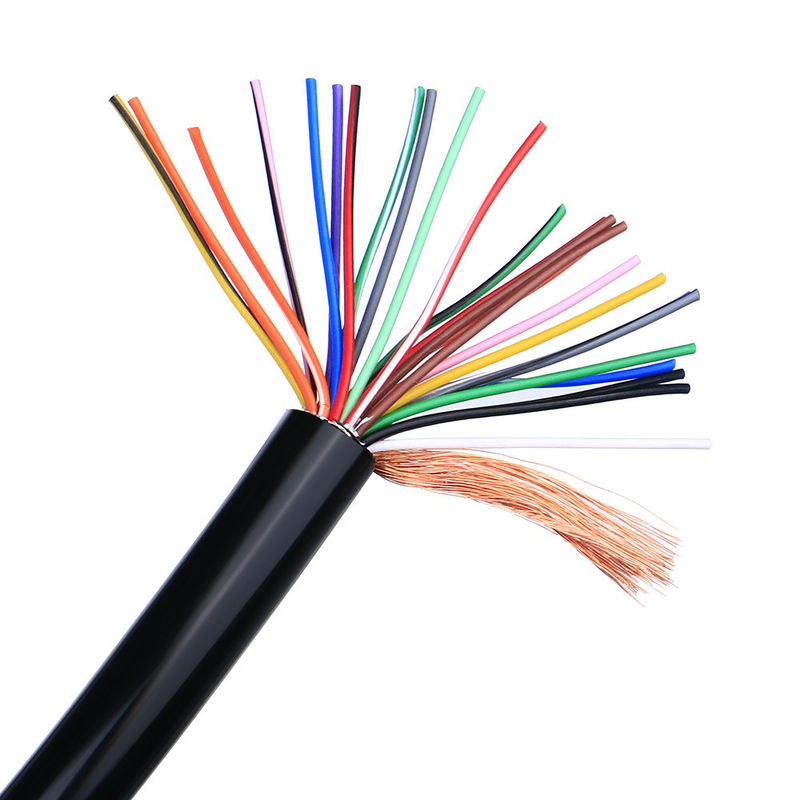

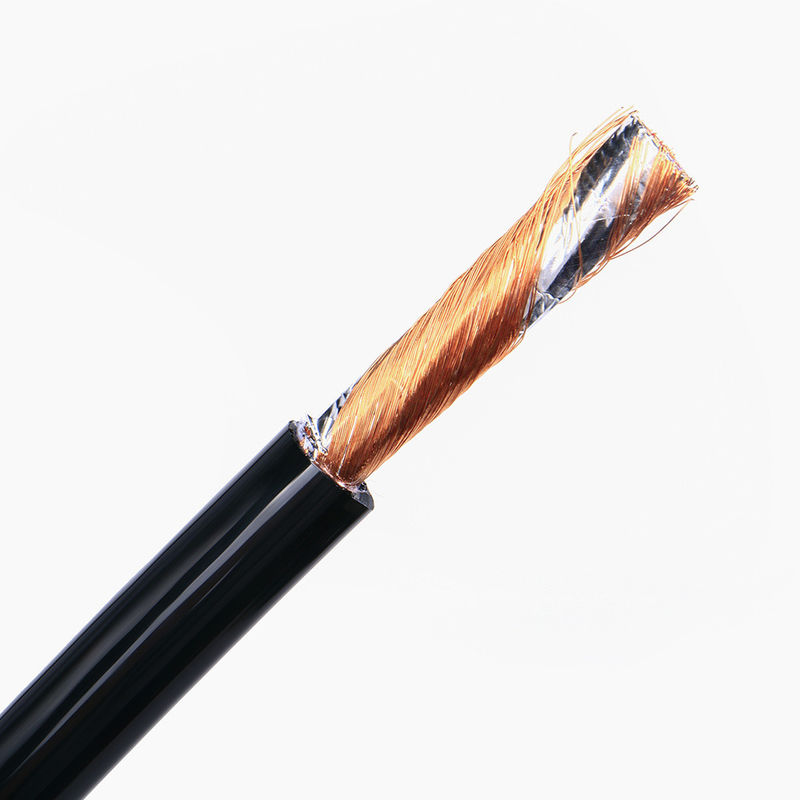

Cabo Flexível de PVC Blindado com Malha Trançada de Cobre de Alto Desempenho EMC com Condutor de Cobre Estanhado para Aplicações de 600V

Não.

Item de teste

Condição de teste

Requisito de teste

Dados de teste

Resultado

1

Inspeção de Estrutura

1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média

Cumpra a tabela de tamanho de fio

Consulte o registro de teste

Passar

2

Choque Térmico

Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra.

Sem rachaduras na superfície da amostra

Sem rachaduras

Passar

3

Deformação por Calor

1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição

1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%

Consulte o registro de teste

Passar

4

FT2

Aplique uma chama padrão a uma altura de 125 mm uma vez

1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis ​​próximos

Consulte o registro de teste

Passar

5

Envelhecimento

1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração

1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento

Consulte o registro de teste

Passar

6

Curva Fria

Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura

Sem rachaduras na superfície da amostra

Sem rachaduras

Passar

7

Resistência do condutor

Meça a resistência do condutor central de um metro com medidor de resistência DC

A 20°C, resistência de 8AWG ≤ 2,23Ω/km

Consulte o registro de teste

Passar
