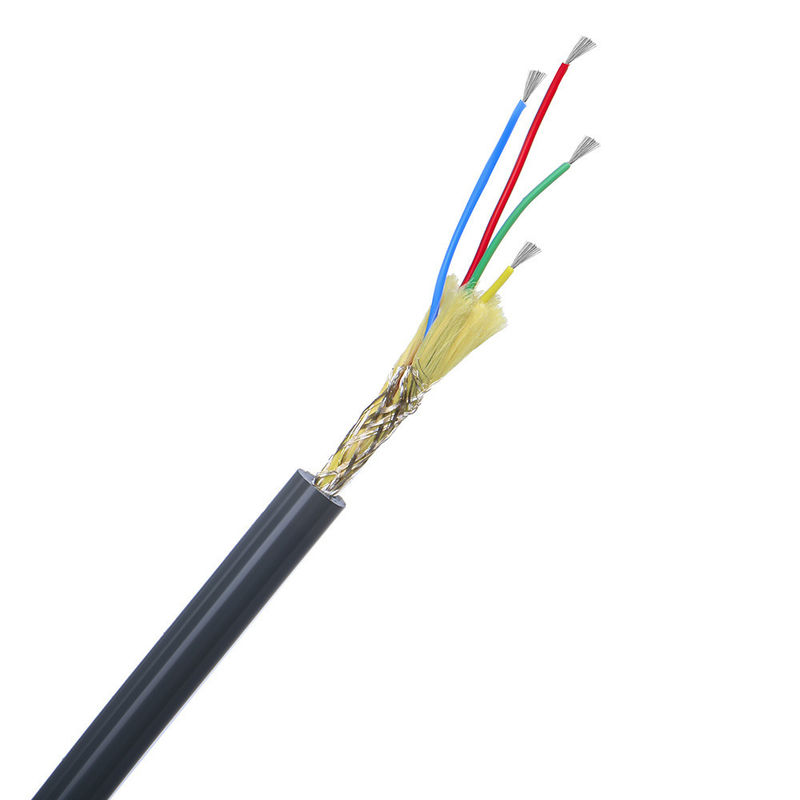

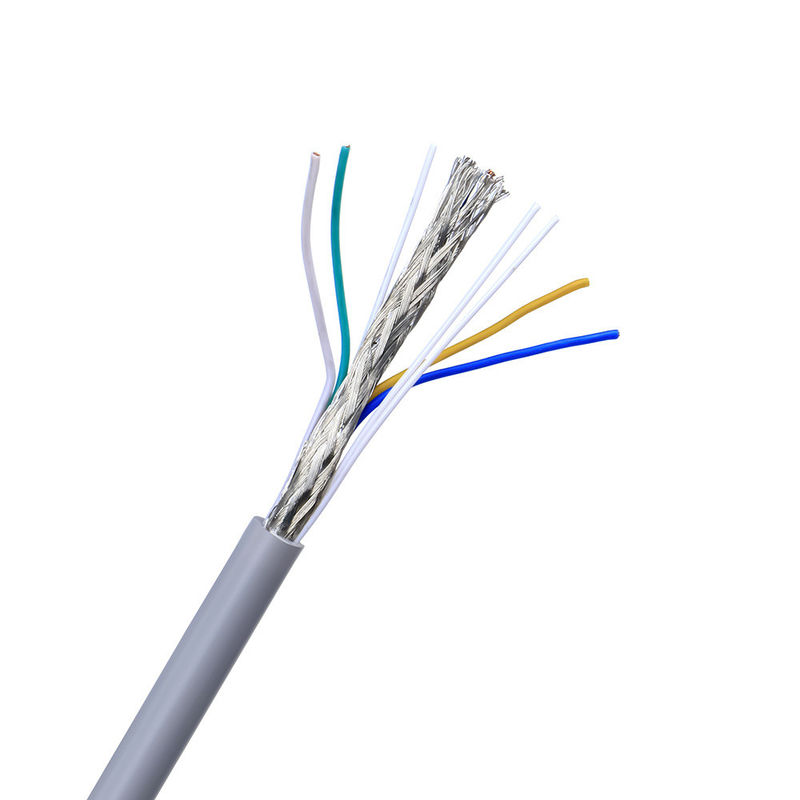

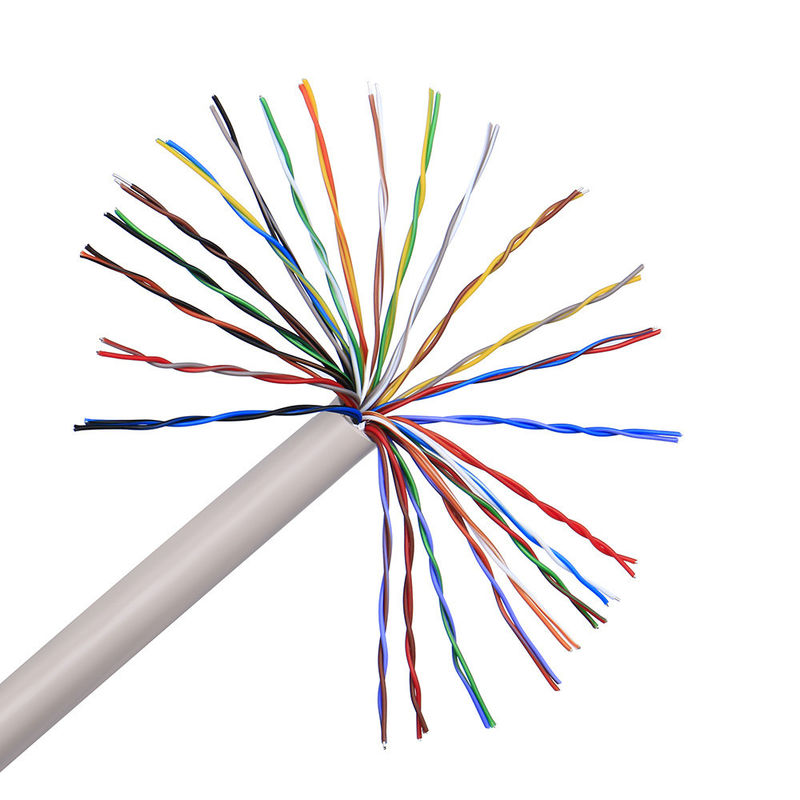

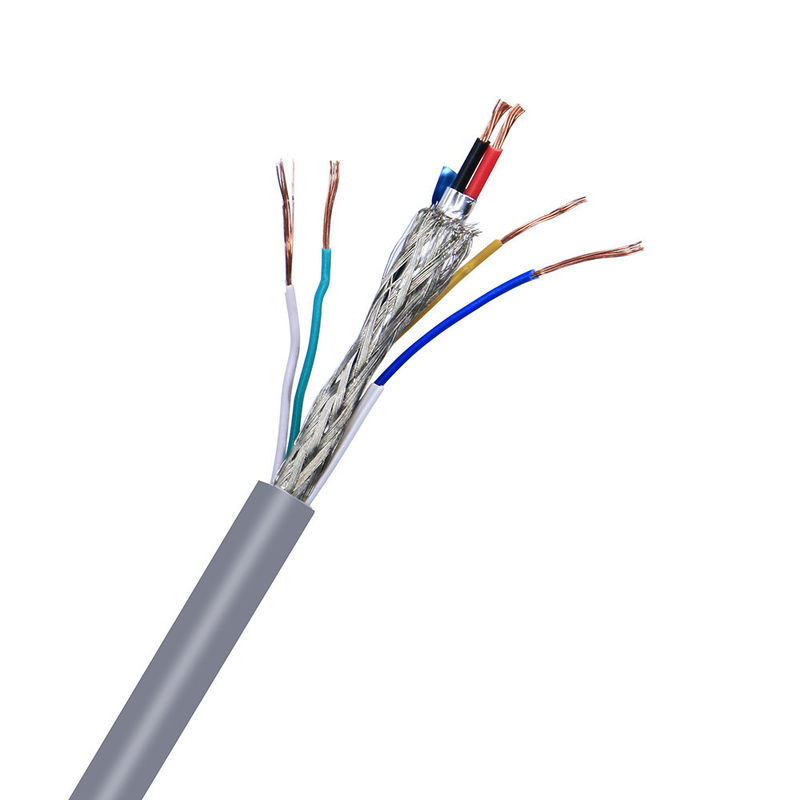

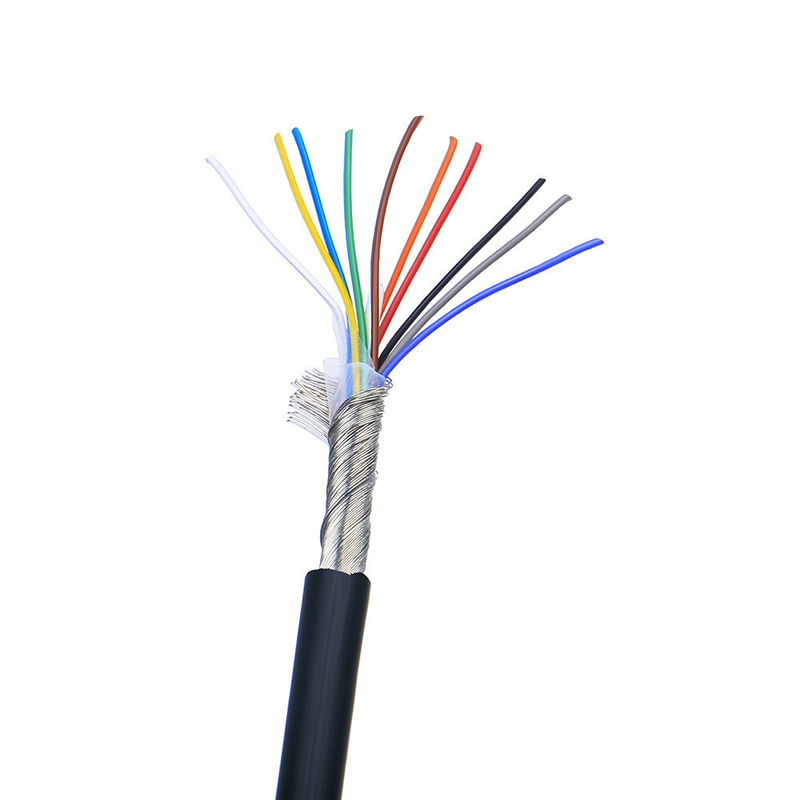

Concebido para aplicações de baixa e média tensão em sistemas de transmissão de som, áudio, instrumentação e computadores.
Especificações técnicas
Temperatura nominal:80°C
Voltagem nominal:300 V
Condutor:De cobre sólido ou em flocos, em lata ou nu
Isolamento:PVC
Proteção:Fios de cobre, de fibras de poliéster ou de poliéster, com uma cobertura superior a 80%
Colete:PVC
Classificação de chama:Superado o ensaio com chama vertical UL VW-1 FT1
Construção:Espessura de isolamento uniforme para facilitar o descolamento e o corte
Normas de certificação UL
| 1007 1330 1333 1591 1723 10064 10369 |
| 1015 1331 1569 1592 1901 10070 10483 |
| 1185 1332 1577 1672 10012 10269 |
| 2095 2129 2468 2586 2725 20233 20280 20963 |
| 2103 2463 2517 2587 2835 20276 20549 21198 |
| 2104 2464 2576 2661 2919 20279 20886 21664 |
| 3075 3173 3320 3386 3530 3689 30005 |
| 3123 3212 3321 3398 3577 3702 |
| Não, não, não, não. |
| Não, não, não, não, não. |
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5 × diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
{3}{l}{cabo multicoluna, soluções personalizadas de ponta a ponta, incluindo corte preciso, enxaguamento e instalação de braços (especificar material, por exemplo, cobre/niquel) |
|
|
Laboratório independente•Equipamento de ensaio completo•Controle de qualidade completo
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
|
- Não, não.
|
Ponto de ensaio
|
Condição de ensaio
|
Requisito de ensaio
|
Dados de ensaio
|
Resultado
|
|
1
|
Inspecção da estrutura
|
1. Cumprir o quadro de dimensões do fio2. Espessura mínima ≥ 80% da espessura média
|
Cumprir a tabela de tamanho do fio
|
Referência ao registo de ensaio
|
Passe
|
|
2
|
Choque térmico
|
Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra
|
Não há rachaduras na superfície da amostra
|
Sem rachaduras.
|
Passe
|
|
3
|
Deformação térmica
|
1. Medir a espessura da amostra (marcar a posição de medição) 2. Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento à temperatura especificada durante 1 hora3.Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora4. Re-medir a espessura da amostra na mesma posição
|
1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto2.
|
Referência ao registo de ensaio
|
Passe
|
|
4
|
FT2
|
Aplicar uma chama padrão a uma altura de 125 mm uma vez
|
1A chama não deve propagar-se ao longo do seu comprimento.
|
Referência ao registo de ensaio
|
Passe
|
|
5
|
Envelhecimento
|
1. Tomar cinco secções de revestimento de 200 mm de comprimento2. Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas3. Após retirar as amostras, colocá-las a temperatura ambiente 23±5°C durante 16 horas.Em seguida, testar o alongamento na ruptura e resistência à tração
|
1. alongamento antes de envelhecimento ≥ 300%, alongamento após envelhecimento ≥ 80% do que antes de envelhecimento2. resistência à tração antes de envelhecimento > 1,41 kg/mm2, resistência à tração após envelhecimento ≥ 80% do que antes de envelhecimento
|
Referência ao registo de ensaio
|
Passe
|
|
6
|
Cold Bend
|
Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura
|
Não há rachaduras na superfície da amostra
|
Sem rachaduras.
|
Passe
|
|
7
|
Resistência do condutor
|
Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Referência ao registo de ensaio
|
Passe
|
A Linke cable technology (DongGuan) Co. Ltd. concentra-se na investigação e desenvolvimento e no desenvolvimento de equipamentos de telecomunicações.
fornecer soluções profissionais para o Cable&Wire,especialmente para o
Contiverá:
Cabo robótico humanoide,
Cabo de alimentação/cabo de dados AI,
Cabos semicondutores/cabos automáticos industriais,
Cabo de sensores,
Novo cabo de energia,
Cabos de beleza médicos,
Cabo de arame UL,
A Linke Cable dispõe de capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
Obtivemos a seguinte autorização de produto: UL 758,CCC,RoHs,REACH,CE; Nós
Ter obtido o seguinte sistema de gestão da qualidade::A norma ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF 16949(Indústria automóvel)
Certificações de qualidade
Normas UL:UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
Normas UL:A partir de 1 de janeiro de 2017, a Comissão deve adotar medidas de controlo para assegurar que as medidas de controlo sejam adequadas ao nível dos Estados-Membros e que os Estados-Membros respeitantes sejam capazes de tomar as medidas adequadas.
Gestão da Qualidade:ISO9001, ISO13485, TS16949
Normas CNR:Material de fiação de aparelhos, PVC isolado extrudido único, classificado em 105°C, 1000V, classe I, grupo A, B ou AB, FT1 e/ou FT2
Certificações adicionais:Cabos de revestimento não integrados de PVC extrudados, classificados em 105 °C, 1000 V, classe I, classe I/II, grupo A, B ou AB, FT1 e/ou FT2
Certificações adicionais:Cabos de revestimento não integrados de TPU extrudidos, classificados em 80 °C, 300 V, classe I, classe I/II, grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional. Controlamos o seu pedido do início ao fim. Bem-vindo a nos visitar - forneceremos transporte de Shenzhen.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para avaliação. Os novos clientes devem pagar os custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100 metros. Devido ao peso do cabo, recomendamos encomendar quantidades adequadas para evitar altos custos de frete. O transporte marítimo é a opção mais econômica.
Posso fazer um desconto?
Descontos estão disponíveis com base na quantidade da encomenda. Podemos oferecer vantagens de preços e suporte de frete. Entre em contato conosco para mais detalhes.
A sua empresa aceita produção OEM?
Sim, oferecemos serviços OEM, incluindo a impressão do nome da sua empresa e cartões de qualidade personalizados para promover a sua marca.
