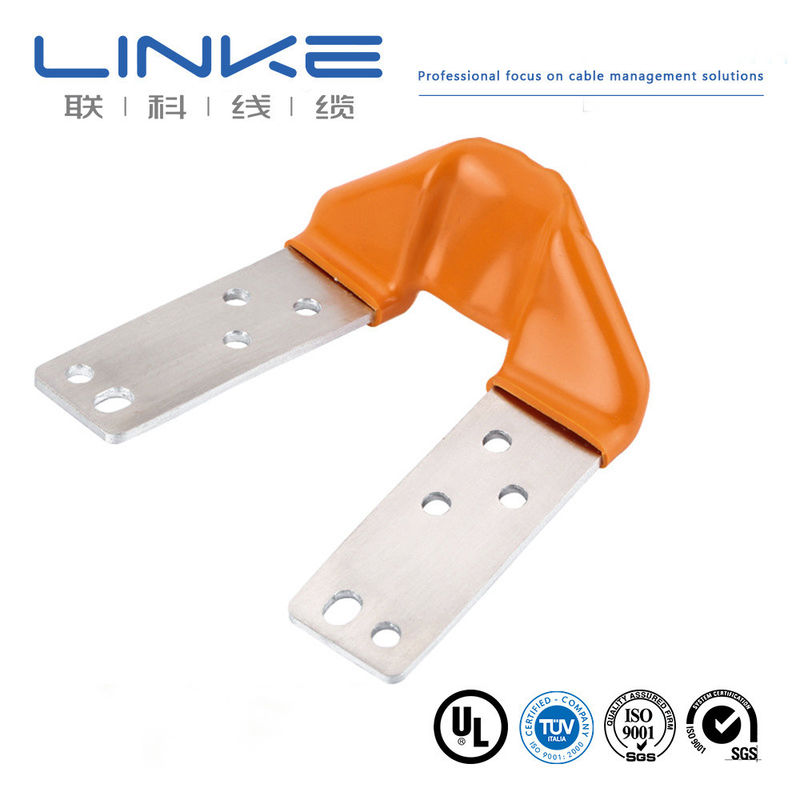

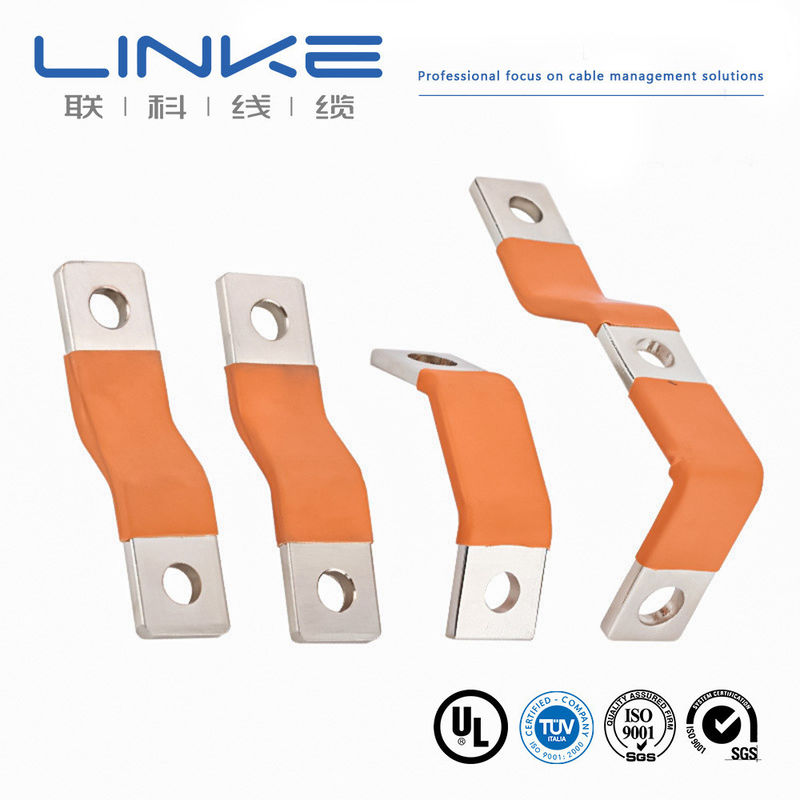

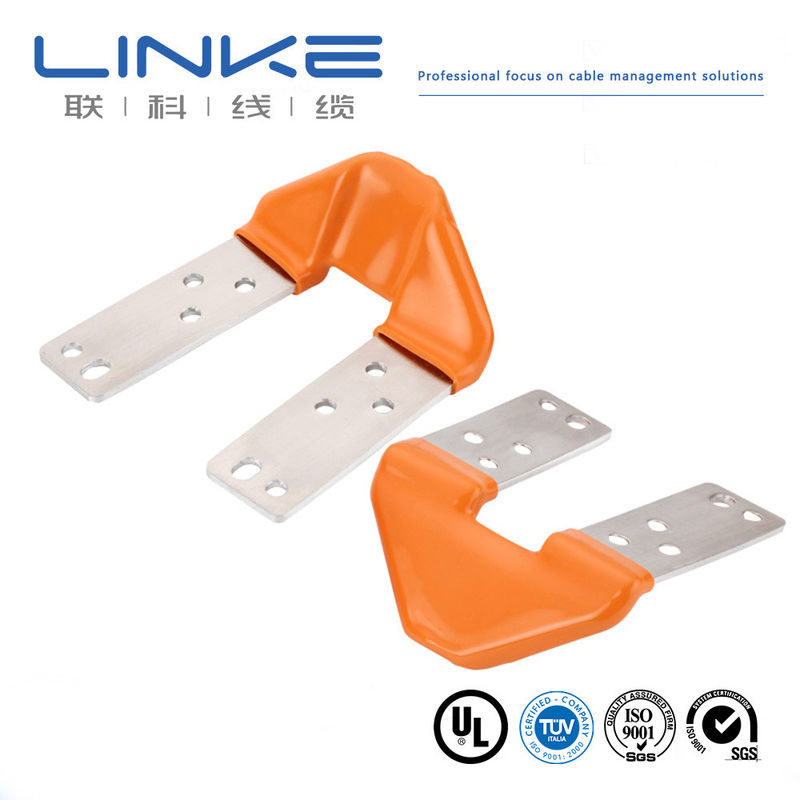

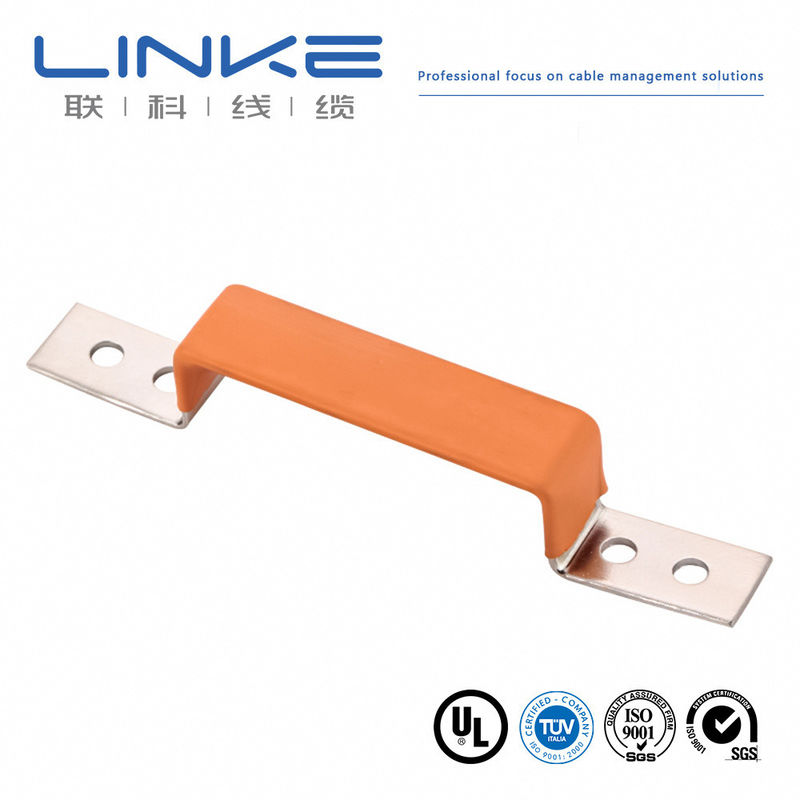

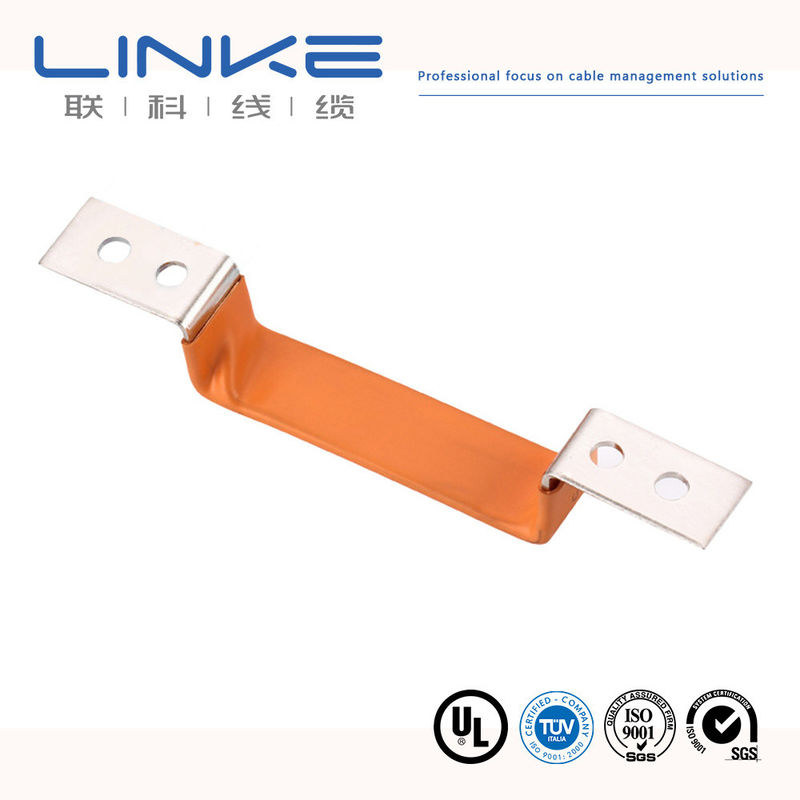

Barra de barramento flexível customizada isolada - Barra de barramento de cobre plana para aplicações de bateria
As barras de barramento flexíveis são fabricadas pela brasagem de peças de folha de cobre, utilizando 99,9% de cobre puro. Esta construção proporciona excelente condutividade com impurezas mínimas, enquanto as barras de barramento de cobre laminadas oferecem maior área de superfície para transporte de corrente.
Especificações da Folha de Cobre
Faixa de espessura: 0,05 mm a 0,3 mm. As superfícies de contato podem ser estanhadas ou prateadas de acordo com os requisitos do usuário. A capacidade de corrente é calculada com base em uma correia de malha de 1 metro quadrado com corrente de carga efetiva de 4A. Condutores de cobre com diferentes áreas seccionais apresentam parâmetros variados. Áreas maiores podem ser multicamadas ou configuradas como conjuntos.
Padrões de Material
| Padrão | Especificação |
|---|
| GB | Cobre T2 com Mín. 99,9% |
| DIN | E-Cu58 (Número: 2.0065) |
| EN | Cu-ETP (Número: CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| Outros | Materiais personalizados disponíveis mediante solicitação |
Especificações Técnicas
- Resistência: 0,00001Ω
- Condutividade: 57%
- Espessura da folha de cobre de camada única: 0,1/0,2/0,3/0,5/1,0 mm (espessura adequada aconselhada com base na estrutura da barra de barramento)
- Material Isolante: Revestimento por imersão em PVC com excelente desempenho, adequado para barras de barramento de formato especial, resistente à quebra durante dobras repetidas
- Desempenho de Isolamento: PE e PVC têm bom desempenho, com imersão em PVC superior a tubos termoencolhíveis de PE
- Retardador de Chama/Resistência ao Fogo: UL94-V-0 ou personalizado de acordo com seus requisitos
- Revestimento de Superfície: Opções de níquel, estanho ou prata disponíveis
- Espessura do Revestimento: Normalmente 3um a 12um ou personalizado
- Teste de Névoa Salina: Níquel suporta 240 horas em ambiente neutro (prata e estanho têm menor resistência)
- Teste de Dobra: Suporta 10.000 dobras em ângulo de 15 radianos sem quebra ou fratura
- Temperatura de Operação: -45°C a +150°C
- Resistência à Tração da Folha de Cobre: ≥500N
Desempenho do Teste de Vazamento
Resultados do teste de mangas de imersão em PVC:
- 3500VDC por 30s a 1,5 mm de espessura: Vazamento 0,025 MA
- 5000 VAC por 30s a 60s a 1,8 mm a 2,0 mm de espessura: Vazamento 0,065 MA
Fornecemos soluções personalizadas com base em seus requisitos específicos de tensão de trabalho.
Teste de Aumento de Temperatura
O teste varia com base na área transversal da barra de barramento flexível. Fornecemos relatórios completos de teste de aumento de temperatura antes da entrega, mediante solicitação.
Informações de Pedido
- Tempo de Cotação: 1-3 dias úteis após o recebimento de sua consulta
- Entrega de Amostra/Pedido de Teste: 5-15 dias úteis dependendo da estrutura da barra de barramento e do processo de fabricação
Certificações de Qualidade e Ambientais
- Gestão de Qualidade: Indústria Automotiva IATF 16949
- Ecológico: Em conformidade com ROHS, REACH
Opções de Condutor
Condutor: Fio de cobre recozido flexível nu
Isolamento: Cobre
Cores da Jaqueta: Preto, Laranja, Vermelho, Amarelo, Azul (isolamento simples e duplo)
Tamanhos em SQ MM (estilo europeu): Personalizável
Tamanhos em AWG (estilo norte-americano): Personalizável
Faixa de Temperatura: Personalizável
Opção de Isolamento de Silicone
Condutor: Fio de cobre recozido flexível nu
Isolamento: Silicone
Cores da Jaqueta: Preto, Laranja, Vermelho, Amarelo, Azul (isolamento simples e duplo)
Tamanhos em SQ MM: 4 mm² a 240 mm²
Tamanhos em AWG: 0AWG-10AWG
Faixa de Temperatura: -60°C a 200°C
Perfil do Fabricante
A Linke Cable Technology Co., Ltd é uma fabricante chinesa líder de cabos com mais de 10 anos de experiência em P&D, produção e marketing de produtos de fios e cabos. Somos especializados em fornecer soluções de cabos personalizadas em todo o mundo, incluindo cabos de carregamento para veículos elétricos, cabos médicos, cabos de silicone, cabos de mola, cabos trançados, cabos towlobe, fios UL e cabos automotivos.
Nossa abordagem focada em engenharia garante que desenvolvamos cabos superiores que aprimoram a qualidade e o desempenho para nossos clientes.
Certificações
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR- Material de Fiação de Eletrodomésticos
Perguntas Frequentes
Vocês são um fabricante ou uma empresa de trading?
Somos um fabricante profissional que controla seu pedido do início ao fim. Damos as boas-vindas a visitas e oferecemos serviço de busca em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para os clientes. Novos clientes devem pagar pelos custos de courier.
Qual é a sua quantidade mínima de pedido?
Normalmente 100m. No entanto, devido ao peso do cabo, recomendamos o pedido de quantidades adequadas para evitar altos custos de frete. O transporte marítimo é a opção mais econômica.
Posso obter um desconto?
Os descontos dependem da quantidade do pedido. Podemos oferecer descontos e cobrir os custos de frete para pedidos maiores. Entre em contato conosco para obter detalhes.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até mesmo personalizar cartões de qualidade para promover sua marca.
