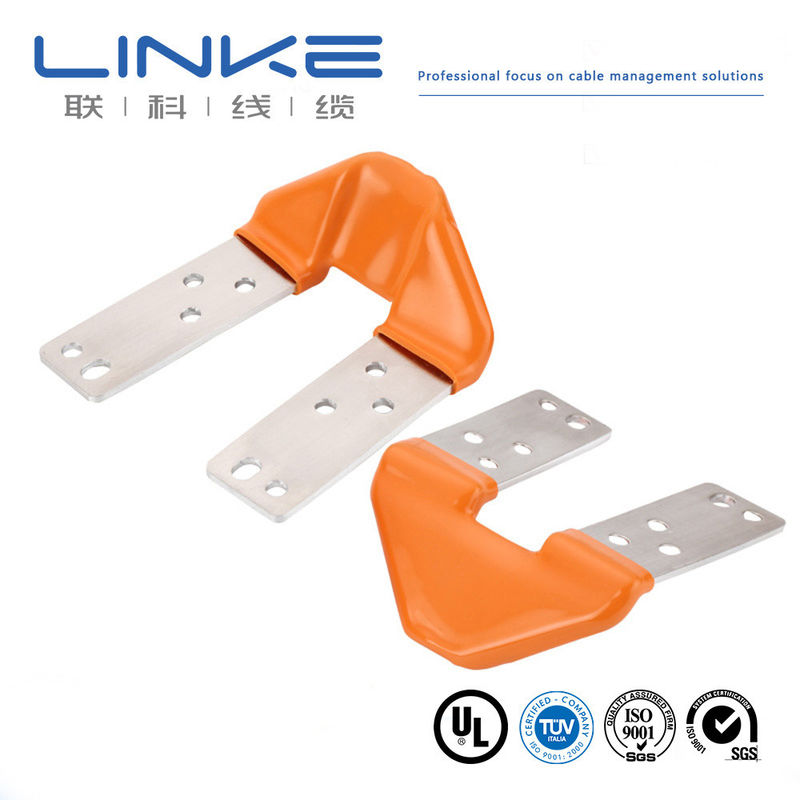

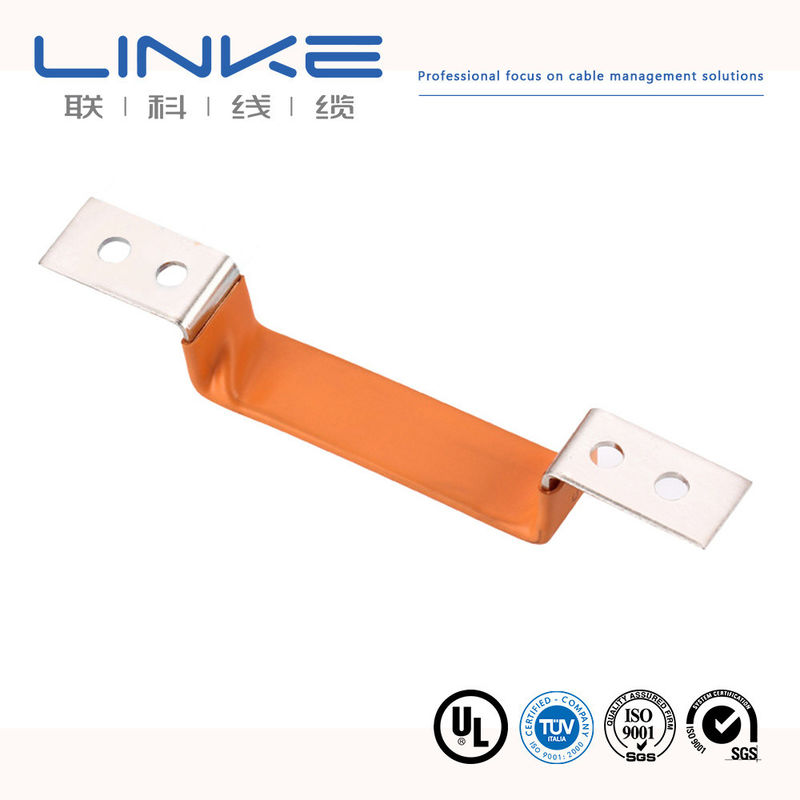

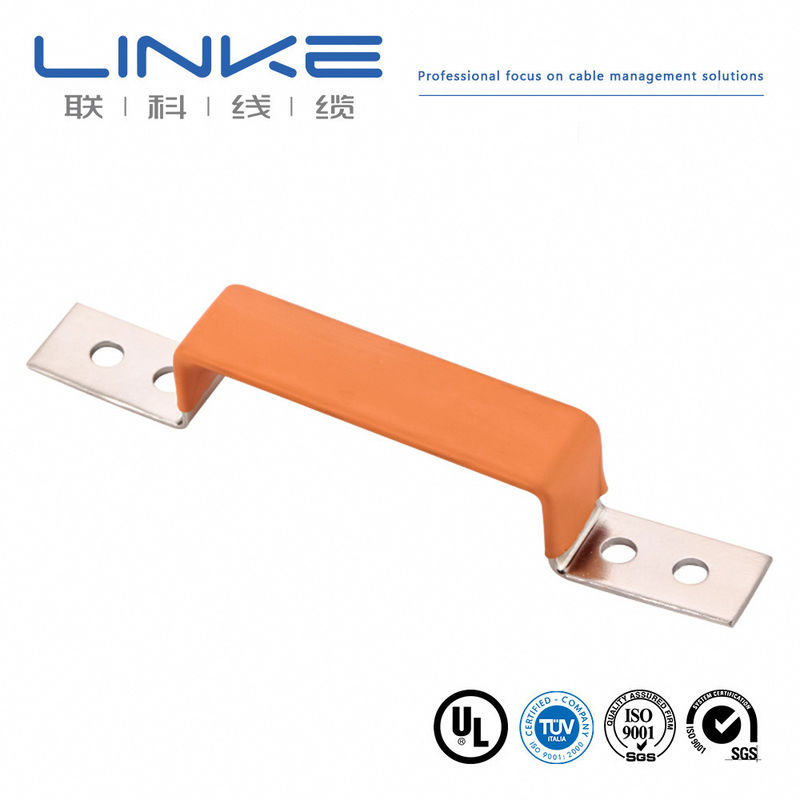

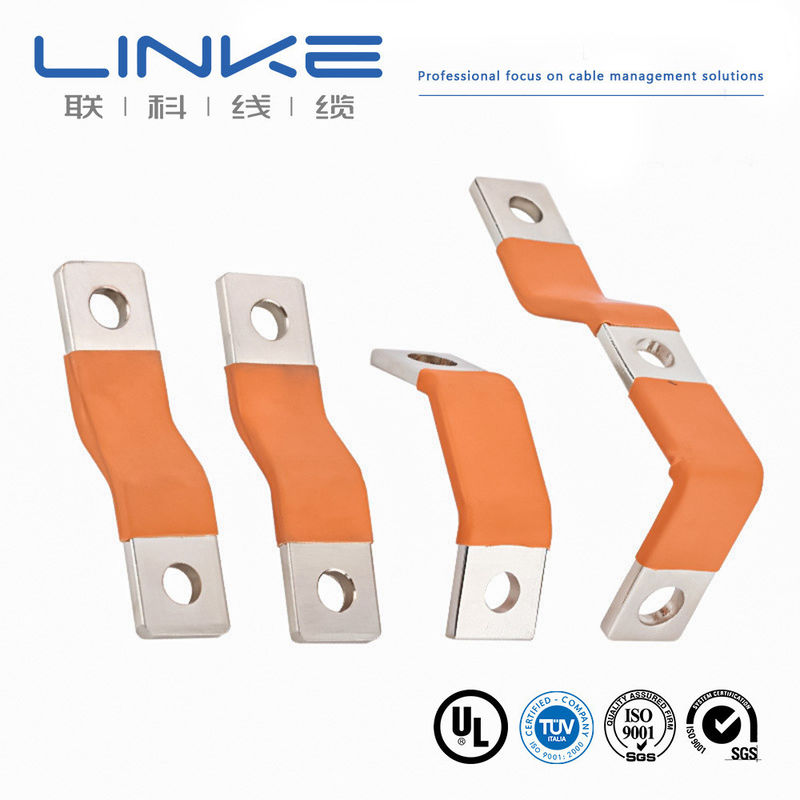

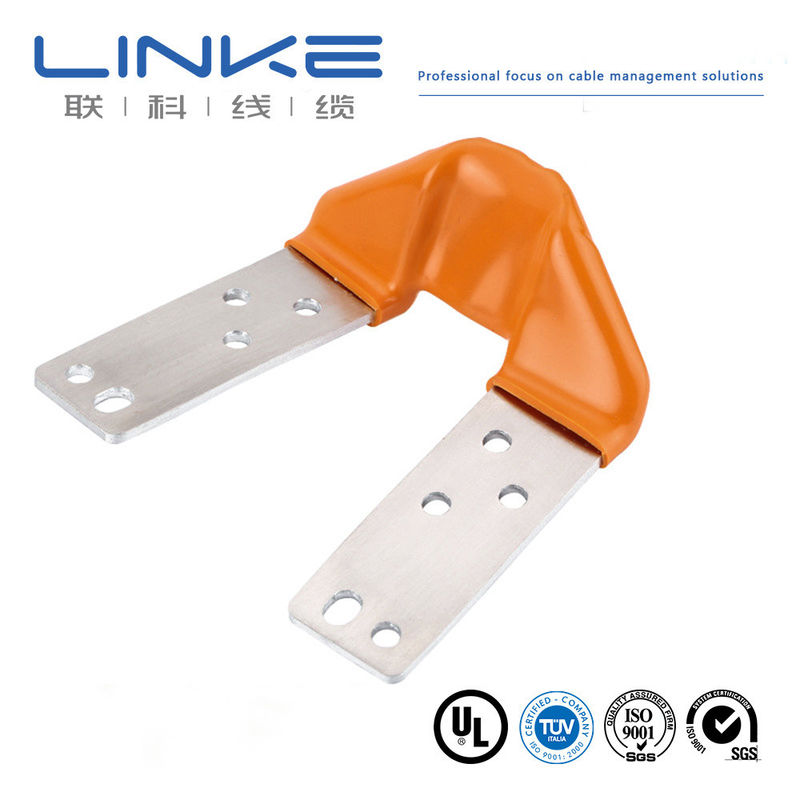

Barras flexíveis isoladas personalizadas - Barras de cobre planas para aplicações de baterias
As barras flexíveis são fabricadas por solda de peças de folha de cobre juntas, utilizando 99,9% de teor de cobre puro.enquanto barras de cobre laminadas oferecem maior área de superfície de carga de corrente.
Especificações da folha de cobre
Espesor de espessura: 0,05 mm a 0,3 mm. As superfícies de contacto podem ser enlatadas ou prateadas de acordo com as necessidades do utilizador.A capacidade de corrente é calculada com base em 1 correia de tricô quadrada com corrente de carga efetiva de 4AOs condutores de cobre com diferentes áreas de secção apresentam parâmetros variáveis.
Padrões materiais
| Padrão |
Especificações |
| GB |
T2 Cobre com 99,9% de min. |
| DIN |
E-Cu58 (número: 2.0065) |
| O que fazer? |
Cu-ETP (número: CW004A) |
| ISO |
Cu-ETP |
| S.U.N. |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Outros |
Materiais personalizados disponíveis mediante pedido |
Especificações técnicas
- Resistência: 0,00001Ω
- Conductividade: 57%
- Espessura de uma única camada de folha de cobre: 0,1/0,2/0,3/0,5/1,0 mm (consegue-se uma espessura adequada com base na estrutura da barra do autocarro)
- Material de isolamento: Revestimento de imersão em PVC com excelente desempenho, adequado para barras de autocarro de forma especial, resistente à quebra durante flexões repetidas
- Desempenho de isolamento: PE e PVC apresentam um bom desempenho, com o imersão de PVC superior aos tubos retrógrados de PE
- Retardante de Chama/Resistência ao Fogo: UL94-V-0 ou personalizado de acordo com as suas necessidades
- Revestimento de superfície: Opções de níquel, estanho ou prata disponíveis
- Espessura de revestimento: normalmente de 3um a 12um ou sob medida
- Teste de sal: o níquel resiste 240 horas em ambiente neutro (a prata e o estanho têm menor resistência)
- Teste de curvatura: Resiste a 10.000 curvas a 15 ângulos radianos sem quebra ou fratura
- Temperatura de funcionamento: -45°C a +150°C
- Resistência à tração da folha de cobre: ≥ 500N
Desempenho dos ensaios de fuga
Resultados dos ensaios de mangas de imersão em PVC:
- 3500VDC durante 30 segundos a uma espessura de 1,5 mm: vazamento 0,025 MA
- 5000 VAC para 30 a 60 a 1,8 mm a 2,0 mm de espessura: vazamento 0,065 MA
Fornecemos soluções personalizadas com base nas suas necessidades específicas de tensão de trabalho.
Ensaios de aumento de temperatura
Os testes variam de acordo com a área de secção transversal flexível da barra.
Informações de encomenda
- Tempo de citação: 1-3 dias úteis após recebimento do seu pedido
- Entrega de encomendas de amostras/encomendas de ensaio: 5-15 dias úteis, dependendo da estrutura das barras do autocarro e do processo de fabrico
Certificações de Qualidade e Meio Ambiente
- Gestão da Qualidade: Indústria Automóvel IATF 16949
- Amigável para o ambiente: compatível com a ROHS, REACH
Opções do condutor
Condutor: Flexível
Isolamento: cobre
Cores da jaqueta: Preto, Laranja, Vermelho, Amarelo, Azul (isolado único e duplo)
Tamanhos SQ MM (estilo europeu): Personalizaveis
Tamanhos AWG (estilo norte-americano): Personalizaveis
Intervalo de temperatura: Personalizavel
Opção com isolamento de silicone
Condutor: Flexível
Isolamento: silicone
Cores da jaqueta: Preto, Laranja, Vermelho, Amarelo, Azul (isolado único e duplo)
Dimensões SQ MM: de 4 a 240 mm quadrados
Tamanhos AWG: 0AWG-10AWG
Intervalo de temperatura: -60°C a 200°C
Perfil do fabricante

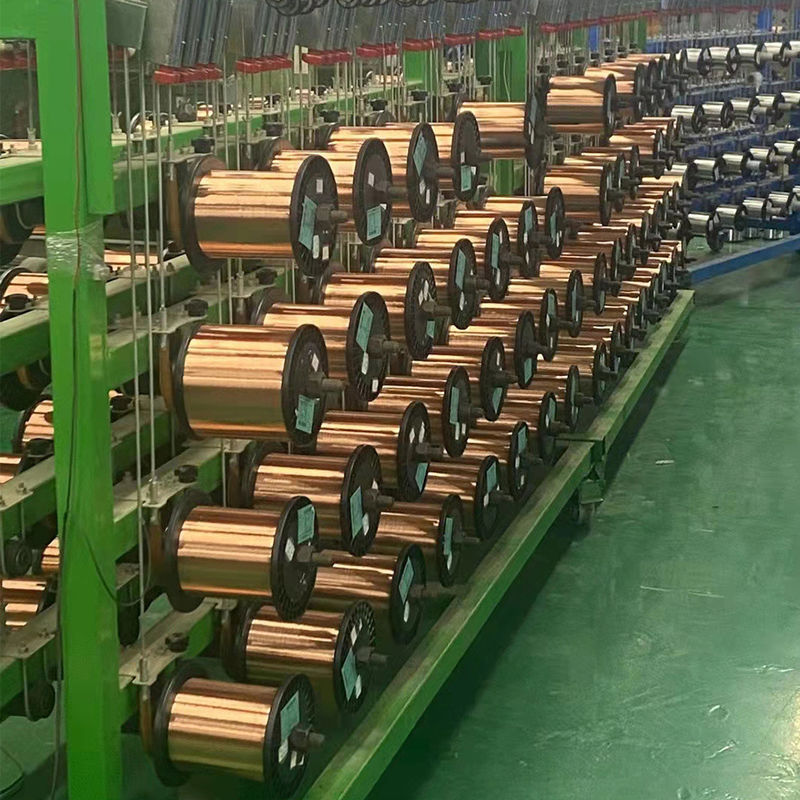

A Linke Cable Technology Co., Ltd. é um dos principais fabricantes chineses de cabos com mais de 10 anos de experiência em P&D, produção e comercialização de produtos de fios e cabos.Somos especializados em fornecer soluções de cabos personalizadas em todo o mundo., incluindo cabos de carregamento de veículos elétricos, cabos médicos, cabos de silicone, cabos de mola, cabos trançados, cabos de reboque, fios UL e cabos automotivos.
A nossa abordagem centrada na engenharia garante que desenvolvemos cabos superiores que melhoram a qualidade e o desempenho para os nossos clientes.
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5* de diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele) |
Certificações
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
A partir de 1 de janeiro de 2017, a Comissão deve adotar medidas de controlo para assegurar que as medidas de controlo sejam adequadas ao nível dos Estados-Membros e que os Estados-Membros respeitantes sejam capazes de tomar as medidas adequadas.
ISO9001 e ISO13485, TS16949
CNR - Material de fiação do aparelho
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional que controla a sua encomenda do início ao fim.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para os clientes. Os novos clientes devem pagar os custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, devido ao peso do cabo, recomendamos encomendar quantidades adequadas para evitar altos custos de frete.
Posso fazer um desconto?
Os descontos dependem da quantidade da encomenda. Podemos oferecer descontos e cobrir os custos de frete para encomendas maiores. Entre em contato conosco para mais detalhes.
A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar cartões de qualidade para promover a sua marca.
