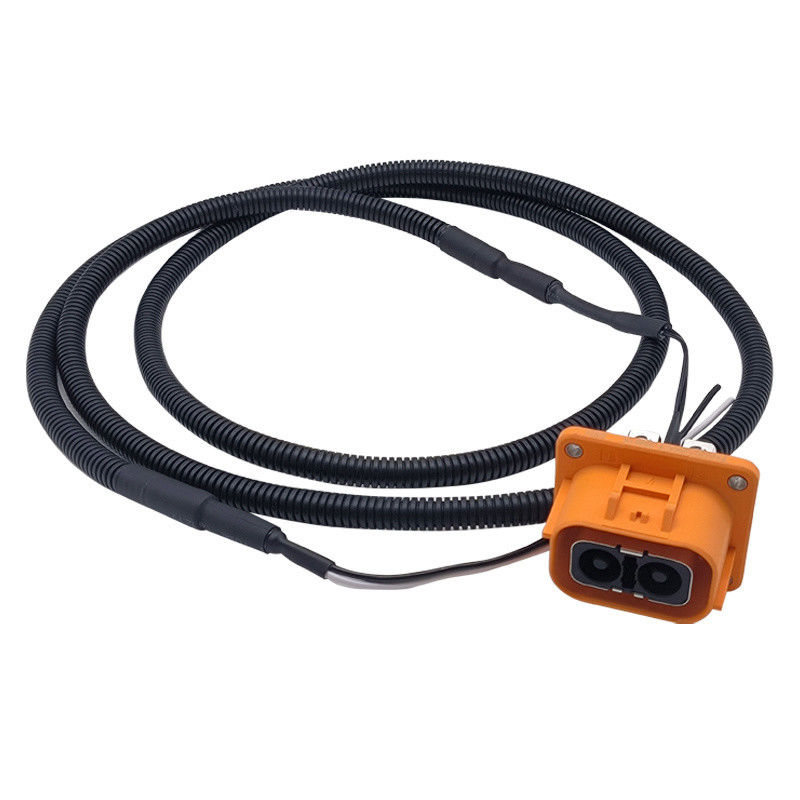

Cable solar de alimentação EV-PTC 310S personalizado
Cabos elétricos de alta tensão para carregamento de baterias fotovoltaicas e aplicações de arneses de fiação de novas energias renováveis.
Especificações do produto
| Nome do cabo |
Cableira EV |
| Especificação do cabo |
2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Conformidade |
Compatível com a RoHS |
Detalhes do condutor
| Ponto |
Materiais |
Tamanho |
O.D. (ref.) |
| A: 2C × 80 mm2 |
De cobre descartável |
2580/0,20 ± 0,008 mm |
120,40 ± 0,25 mm |
| B: 1C × 25 mm2 |
De cobre descartável |
798/0,20 ±0,008 mm |
70,00±0,20 mm |
| C: 1C × 4 mm2 |
De cobre descartável |
224/0,15±0,008mm + 10/1#Tinsel+1000D Kevlar |
20,70 ± 0,15 mm |
| D: (3C × 0,75 mm2) ((P2) |
De cobre descartável |
40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar |
10,40 ± 0,10 mm |
| E: (7C × 0,75 mm2) |
De cobre descartável |
40/0.15±0.008mm + 10/0.19mm Tinsel + 200D Kevlar |
10,40 ± 0,10 mm |
Especificações de isolamento
| Ponto |
Materiais |
Min. Espessura média |
Min. Espessura em qualquer ponto |
- Uma overdose. |
| A-E |
O termo plástico (EF2585,85±3A) |
10,60 mm - 0,50 mm |
1.34 mm - 0,35 mm |
15.60±0.40 mm - 2.50±0.10 mm |
Características elétricas
Voltagem nominal:1000 V DC
Temperatura nominal:-40~90°C, isolamento -40~125°C
Resistência máxima do condutor (20°C):A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolamento Voltagem resistente:AC 2,5kV/5min, corrente de fuga ≤ 5mA
Completado Cable Voltagem resistir:AC 3,5 kV/15min, corrente de fuga ≤ 5mA
Min. Resistência de isolamento (20°C):500 MΩ.km
Propriedades físicas
Resistência à tração:≥ 20 MPa
Extensão:≥ 300%
Ensaio de pressão a alta temperatura:≤ 50%
Teste de choque térmico:Não há rachaduras.
Ensaio com chama:GB/T 18380.12-2008
Min. raio de curvatura:6×OD
Resistência à abrasão:≥ 2000 vezes
Características da construção do cabo
- Condutor:Fios de cobre aquecidos nus e flexíveis
- Isolamento:De fibras sintéticas
- Opções de cores:Colete preto, laranja, vermelho, amarelo, azul
- Disponíveis opções de isolamento único e duplo
- Tamanhos SQ MM (estilo europeu):4 mm a 240 mm
- Tamanhos AWG (estilo norte-americano):0AWG-10AWG
- Ampla gama de temperaturas:-60°C a 200°C
- Aparição de baixa viscosidade
Certificações de qualidade
UL1007
UL1185
UL1672
UL10070
UL10483
UL1015
UL1569
UL10012
UL10269
ISO9001
ISO13485 (em inglês)
TS16949
CNR
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional. Podemos controlar a sua encomenda do primeiro início ao último. Bem-vindo a nos visitar. Vamos buscá-lo em Shenzhen.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor encomendar uma quantidade adequada para evitar o alto frete. O transporte marítimo é a melhor opção.
Posso fazer um desconto?
Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.
A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover a sua empresa.
