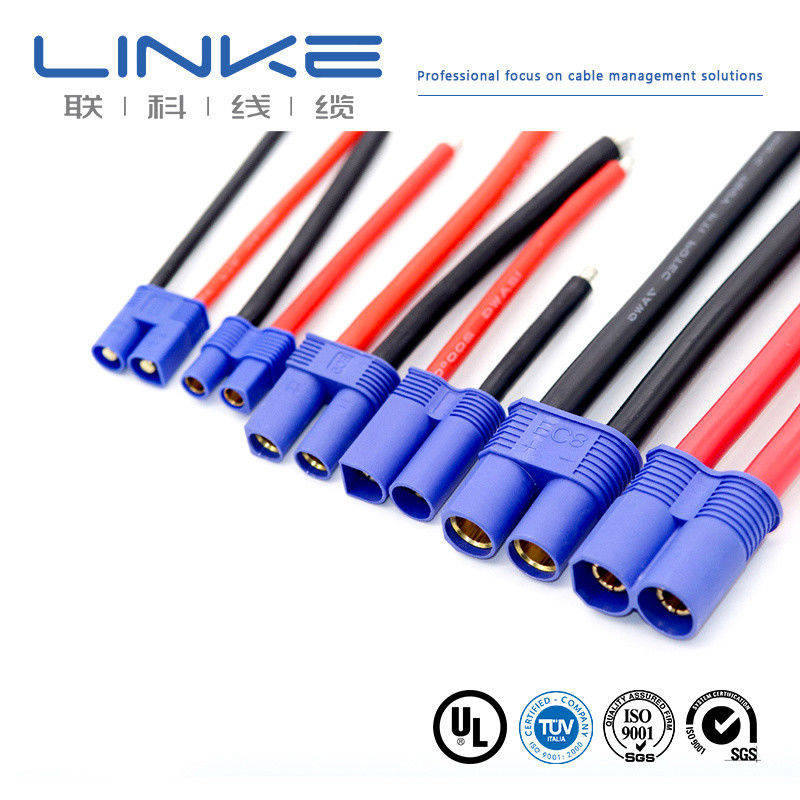

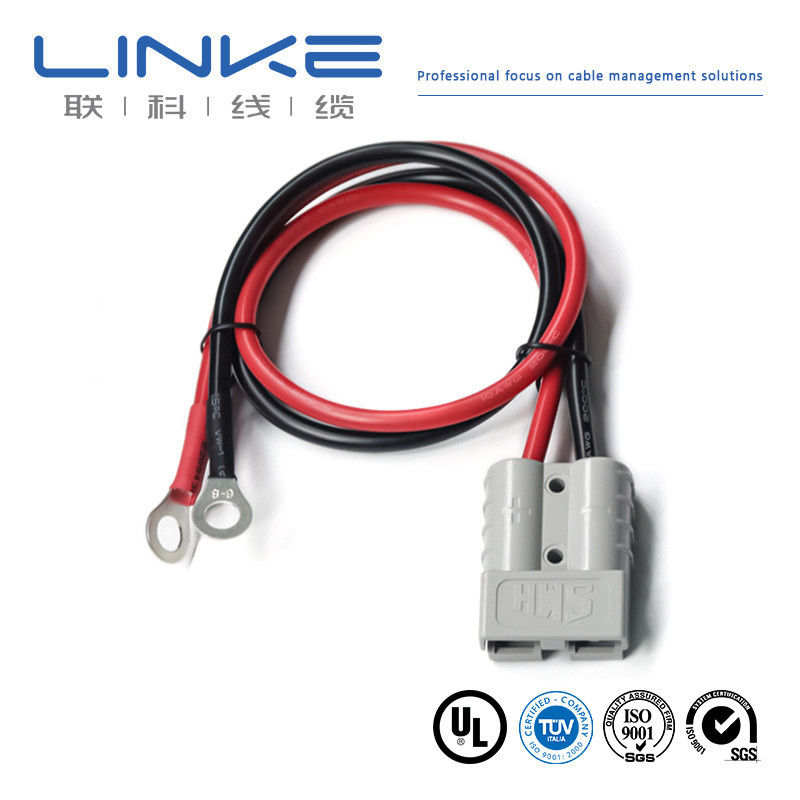

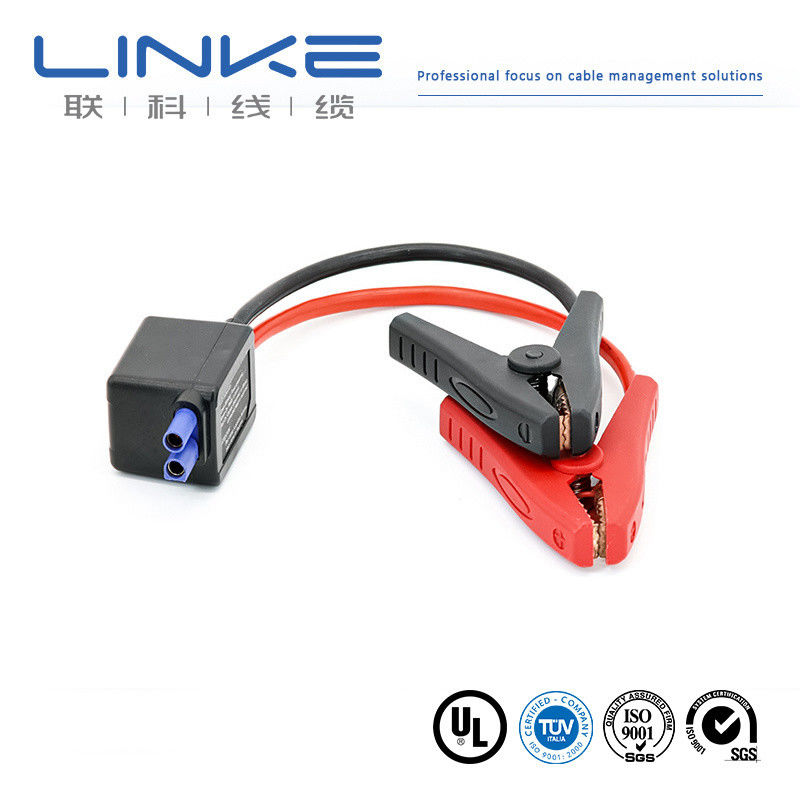

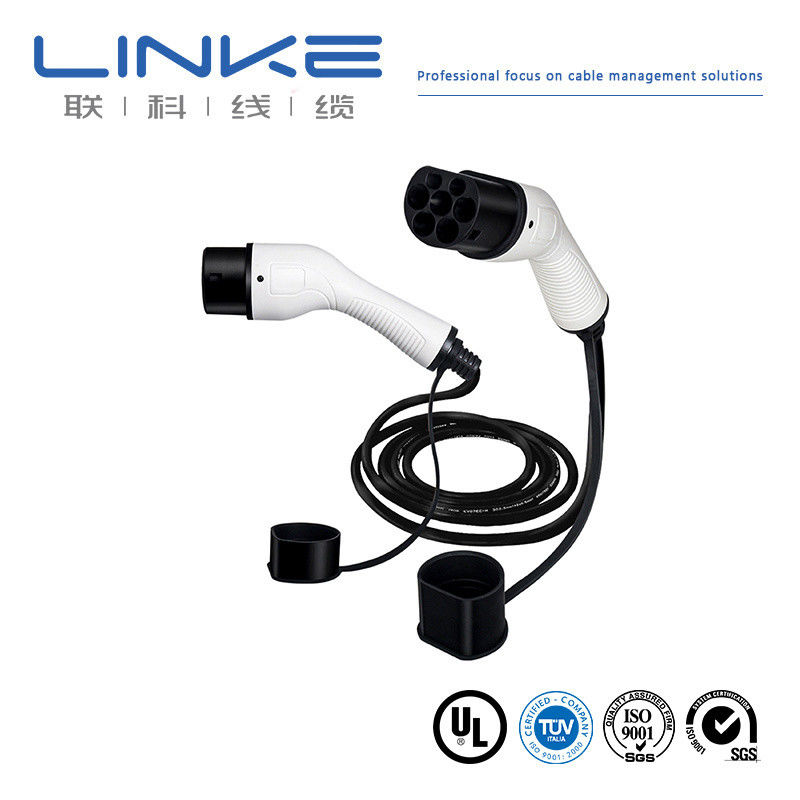

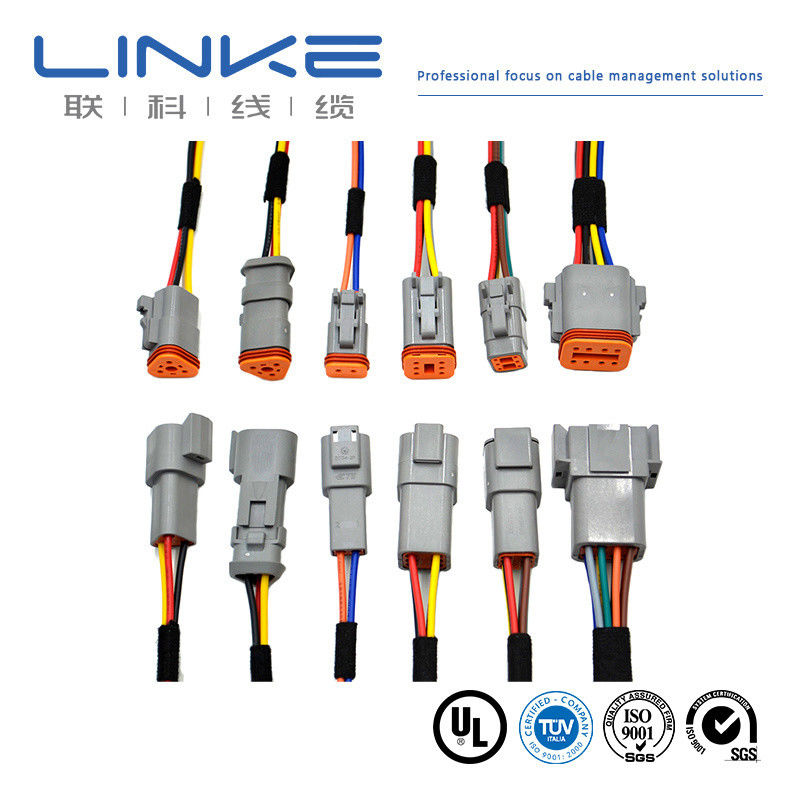

Arnês de arame eléctrico de alta tensão de 380 V premium com condutor de cobre nu e blindagem de borracha para veículos elétricos

2c*10AWG cabo de carregamento de veículos elétricos

3c*18AWG cabo de carregamento de veículos elétricos

5p cabo de carregamento EV

Lugar de origem:

Guangdong, China

Marca:

Linke

Certificação:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contacte-nos

Solicite um orçamento

Detalhes do produto

Modelo NÃO.:

LK-EV105

Tipo de plugue:

IEC 62196-2 (tipo 2), SAE J1772 Tipo 1

Condutor:

Cobre nu

Estrutura:

3034/0.20

Jaqueta:

Borracha

usar:

Carregando

Tipo:

Estação de carregamento lenta de EV

Tempo de espera:

7-15 dias

Tensão:

380 V

Cor:

Preto

Amostras:

US$ 1000/PCS 1 PCS (Min. Ordem)

Personalização:

Disponível

Custo de envio:

sobre o custo de envio e o tempo estimado de entrega.

Devoluções e reembolsos:

Você pode solicitar o reembolso em até 30 dias após o recebimento dos produtos.

Material condutor:

cobre/cobre estanhado

Tipo de condutor:

Fio torcido

Materiais Externos:

personalizar: PVC, PE, LSFOH, borracha de silicone

materiais isolantes:

personalizar:PVC、PE 、XLPE、EPR、SIR

Especificações:

0,1-450 mm²

Tensão nominal:

300-600V

temperatura nominal:

-60±200°C

Cor:

Personalizar

Tipo:

Isolado

Certificação:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacote:

Por rolo

Destacar:

2c*10AWG cabo de carregamento de veículos elétricos

3c*18AWG cabo de carregamento de veículos elétricos

5p cabo de carregamento EV

Termos do pagamento & do transporte

Quantidade de ordem mínima

1000 m

Preço

Negociável

Detalhes da embalagem

De acordo com a exigência

Tempo de entrega

7 a 15 dias

Termos de pagamento

Adiantamento de 30% e envio após receber o pagamento final de 70%

Habilidade da fonte

50000M/DAY

PRODUTOS CONEXOS

Vídeo

Cabos de elevador de condutor de cobre enlatados com isolamento de PVC e capa personalizável para aplicações de energia e controle

Obtenha o melhor preço

Vídeo

Cabo de Elevador de Fio Redondo com Condutor de Cobre Estanhado e Isolamento de PVC para Diversos Elevadores

Obtenha o melhor preço

Vídeo

Barras de ônibus flexíveis isoladas personalizadas de cobre plano para bateria com capacidade de 1200A

Obtenha o melhor preço

Vídeo

Barra de Cobre Isolada de 1200A com Isolamento Personalizável e Alta Condutividade para Aparelhos Elétricos a Vácuo

Obtenha o melhor preço

Contacte-nos

86-0769-81776230

86-18665106395

sales@linkecable.com

Contacte agora

Descrição do produto

Arneses de arame de alta tensão para veículos elétricos

Especificações do produto

NOME DO CABEL	Cableira EV
Especificações do cabo	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 Compatível com a RoHS

Construção detalhada

Ponto	Material do condutor	Tamanho do condutor	O.D. (Ref.)
A: 2C × 80 mm2	De cobre descartável	2580/0,20 ± 0,008 mm	120,40 ± 0,25 mm
B: 1C × 25 mm2	De cobre descartável	798/0,20 ±0,008 mm	70,00±0,20 mm
C: 1C × 4 mm2	De cobre descartável	224/0,15±0,008mm+10/1# Tinsel+1000D Kevlar	20,70 ± 0,15 mm
D: (3C × 0,75 mm2) ((P2)	De cobre descartável	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	10,40 ± 0,10 mm
E: (7C × 0,75 mm2)	De cobre descartável	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	10,40 ± 0,10 mm

Especificações de isolamento e de blindagem

Componente	Materiais	Min. Espessura média	- Uma overdose.
Isolamento	O termo plástico (EF2585,85±3A)	10,60 mm - 0,50 mm	15.60±0.40 mm - 2.50±0.10 mm
Capa de camisa	TPE	0.60mm	7.20±0.25 mm - 9.70±0.25 mm
Vestuário exterior	TPU	2.80mm	38.00+0.6/-1.00 mm

Propriedades eléctricas e físicas

Características elétricas

Propriedades físicas

Voltagem nominal:1000 V DC
Temperatura nominal:Colete -40°C a 90°C, isolamento -40°C a 125°C
Resistência máxima do condutor (20oC):
A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolamento Voltagem resistente:AC 2,5kV/5min, corrente de fuga ≤ 5mA
Completado Cable Voltagem resistir:AC 3,5 kV/15min, corrente de fuga ≤ 5mA
Min. Resistência de isolamento:500 MΩ.km

Resistência à tração:≥ 20 MPa
Extensão:≥ 300%
Ensaio com chama:GB/T 18380.12-2008
Ensaio de pressão a alta temperatura:≤ 50%
Teste de choque térmico:Não há rachaduras.
Teste de compatibilidade:GB/T 33594
Ensaio de resistência à esmagamento:GB/T 33594
Min. raio de curvatura:6*OD
Resistência à abrasão:≥ 2000 vezes

Referência da estrutura do cabo EV

Tipo	Condutor mm2	Estrutura	Material do condutor	Espessura do isolamento	Material de isolamento	OD de isolamento	Resistência do condutor a 20oC
EV-YJ	1.5	48/0.20	cobre	0.6	silicone	2.90±0.15	≤ 12.7
EV-YJ	2.5	80/0.20	cobre	0.7	silicone	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	cobre	0.8	silicone	4.30±0.15	≤ 4.71
EV-YJ	6	196/0.20	cobre	0.8	silicone	5.10±0.20	≤ 3.14
EV-YJ	10	322/0.20	cobre	1.00	silicone	6.70±0.20	≤ 1.82
EV-YJ	16	513/0.20	cobre	1.10	silicone	8.00±0.30	≤ 1.16
EV-YJ	25	798/0.20	cobre	1.3	silicone	90,80 ± 0.30	≤ 0.743
EV-YJ	35	1121/0.20	cobre	1.3	silicone	11.40±0.30	≤ 0.527
EV-YJ	50	1596/0.20	cobre	1.50	silicone	13.50±0.30	≤ 0.368
EV-YJ	70	2242/0.20	cobre	1.50	silicone	15.50±0.40	≤ 0.259
EV-YJ	95	3034/0.20	cobre	1.50	silicone	17.50±0.50	≤ 0.196

Características fundamentais

Condutor:Fios de cobre aquecidos, nus
Isolamento:De fibras sintéticas
Opções de cor:Colete preto, laranja, vermelho, amarelo, azul
Tipos de isolamento:Isolados simples e duplos
Tamanhos SQ MM (estilo europeu):4 mm a 240 mm
Tamanhos AWG (estilo norte-americano):0AWG-10AWG
Ampla gama de temperaturas:-60°C a 200°C

Certificações e normas de qualidade

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de fiação dos aparelhos
PVC extrudido isolado único, de 105oC, 1000V
Cabos de revestimento não integrados de PVC extrudados, de 105oC, 1000V
Cabos de TPU não integrados, com revestimento, extrudidos, de potência nominal de 80oC, 300V

Perguntas Frequentes

1É fabricante ou empresa comercial?

Somos um fabricante profissional. Podemos controlar a sua encomenda do primeiro início ao último. Bem-vindo a nos visitar. Vamos buscá-lo em Shenzhen.

2Como posso obter uma amostra para testar a sua qualidade?

As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.

3Qual é a sua quantidade mínima de encomenda?

Normalmente 100m. No entanto, o cabo é muito pesado. É melhor encomendar uma quantidade adequada para evitar o alto frete. O transporte marítimo é a melhor opção.

4Posso fazer um desconto?

Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.

5A sua empresa aceita produção OEM?

Sim, podemos imprimir o nome da sua empresa, e até personalizamos o cartão de qualidade para promover a sua empresa.

Para mais informações, não hesite em contactar-nos!
