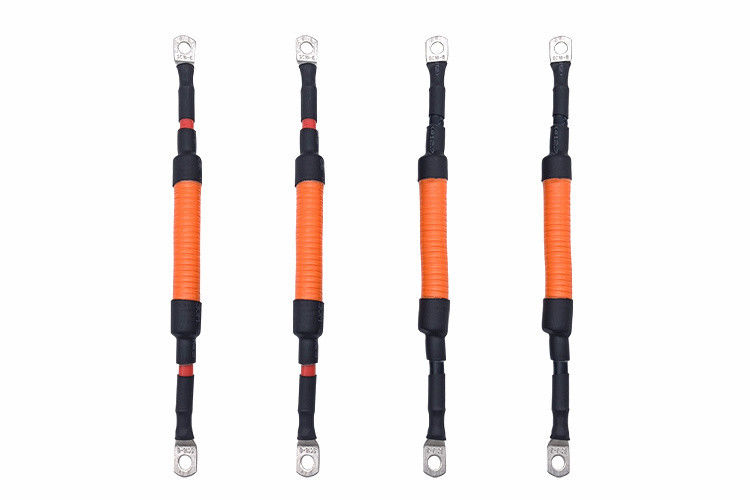

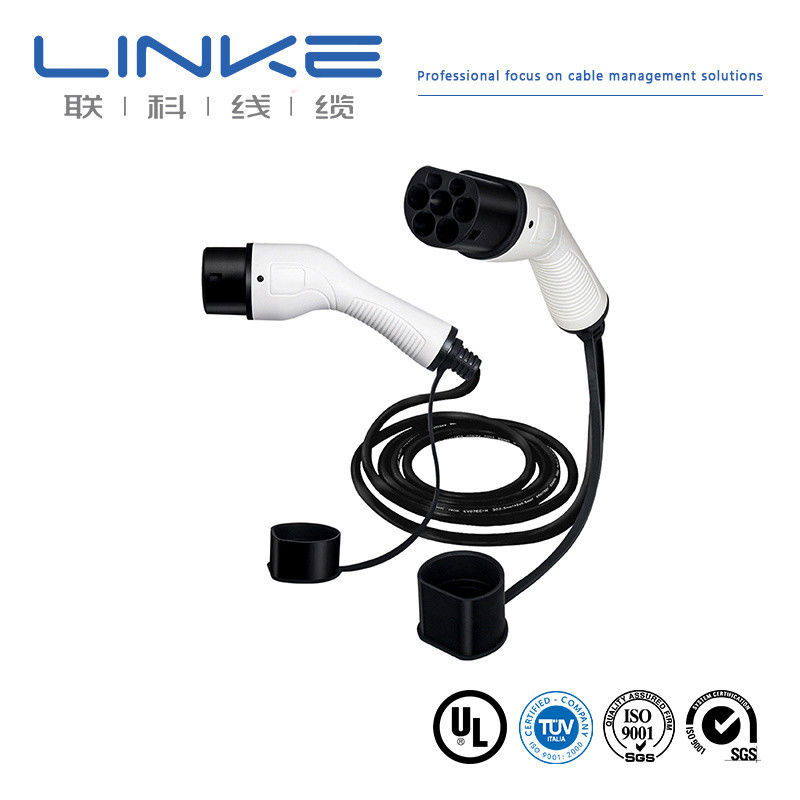

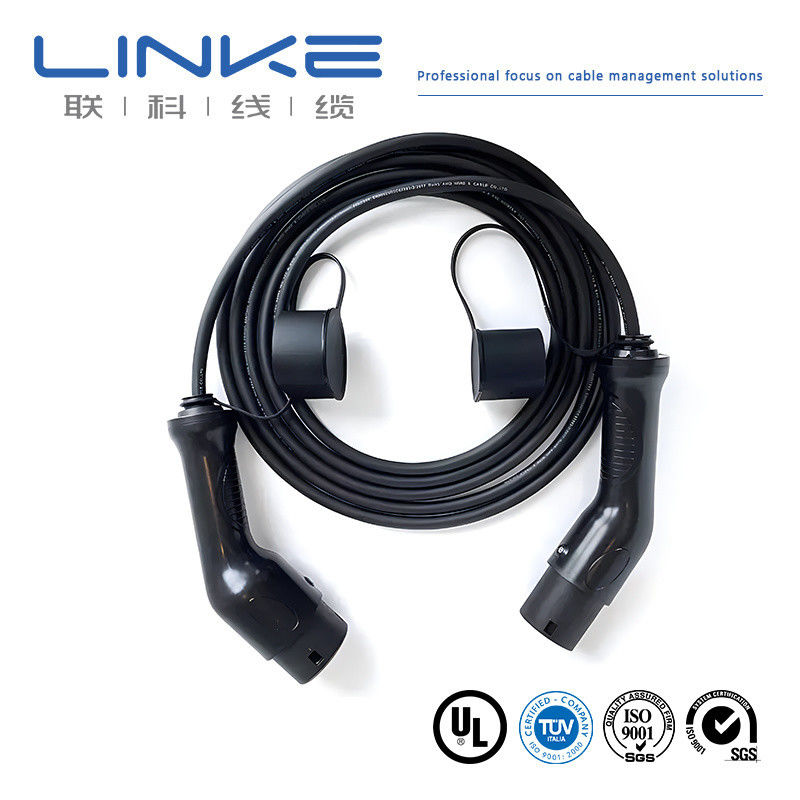

Cable de ligação de bateria de alta tensão para veículos eléctricos
Fábrica de fontes de energia elétrica novo recipiente de veículo elétrico cabo de conexão de bateria de energia, fio de carregamento de alta tensão,e cabos de fiação para veículos elétricos concebidos para um desempenho e segurança ideais.
Especificações do produto
| Especificações |
NOME DO CABEL |
Cableira EV |
| Especificações do cabo |
2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Compatível com a RoHS |
Construção detalhada
| Ponto |
A: 2C × 80 mm2 |
B: 1C × 25 mm2 |
C: 1C × 4 mm2 |
D: (3C × 0,75 mm2) ((P2) |
E: (7C × 0,75 mm2) |
| Condução |
|
| Materiais |
De cobre descartável |
| Tamanho |
2580/0,20 ± 0,008 mm |
798/0,20 ±0,008 mm |
224/0,15±0,008mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| O.D. (Ref.) |
120,40 ± 0,25 mm |
70,00±0,20 mm |
20,70 ± 0,15 mm |
10,40 ± 0,10 mm |
10,40 ± 0,10 mm |
| Isolamento |
|
| Materiais |
O termoplástico ((EF2585,85±3A) |
| Espessura média mínima |
1.60mm |
1.20mm |
1.00 mm |
0.50mm |
0.50mm |
| Espessura mínima em qualquer ponto |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| - Uma overdose. |
150,60 ± 0,40 mm |
90,60±0,30 mm |
40,70 ± 0,20 mm |
20,50 ± 0,10 mm |
20,50 ± 0,10 mm |
Detalhes adicionais da construção
| CABLING-1 |
Enchimento |
/ |
Algodão |
Algodão |
| Materiais |
/ |
AL-mylar (de frente para fora) |
De tecido não tecido |
|
| - O que foi? |
|
| Materiais |
/ |
Cobre enlatado |
/ |
|
| Tamanho |
/ |
0.12 mm, ≥ 60% |
/ |
|
| Vestido interior |
|
| Materiais |
/ |
TPE |
TPE |
|
| Espessura média mínima |
/ |
0.60mm |
0.60mm |
|
| Espessura mínima em qualquer ponto |
/ |
0.42mm |
0.42mm |
|
| - Uma overdose. |
/ |
7.20±0.25 mm |
90,70 ± 0,25 mm |
|
| CABALHO |
|
| Enchimento |
Fios reforçados de PP |
| Materiais |
Outros tecidos (exceto tecidos de algodão) |
| Reunião |
2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| CABRÃO |
|
| Materiais |
TPU |
| Espessura média mínima |
2.80mm |
| Espessura mínima em qualquer ponto |
2.28mm |
| - Uma overdose. |
38.00+0.6/-1.00 mm |
Características de desempenho
| Características elétricas |
Propriedades físicas |
Voltagem nominal:1000 V DC
Temperatura nominal:-40°C a 90°C
Isolamento -40°C a 125°C
Resistência máxima do condutor ((20oC):
A:0.242Ω/km B:00,78Ω/km
C:4.95Ω/km D&E:26Ω/km
Isolamento Resistência à tensão ((Core A & B,10m):
AC 2,5kV/5min, corrente de fuga ≤ 5mA
Cable completo Resistência à tensão (núcleo A a A & B, 10 m):
AC 3,5 kV/15min, corrente de fuga ≤ 5mA
Min. Resistência ao isolamento ((20oC, núcleo A a A&B):500 MΩ.km |
Resistência à tração:≥ 20 MPa
Extensão:≥ 300%
Condição de idade:110±1oC × 168h
Percentagem da resistência à tração inicial:≤ ± 30%
Percentagem de alongamento original:≤ ± 30%
Ensaio de pressão a alta temperatura:≤ 50%
Teste de choque térmico:Não há rachaduras.
Teste de compatibilidade:GB/T 33594
Ensaio com chama:GB/T 18380.12-2008
Ensaio de intemperismo artificial:GB/T 33594
Ensaio de impacto a baixa temperatura:-40oC x 16H, sem rachaduras
Ácido de estresse químico:Solução alcalina de N-oxal-ácido, solução de hidróxido de N-sódio:GB/T 33594
Rolamento do veículo:Requisitos e métodos de ensaio em conformidade com a GB/T 20234.1-2015 7.21 |
Especificações adicionais de desempenho
| Ensaio de resistência à esmagamento:GB/T 33594 |
Curva ao redor do ensaio:GB/T 33594 |
| Min. raio de curvatura:6×OD |
Resistência à abrasão:≥ 2000 vezes |
| Resistência a substâncias químicas:GB/T 33594 |
Especificações da estrutura do cabo
| - Não, não. |
Condutor mm2 |
Estrutura ((N/mm) |
Condutor DIA ((mm) |
Condutor |
Espessura (mm) |
Materiais |
OD de isolamento (mm) |
Resistência do condutor a 20oC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
cobre |
0.6 |
silicone |
2.90±0.15 |
≤ 12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
cobre |
0.7 |
silicone |
3.50±0.15 |
≤ 7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
cobre |
0.8 |
silicone |
4.30±0.15 |
≤ 4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
cobre |
0.8 |
silicone |
5.10±0.20 |
≤ 3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
cobre |
1.00 |
silicone |
6.70±0.20 |
≤ 1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
cobre |
1.10 |
silicone |
8.00±0.30 |
≤ 1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
cobre |
1.3 |
silicone |
90,80 ± 0.30 |
≤ 0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
cobre |
1.3 |
silicone |
11.40±0.30 |
≤ 0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
cobre |
1.50 |
silicone |
13.50±0.30 |
≤ 0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
cobre |
1.50 |
silicone |
15.50±0.40 |
≤ 0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
cobre |
1.50 |
silicone |
17.50±0.50 |
≤ 0.196 |

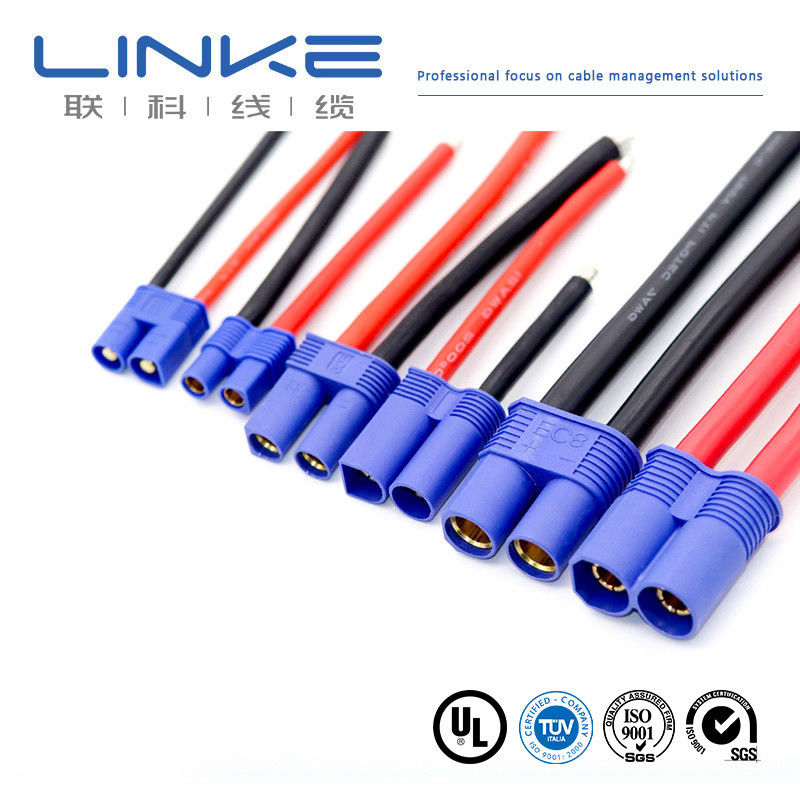

Características fundamentais
- Condutor: fio de cobre flexível e recoberto
- Isolamento: silicone
- Escolha de casaco preto, laranja, vermelho ou amarelo
- Disponíveis opções de isolamento único e duplo
- Tamanhos SQ MM (estilo europeu): de 4 mm quadrados a 240 mm quadrados
- Tamanhos AWG (estilo norte-americano): 0AWG-10AWG
- Ampla gama de temperaturas: -60°C a 200°C
- Aparição de baixa viscosidade
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5 × diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |

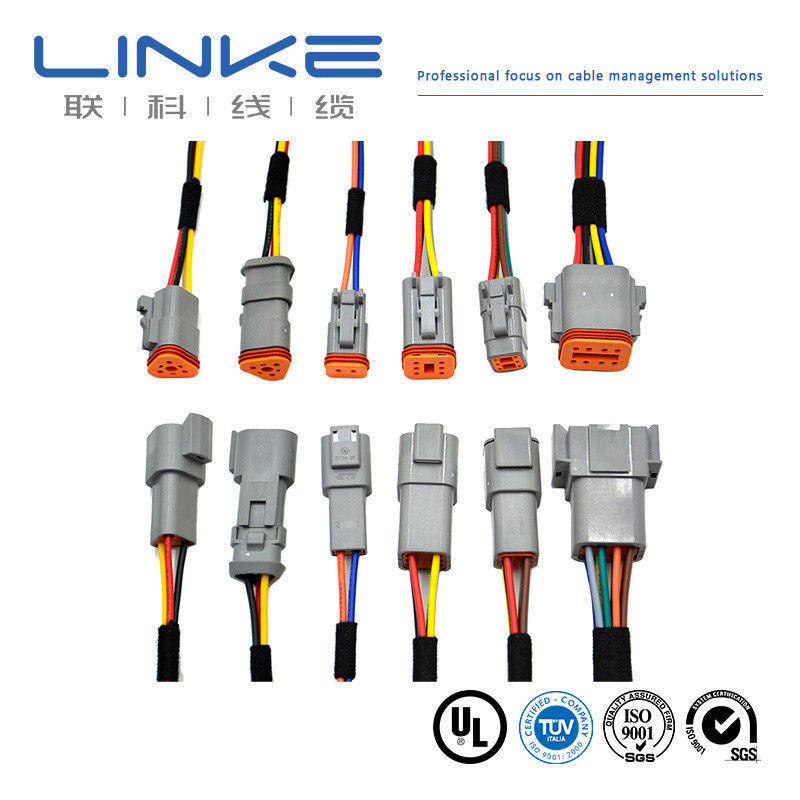

| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele) |
Certificações de qualidade
Os nossos produtos cumprem os seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de fiação dos aparelhos
PVC extrudado isolado único, de 105oC, 1000V, classe I, grupo A, B ou AB, FT1 e/ou FT2
Cabos de revestimento não integrados de PVC extrudados, classificados em 105 °C, 1000 V, classe I, classe I/II, grupo A, B ou AB, FT1 e/ou FT2
Cabos de revestimento não integrados de TPU extrudidos, classificados em 80 °C, 300 V, classe I, classe I/II, grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional. Podemos controlar a sua encomenda do primeiro início ao último. Bem-vindo a nos visitar. Vamos buscá-lo em Shenzhen.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor encomendar uma quantidade adequada para evitar o alto frete. O transporte marítimo é a melhor opção.
Posso fazer um desconto?
Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.
A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa, e até personalizamos o cartão de qualidade para promover a sua empresa.
