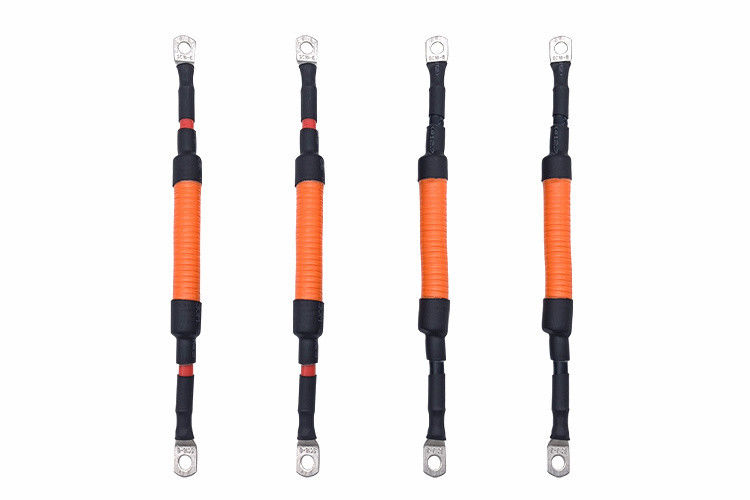

Cabo de Conexão de Bateria de Potência de Alta Tensão para Veículos Elétricos Personalizado
Cabo de conexão de bateria de contêiner de veículo elétrico de nova energia personalizado de fábrica, fio de carregamento de alta tensão e chicote elétrico automotivo para veículos elétricos projetado para desempenho e segurança ideais.
Especificações do Produto
| ESPECIFICAÇÃO |
NOME DO CABO |
Cabo para Veículos Elétricos |
| ESPECIFICAÇÃO DO CABO |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| Conforme RoHS |
Construção Detalhada
| Item |
A: 2C×80mm² |
B: 1C×25mm² |
C: 1C×4mm² |
D: (3C×0.75mm²)(P2) |
E: (7C×0.75mm²) |
| CONDUTOR |
|
| Material |
Cobre nu trançado |
| Tamanho |
2580/0.20 ±0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| D.E. (Ref.) |
12.40±0.25mm |
7.00±0.20mm |
2.70±0.15mm |
1.40±0.10mm |
1.40±0.10mm |
| ISOLAMENTO |
|
| Material |
Termoplástico(EF2585,85±3A) |
| Espessura média mínima |
1.60mm |
1.20mm |
1.00mm |
0.50mm |
0.50mm |
| Espessura mínima em qualquer ponto |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| D.E. |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
Detalhes Adicionais de Construção
| CABLAGEM-1 |
Enchimento |
/ |
Algodão |
Algodão |
| Material |
/ |
AL-mylar (voltado para fora) |
Não tecido |
|
| TRANÇA |
|
| Material |
/ |
Cobre estanhado |
/ |
|
| Tamanho |
/ |
0.12mm,≥60% |
/ |
|
| REVESTIMENTO INTERNO |
|
| Material |
/ |
TPE |
TPE |
|
| Espessura média mínima |
/ |
0.60mm |
0.60mm |
|
| Espessura mínima em qualquer ponto |
/ |
0.42mm |
0.42mm |
|
| D.E. |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| CABLAGEM |
|
| Enchimento |
Corda de PP reforçada |
| Material |
Não tecido (≥25% de sobreposição) |
| Montagem |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| REVESTIMENTO EXTERNO |
|
| Material |
TPU |
| Espessura média mínima |
2.80mm |
| Espessura mínima em qualquer ponto |
2.28mm |
| D.E. |
38.00+0.6/-1.00mm |
Características de Desempenho
| CARACTERÍSTICAS ELÉTRICAS |
PROPRIEDADES FÍSICAS |
Tensão nominal: CC 1000V
Temperatura nominal: Revestimento -40~90ºC
Isolamento -40~125ºC
Resistência máxima do condutor (20ºC):
A:0.242Ω/km B:0.78Ω/km
C:4.95Ω/km D&E:26Ω/km
Tensão de isolamento (Núcleo A &B, 10m):
CA 2.5kV/5min, corrente de fuga ≤5mA
Tensão do cabo completo (Núcleo A a A &B, 10m):
CA 3.5kV/15min, corrente de fuga ≤5mA
Resistência mínima de isolamento (20ºC, Núcleo A a A&B):500MΩ.km |
Resistência à tração: ≥20MPa
Alongamento: ≥300%
Condição envelhecida: 110±1ºC×168h
Porcentagem da resistência à tração original: ≤±30%
Porcentagem do alongamento original: ≤±30%
Teste de pressão em alta temperatura: ≤50%
Teste de choque térmico: Sem rachaduras
Teste de compatibilidade: GB/T 33594
Teste de chama: GB/T 18380.12-2008
Teste de intemperismo artificial: GB/T 33594
Teste de impacto a baixa temperatura: -40ºC×16H, Sem rachaduras
Estresse químico ácido: Solução de N-ácido oxálico alcalino, solução de N-hidróxido de sódio: GB/T 33594
Rolagem de veículo: Requisitos e métodos de teste consistentes com GB/T 20234.1-2015 7.21 |
Especificações Adicionais de Desempenho
| Teste de resistência à esmagamento: GB/T 33594 |
Teste de curvatura: GB/T 33594 |
| Raio mínimo de curvatura: 6×DE |
Resistência à abrasão: ≥2000 vezes |
| Resistência a produtos químicos: GB/T 33594 |
Especificações da Estrutura do Cabo
| Nº. |
Condutor mm² |
Estrutura (N/mm) |
Diâmetro do Condutor (mm) |
Condutor |
Espessura (mm) |
MATERIAL |
DE do Isolamento (mm) |
Resistência do Condutor a 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
cobre |
0.6 |
silicone |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
cobre |
0.7 |
silicone |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
cobre |
0.8 |
silicone |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
cobre |
0.8 |
silicone |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
cobre |
1.00 |
silicone |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
cobre |
1.10 |
silicone |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
cobre |
1.3 |
silicone |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
cobre |
1.3 |
silicone |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
cobre |
1.50 |
silicone |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
cobre |
1.50 |
silicone |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
cobre |
1.50 |
silicone |
17.50±0.50 |
≤0.196 |
Principais Características
- Condutor: Fio de cobre recozido nu flexível
- Isolamento: Silicone
- Escolha de revestimento preto, laranja, vermelho ou amarelo azul
- Opções de isolamento simples e duplo disponíveis
- Tamanhos em SQ MM (estilo europeu): 4 mm² a 240 mm²
- Tamanhos AWG (estilo norte-americano): 0AWG-10AWG
- Ampla faixa de temperatura: -60°C a 200°C
- Aparência de baixa viscosidade
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material do isolamento |
PVC/TPU/Borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material do Revestimento Externo |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento Personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não blindado/Blindagem em trança] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação de Corrente |
[por exemplo, 5A] |
| Classificação de Tensão |
[por exemplo, 30V CA/CC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Revestimento Externo |
XLPE ou PE ou BORRACHA DE PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Embalagem |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/banhado a níquel) |
Certificações de Qualidade
Nossos produtos atendem aos seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de Fiação de Eletrodomésticos
Cabo Isolado de PVC Extrudado Simples, classificado 105ºC, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Revestimento Externo Não Integral de PVC Extrudado, classificado 105ºC, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Revestimento Externo Não Integral de TPU Extrudado, classificado 80ºC, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
Você é um fabricante ou uma empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do correio.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até mesmo personalizar o cartão de qualidade para promover sua empresa.
