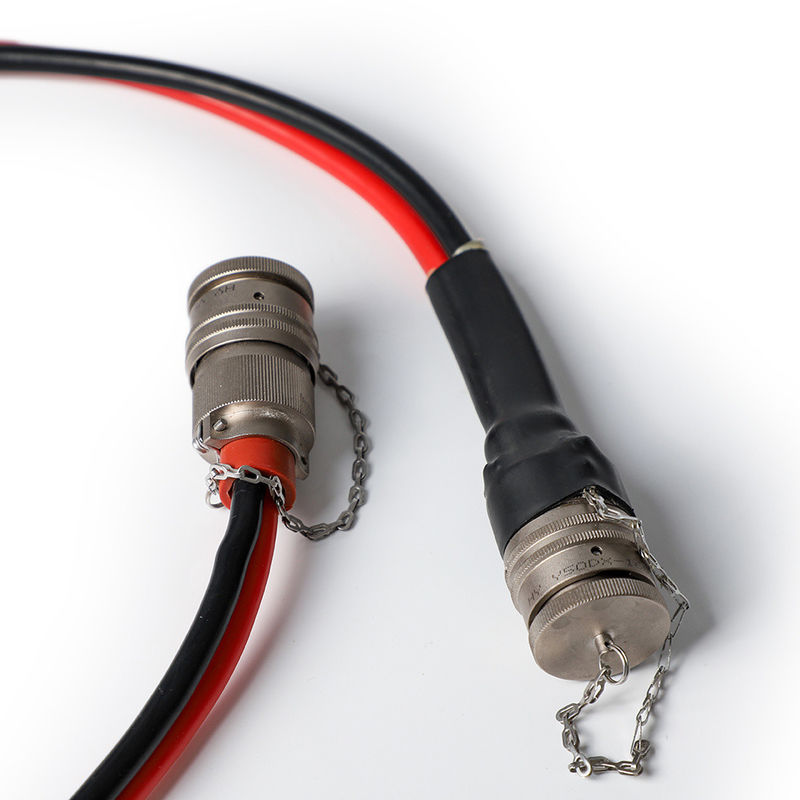

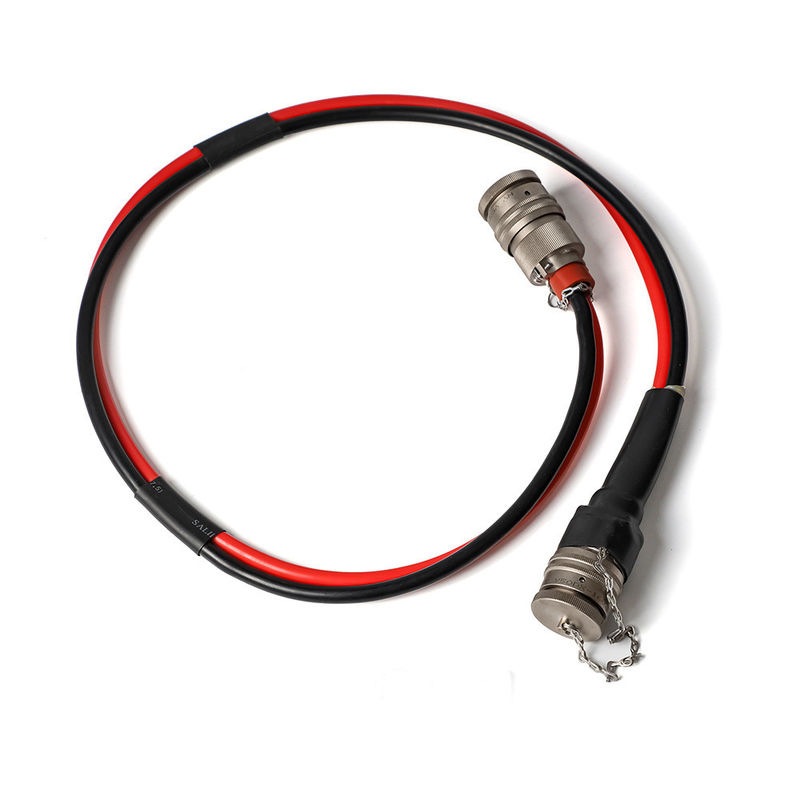

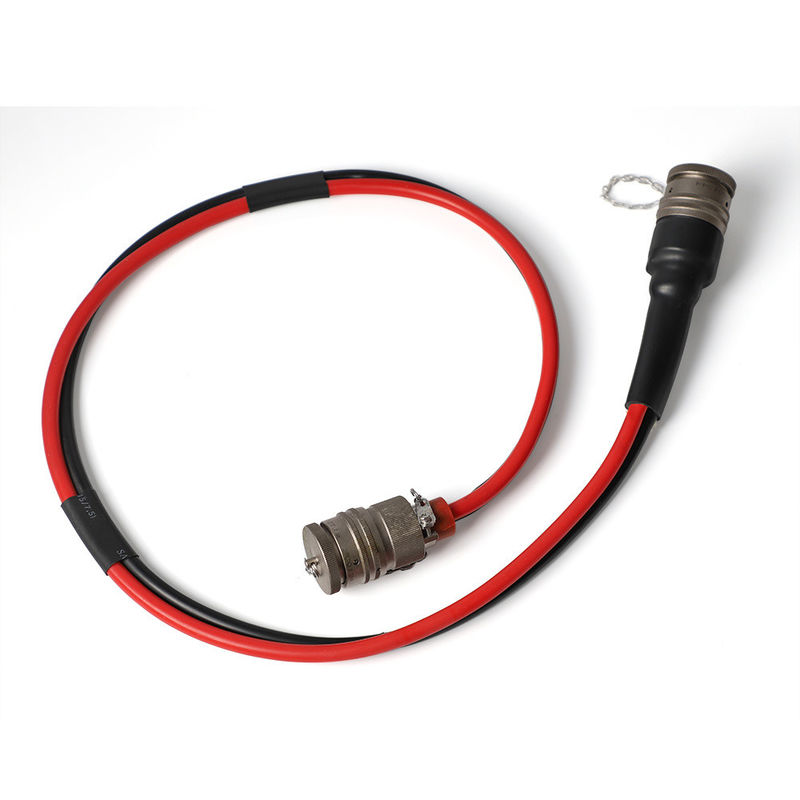

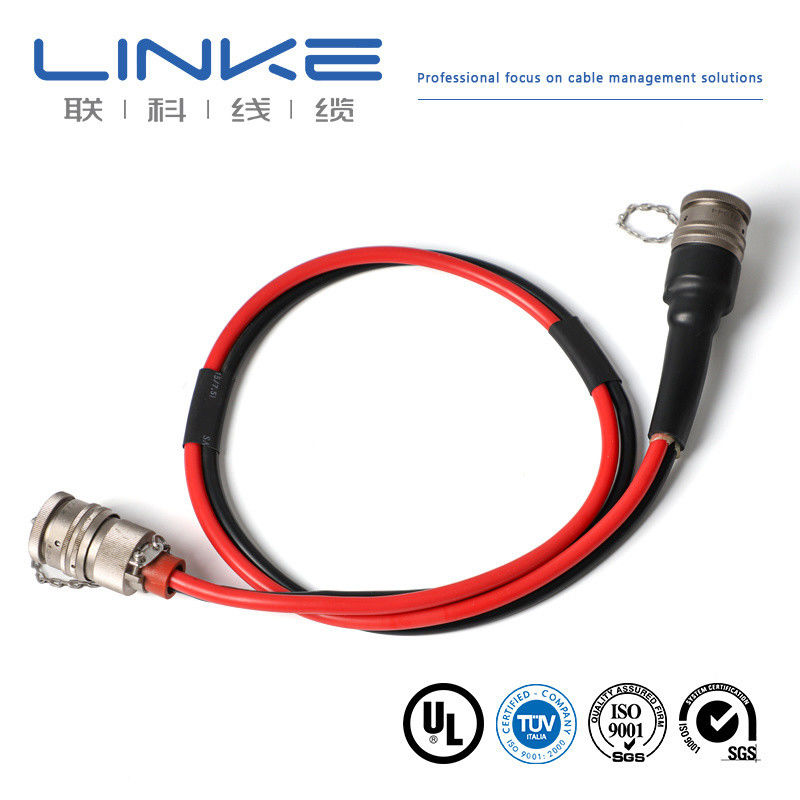

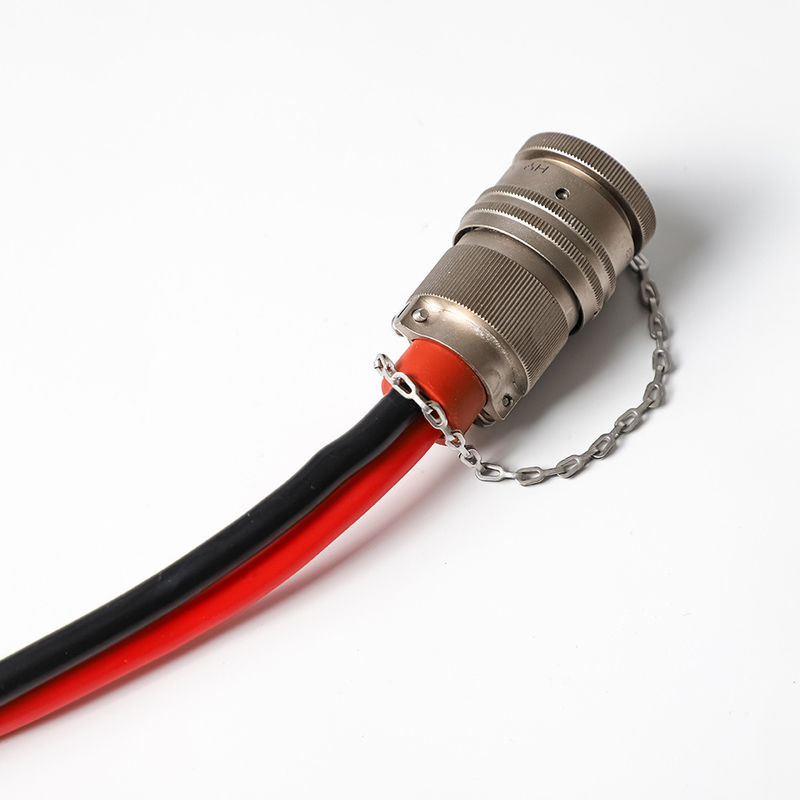

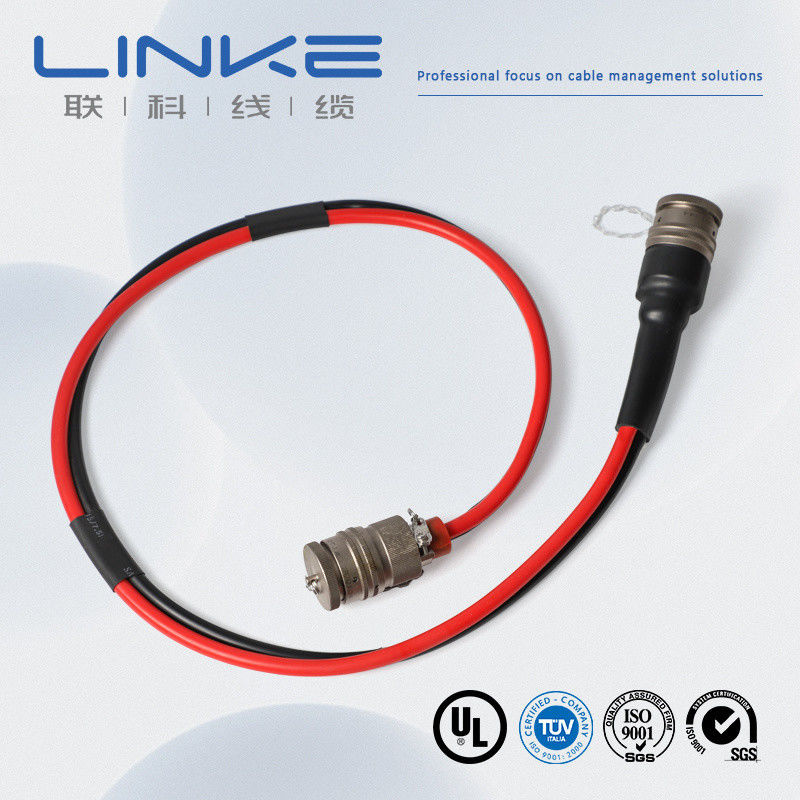

Cabo Flexível EV com IEC 62196-2 e SAE J1772

- Não, não.

Ponto de ensaio

Condição de ensaio

Requisito de ensaio

Dados de ensaio

Resultado

1

Inspecção da estrutura

1. Cumprir o quadro de dimensões do fio2. Espessura mínima ≥ 80% da espessura média

Cumprir a tabela de tamanho do fio

Referência ao registo de ensaio

Passe

2

Choque térmico

Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra

Não há rachaduras na superfície da amostra

Sem rachaduras.

Passe

3

Deformação térmica

1. Medir a espessura da amostra (marcar a posição de medição) 2. Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento à temperatura especificada durante 1 hora3.Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora4. Re-medir a espessura da amostra na mesma posição

1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto2.

Referência ao registo de ensaio

Passe

4

FT2

Aplicar uma chama padrão a uma altura de 125 mm uma vez

1A chama não deve propagar-se ao longo do seu comprimento.

Referência ao registo de ensaio

Passe

5

Envelhecimento

1. Tomar cinco secções de revestimento de 200 mm de comprimento2. Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas3. Após retirar as amostras, colocá-las a temperatura ambiente 23±5°C durante 16 horas.Em seguida, testar o alongamento na ruptura e resistência à tração

1. alongamento antes de envelhecimento ≥ 300%, alongamento após envelhecimento ≥ 80% do que antes de envelhecimento2. resistência à tração antes de envelhecimento > 1,41 kg/mm2, resistência à tração após envelhecimento ≥ 80% do que antes de envelhecimento

Referência ao registo de ensaio

Passe

6

Cold Bend

Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura

Não há rachaduras na superfície da amostra

Sem rachaduras.

Passe

7

Resistência do condutor

Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC

A 20°C, resistência de 8AWG ≤ 2,23Ω/km

Referência ao registo de ensaio

Passe
