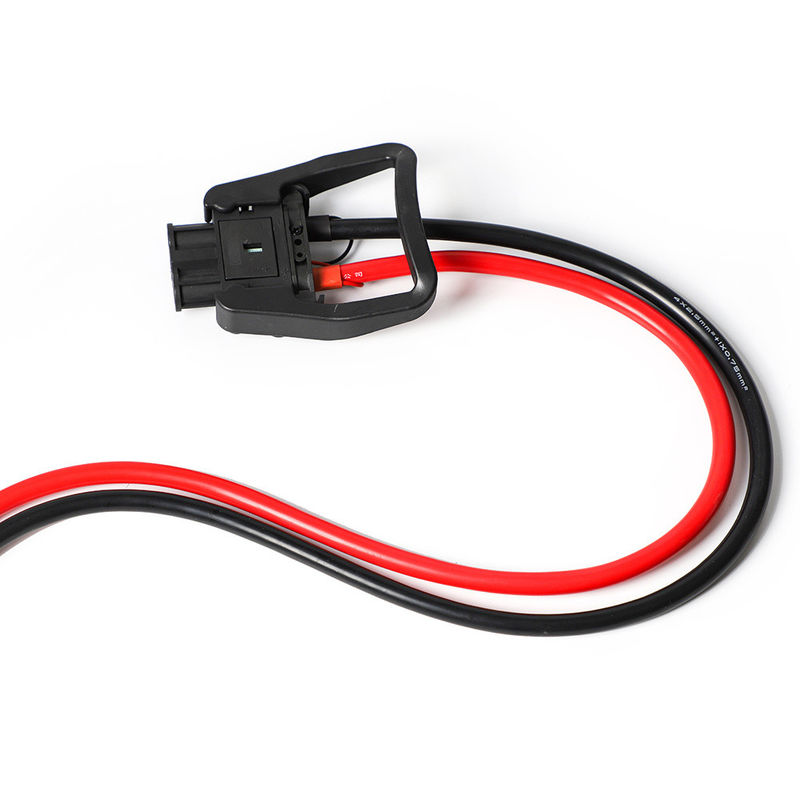

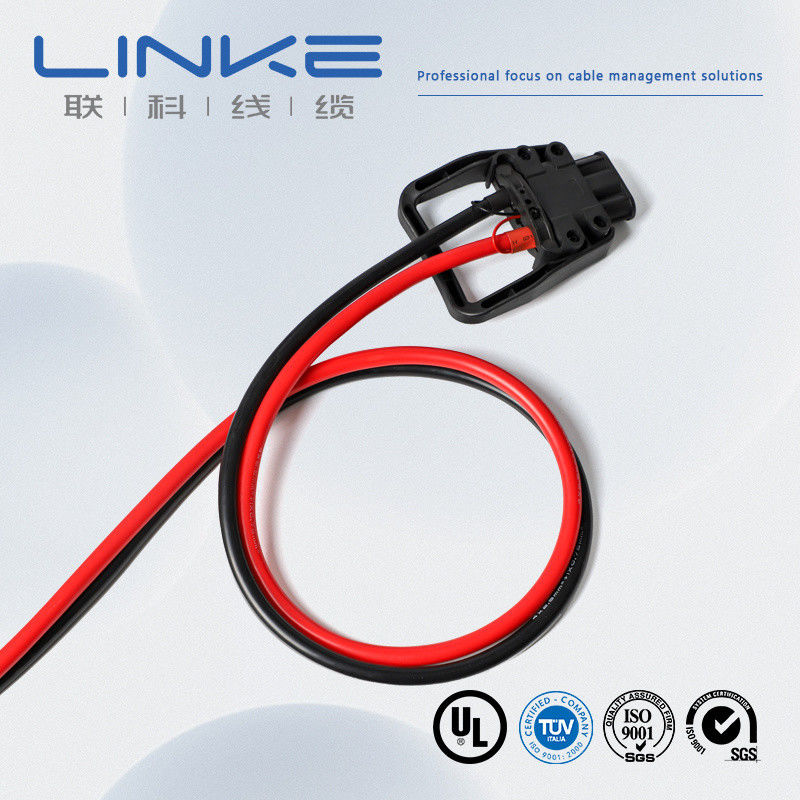

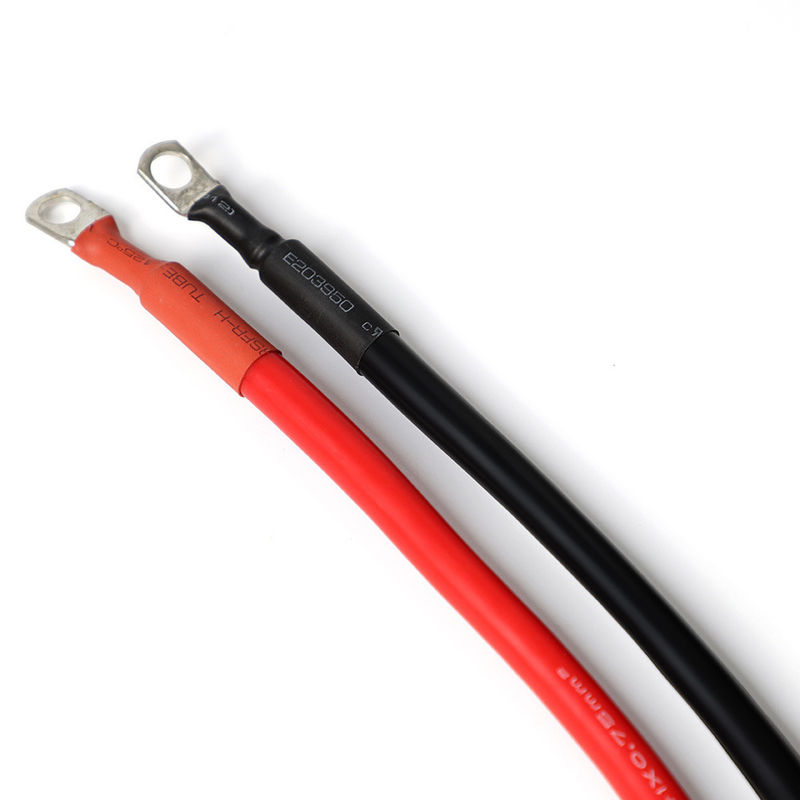

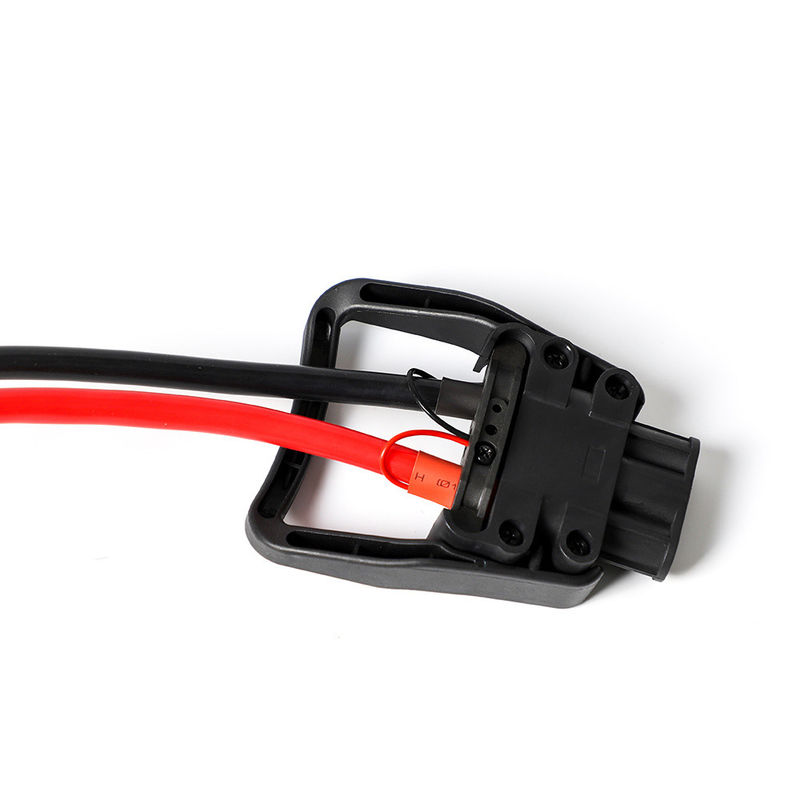

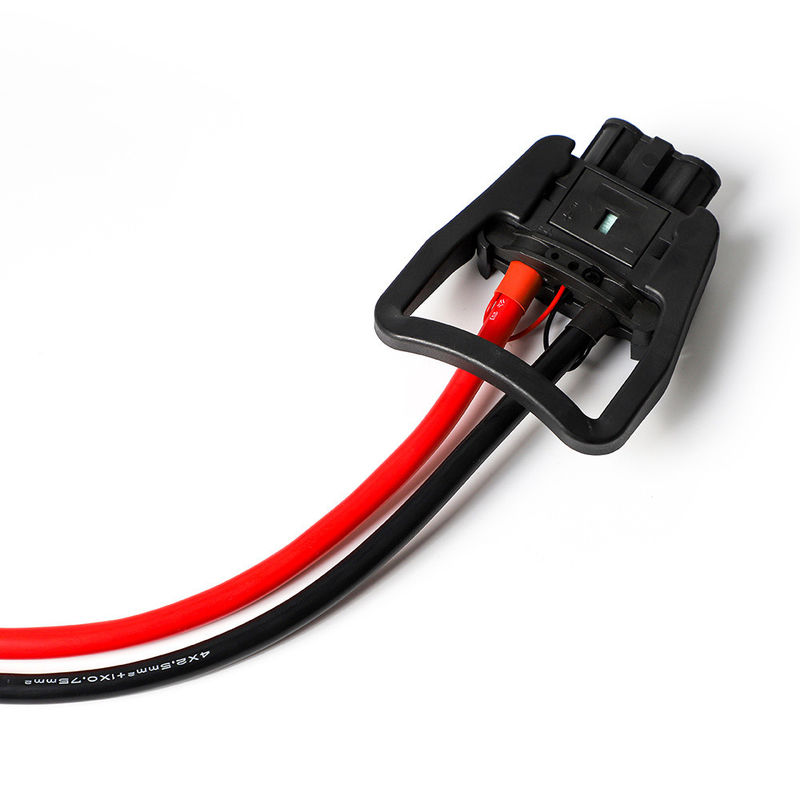

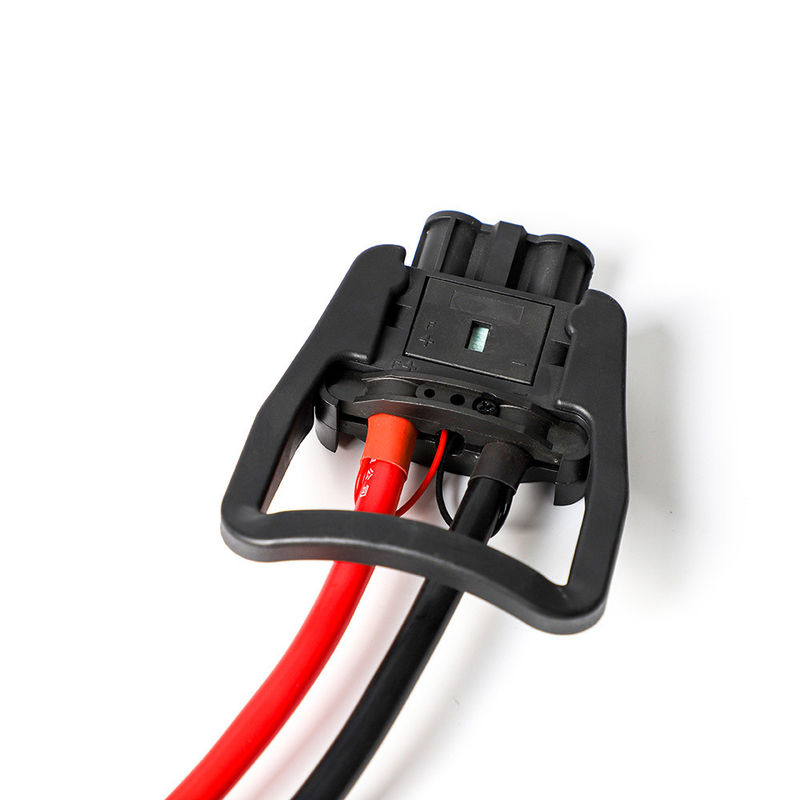

Chicote de Fiação de Motor Elétrico OEM ODM para Veículos Automotivos
Especificações do Produto
| Especificação |
Nome do Cabo |
Cabo EV |
| Especificação do Cabo |
2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) |
| Compatível com RoHS |
Sim |
Componentes do Cabo
| Item |
Descrição |
| A |
2C*80mm² |
| B |
1C*25mm² |
| C |
1C*4mm² |
| D |
(3C*0.75mm²)(P2) |
| E |
(7C*0.75mm²) |
Especificações do Condutor
| Componente |
Material |
Tamanho |
O.D. (Ref.) |
| A |
Cobre nu trançado |
2580/0.20 ±0.008mm |
12.40±0.25mm |
| B |
Cobre nu trançado |
798/0.20 ±0.008mm |
7.00±0.20mm |
| C |
Cobre nu trançado |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
2.70±0.15mm |
| D |
Cobre nu trançado |
40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar |
1.40±0.10mm |
| E |
Cobre nu trançado |
40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
1.40±0.10mm |
Propriedades de Isolamento
| Parâmetro |
Material |
Espessura Média Mínima |
Espessura Mínima em Qualquer Ponto |
O.D. |
| Todos os Componentes |
Termoplástico (EF2585,85±3A) |
1.60mm - 0.50mm |
1.34mm - 0.35mm |
15.60±0.40mm - 2.50±0.10mm |
Características Elétricas
| Parâmetro |
Valor |
| Tensão Nominal |
DC 1000V |
| Temperatura Nominal |
Revestimento: -40~90ºC, Isolamento: -40~125ºC |
| Resistência Máxima do Condutor (20ºC) |
A: 0.242Ω/km, B: 0.78Ω/km, C: 4.95Ω/km, D&E: 26Ω/km |
| Suporte de Tensão de Isolamento |
AC 2.5kV/5min, corrente de fuga ≤5mA |
| Suporte de Tensão do Cabo Completo |
AC 3.5kV/15min, corrente de fuga ≤5mA |
| Resistência Mínima de Isolamento (20ºC) |
500MΩ.km |
Propriedades Físicas
| Propriedade |
Valor |
| Resistência à Tração |
≥20MPa |
| Alongamento |
≥300% |
| Raio Mínimo de Curvatura |
6*OD |
| Resistência à Abrasão |
≥2000 vezes |
Referência da Estrutura do Cabo
| Tipo |
Condutor mm² |
Estrutura |
Material do Condutor |
Material do Isolamento |
OD do Isolamento (mm) |
Resistência do Condutor a 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
Cobre |
Silicone |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
Cobre |
Silicone |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
Cobre |
Silicone |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
Cobre |
Silicone |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
Cobre |
Silicone |
6.70±0.20 |
≤1.82 |
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de isolamento |
PVC/TPU/Borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da Jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc |
Comprimento Personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não blindado/Blindagem em trança] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5* diâmetro do cabo] |
Corrente Nominal |
[por exemplo, 5A] |
| Tensão Nominal |
[por exemplo, 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70℃ a 350℃(-70℃ ~ 350℃) |
Embalagem |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/niquelado) |
Principais Características
- Condutor: Fio de cobre nu recozido flexível
- Isolamento: Silicone de alta qualidade
- Opções de cores: Jaqueta preta, laranja, vermelha, amarela, azul
- Opções de isolamento simples e duplo disponíveis
- Tamanhos em SQ MM (estilo europeu): 4 mm² a 240 mm²
- Tamanhos em AWG (estilo norte-americano): 0AWG-10AWG
- Ampla faixa de temperatura: -60°C a 200°C
- Aparência de baixa viscosidade para fácil instalação
Certificações de Qualidade
Nossos produtos atendem aos seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de Fiação de Eletrodomésticos
Cabo Único Extrudado com Isolamento de PVC, classificado 105ºC, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
Cabo Extrudado com Jaqueta Não Integral de PVC, classificado 105ºC, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Cabo Extrudado com Jaqueta Não Integral de TPU, classificado 80ºC, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
Vocês são um fabricante ou uma empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Espera-se que novos clientes paguem pelo custo do courier.
Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover sua empresa.
