Fio de par trançado blindado de 2-8 núcleos 24AWG-18AWG
Características do cabo GXL
- Temperatura de trabalho a longo prazo até 125°C
- Diâmetro externo pequeno com excelentes propriedades mecânicas
- Resistente a óleo, calor e baixas temperaturas
- Retardador de chama e resistente ao desgaste
- Passa no teste de autoextinção após 15s de queima
- Encolhimento térmico ≤ 2 mm em ambas as extremidades
| Condutor |
Fio de cobre recozido nu flexível |
| Isolamento |
PVC, TPU, XLPE, Silicone |
| Opções de cores |
Jaqueta preta, laranja, vermelha, amarela, azul (isolamento simples e duplo) |
| Tamanhos SQ MM (Europeu) |
0,1-100SQ |
| Tamanhos AWG (América do Norte) |
0AWG-10AWG |
| Faixa de temperatura |
-60°C a 200°C |

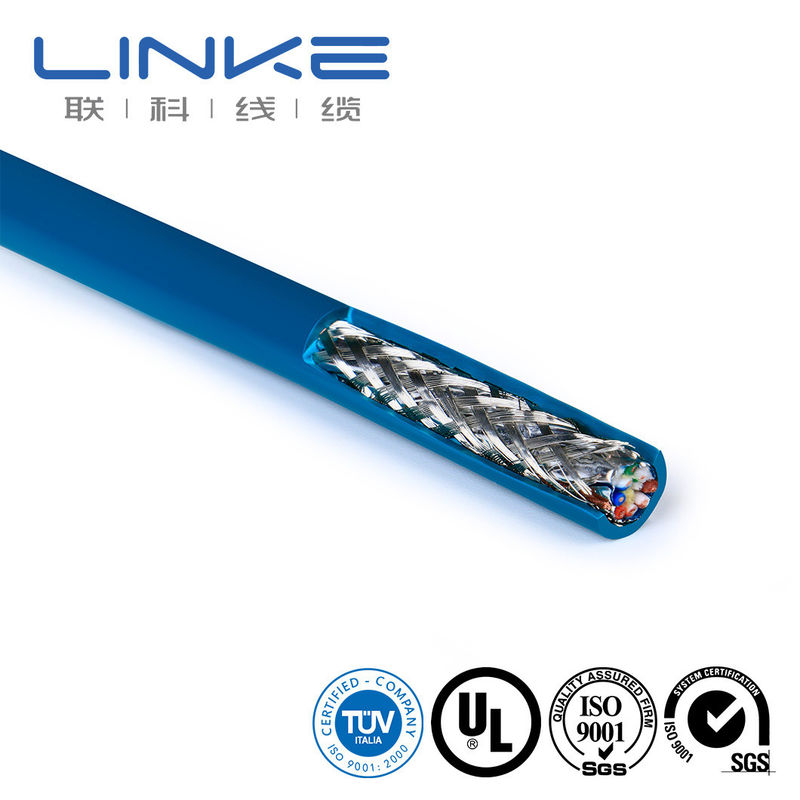

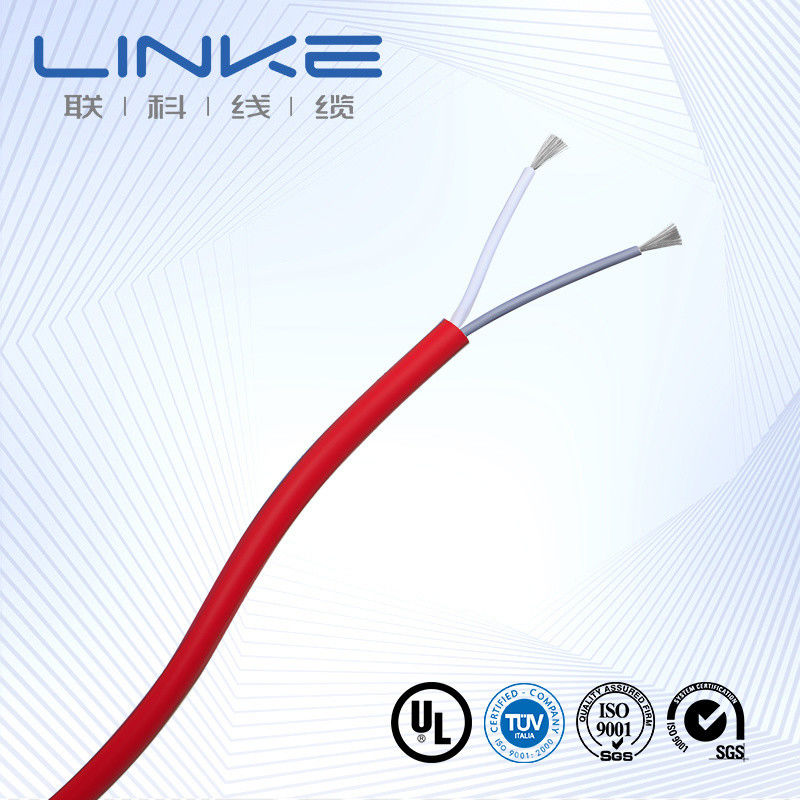

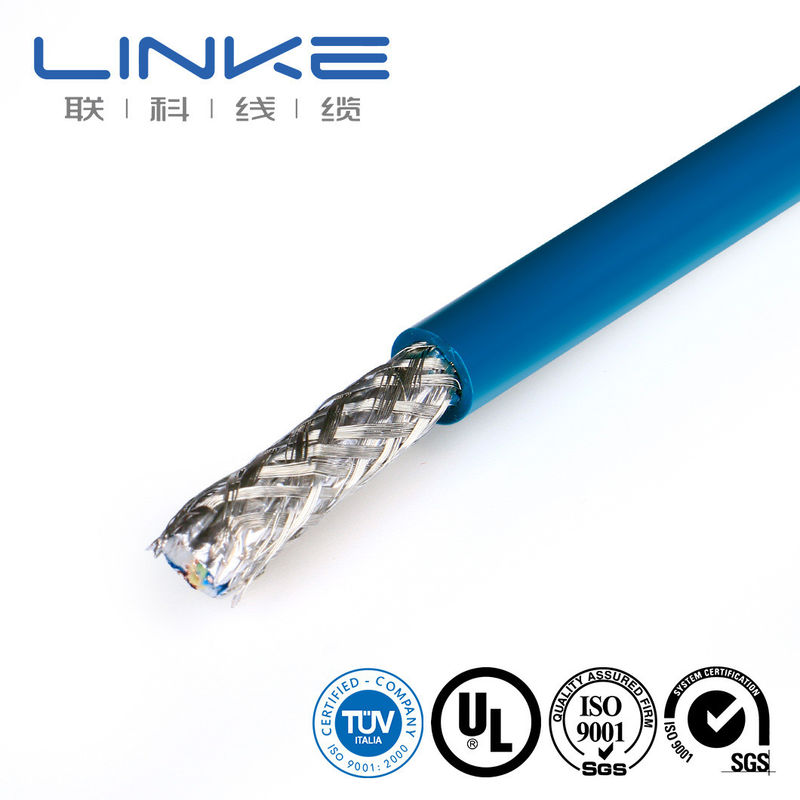

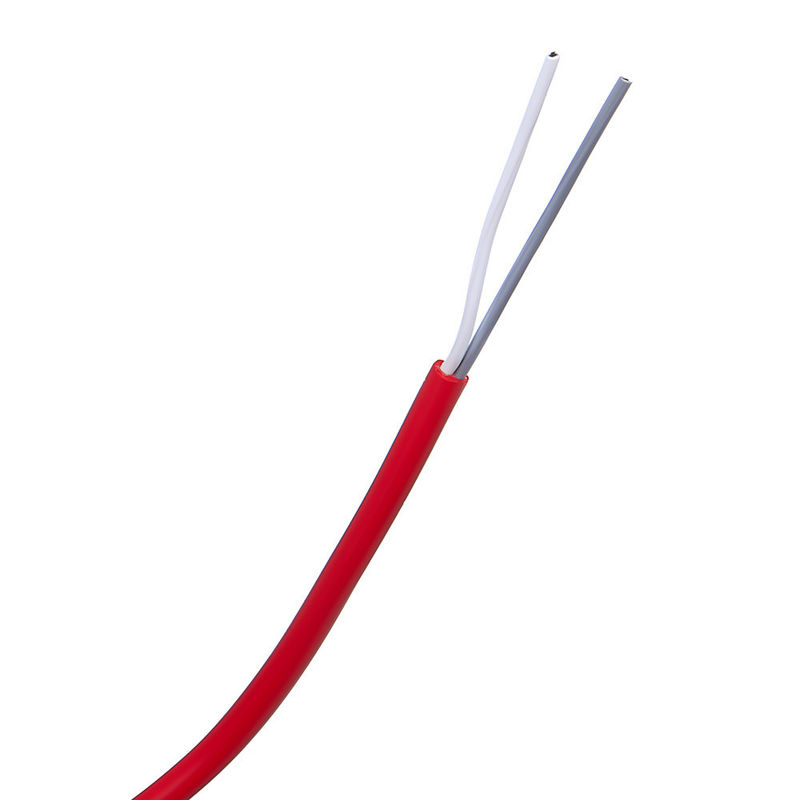

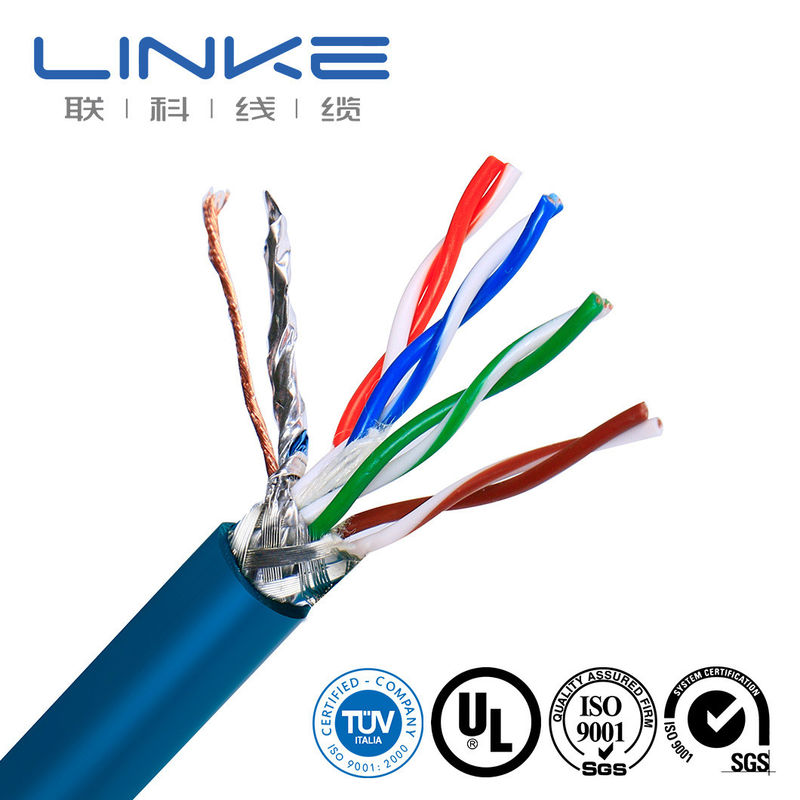

Imagens do produto
Certificação UL
Padrões UL disponíveis
Isolamento termoplástico de condutor único:
- 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369
- 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483
- 1185 | 1332 | 1577 | 1672 | 10012 | 10269
Isolamento termoplástico de múltiplos condutores:
- 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963
- 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198
- 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Isolamento termofixo de condutor único:
- 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005
- 3123 | 3212 | 3321 | 3398 | 3577 | 3702
- 3132 | 3266 | 3331 | 3512 | 3644 | 3817
- 3135 | 3271 | 3385 | 3529 | 3674 | 3886
Certificações Adicionais
- Certificado ISO9001, ISO13485, TS16949
- Material de fiação de aparelhos CNR certificado
- Isolado em PVC Extrudado Simples (classificação 105ºC, 1000V)
- Cabo revestido não integral de PVC extrudado (classificado como 105°C, 1000V)
- Cabo revestido não integral de TPU extrudado (classificado em 80°C, 300V)
| Marca |
LIGAÇÃO |
Seção transversal (mm²) |
0,01-500 mm² |
| Calibre do fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado/cobre nu, com base nas necessidades do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Escudo Trançado] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Classificação de tensão |
[por exemplo, 30 V CA/CC] |
Material do conector |
[Banhado a ouro/banhado a níquel/latão/etc.] |
| Conectores |
[por exemplo, USB tipo C, conector de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA DE PVC |
| Prazo de entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Menos-70℃a 350℃(-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Apoio |
cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especifique o material, por exemplo, cobre/niquelado) |
Laboratório Independente • Equipamento de Teste Completo • Controle de Qualidade Total
Testamos cada produto de acordo com padrões rígidos para garantir qualidade superior e desempenho confiável.
| Não. |
Item de teste |
Condição de teste |
Requisito de teste |
Dados de teste |
Resultado |
| 1 |
Inspeção de Estrutura |
1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média |
Cumpra a tabela de tamanho de fio |
Consulte o registro de teste |
Passar |
| 2 |
Choque Térmico |
Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra. |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Passar |
| 3 |
Deformação por Calor |
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição |
1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50% |
Consulte o registro de teste |
Passar |
| 4 |
FT2 |
Aplique uma chama padrão a uma altura de 125 mm uma vez |
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos |
Consulte o registro de teste |
Passar |
| 5 |
Envelhecimento |
1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração |
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento |
Consulte o registro de teste |
Passar |
| 6 |
Curva Fria |
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura |
Sem rachaduras na superfície da amostra |
Sem rachaduras |
Passar |
| 7 |
Resistência do condutor |
Meça a resistência do condutor central de um metro com medidor de resistência DC |
A 20°C, resistência de 8AWG ≤ 2,23Ω/km |
Consulte o registro de teste |
Passar |
A tecnologia de cabos Linke (DongGuan) Co. concentra-se em P&D e
fornecer soluções profissionais para Cable&Wire, especialmente para o
diferentes clientes do setor. Ele contém:
Cabo robô humanóide,
Cabo de alimentação/cabo de dados AI,
Cabo semicondutor/cabo automático industrial,
Cabo do sensor,
Novo cabo de energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
necessidades do cliente. Obtivemos a seguinte autorização de produto: UL 758, CCC, RoHs, REACH, CE; Nós
obtiveram o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF 16949(Indústria automobilística)
perfil de companhia
Linke Cable Technology Co., Ltd é um fabricante chinês líder de cabos com mais de 10 anos de experiência em P&D, produção e marketing. Somos especializados em:
- Cabos de carregamento de veículos elétricos
- Cabos médicos
- Cabos de silicone
- Cabos de mola
- Cabos trançados
- Cabos de reboque
- Fios UL
- Cabos automotivos
Empregamos uma abordagem de engenheiro para engenheiro para desenvolver soluções de cabos superiores que melhoram a qualidade de vida.
Perguntas frequentes
Você é um fabricante ou empresa comercial?
Somos um fabricante profissional que controla todos os aspectos da produção. Congratulamo-nos com visitas às nossas instalações em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para novos clientes, que só precisam cobrir os custos do correio.
Qual é a sua quantidade mínima de pedido?
Normalmente 100m. Recomendamos o transporte marítimo para pedidos maiores devido a considerações de peso.
Posso obter um desconto?
Os descontos estão disponíveis com base na quantidade do pedido e podem incluir considerações de frete.
Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e personalizar cartões de qualidade para promoção da marca.
