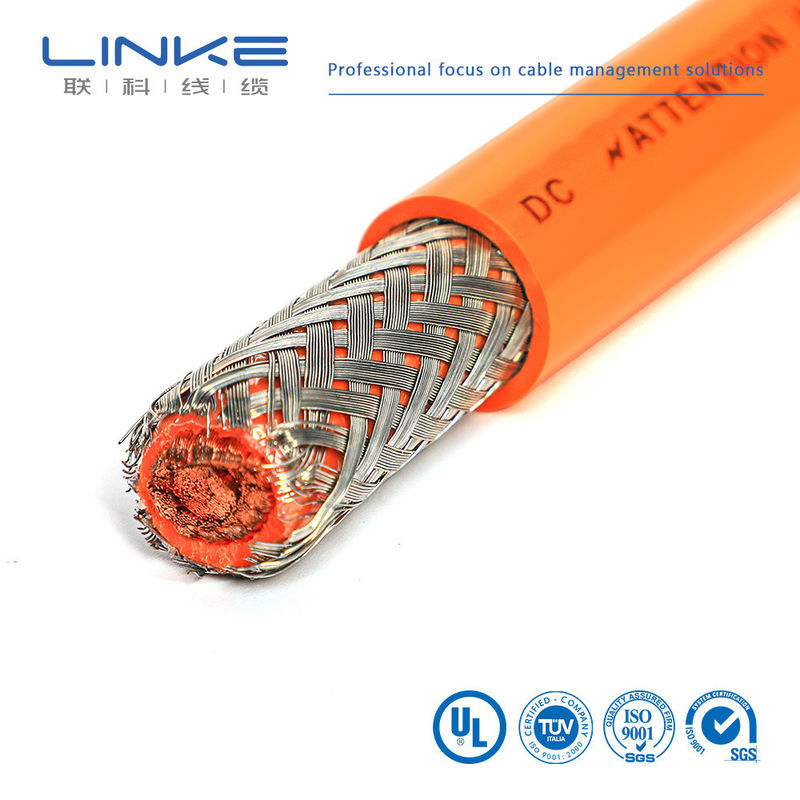

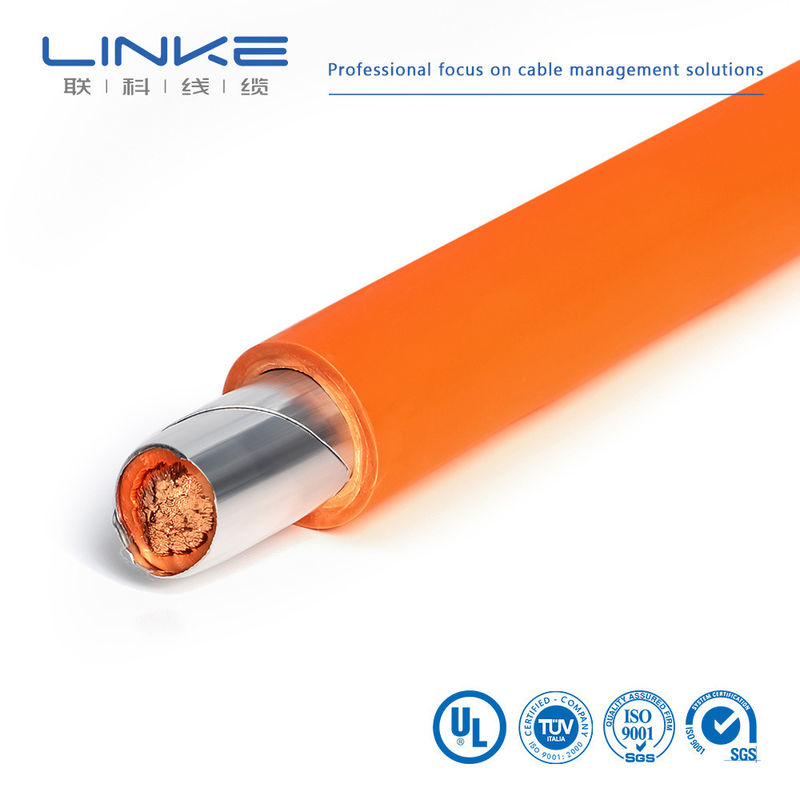

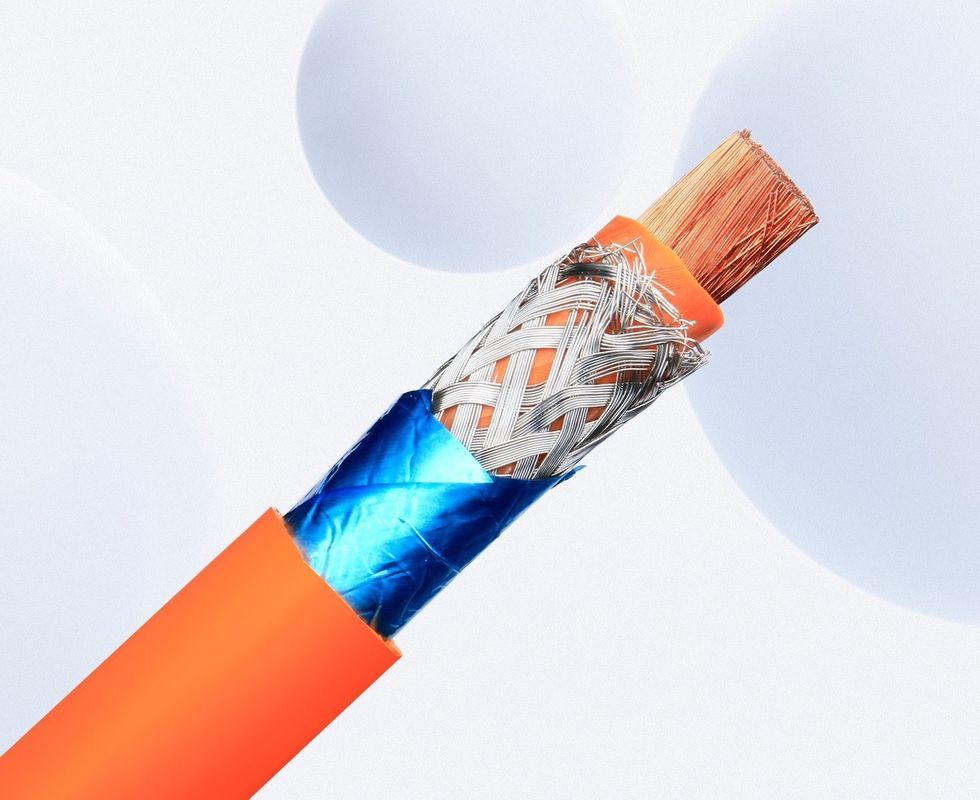

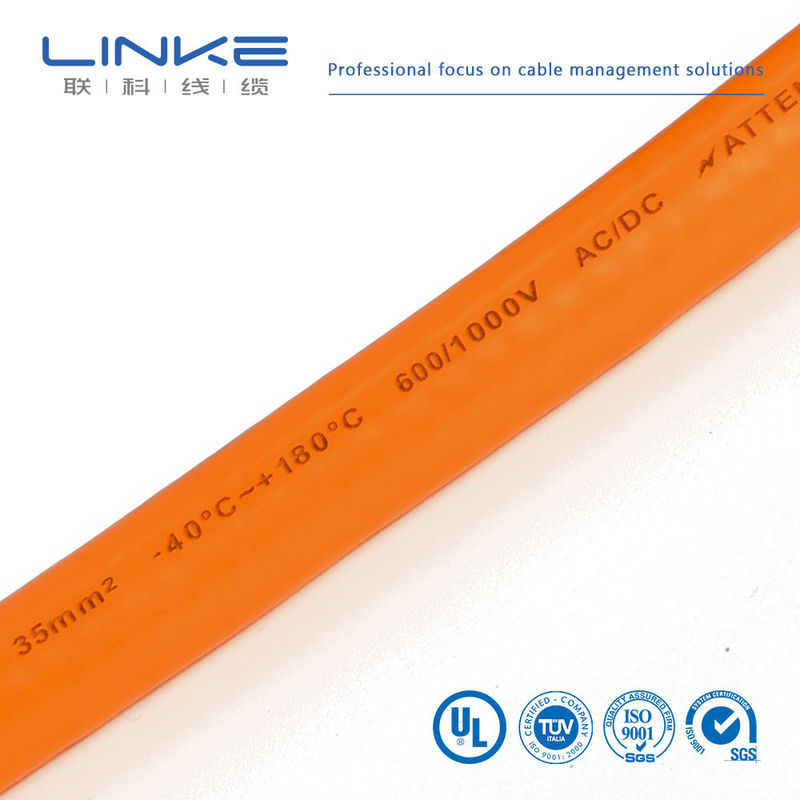

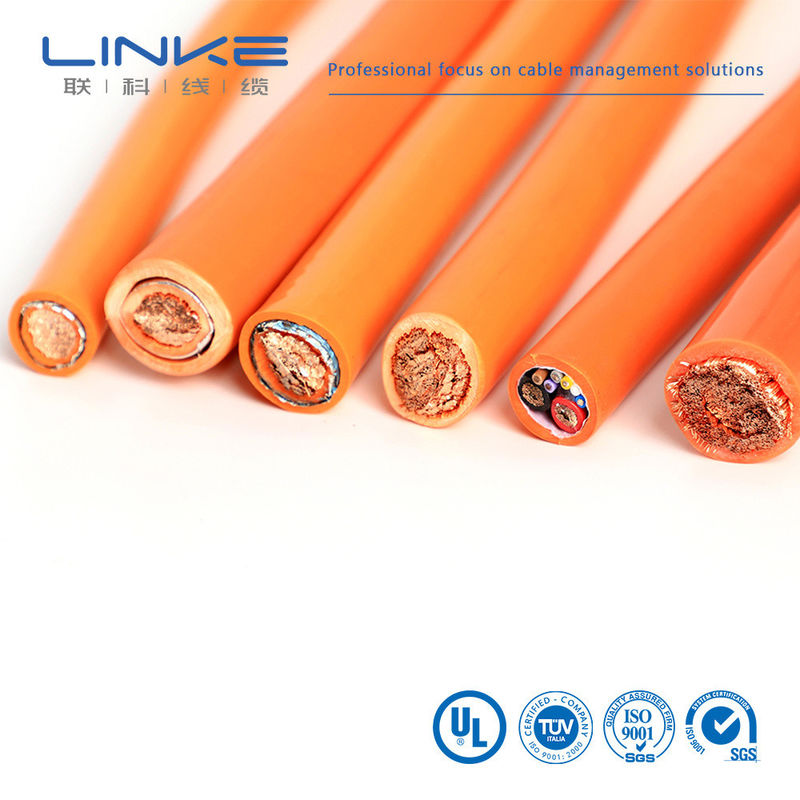

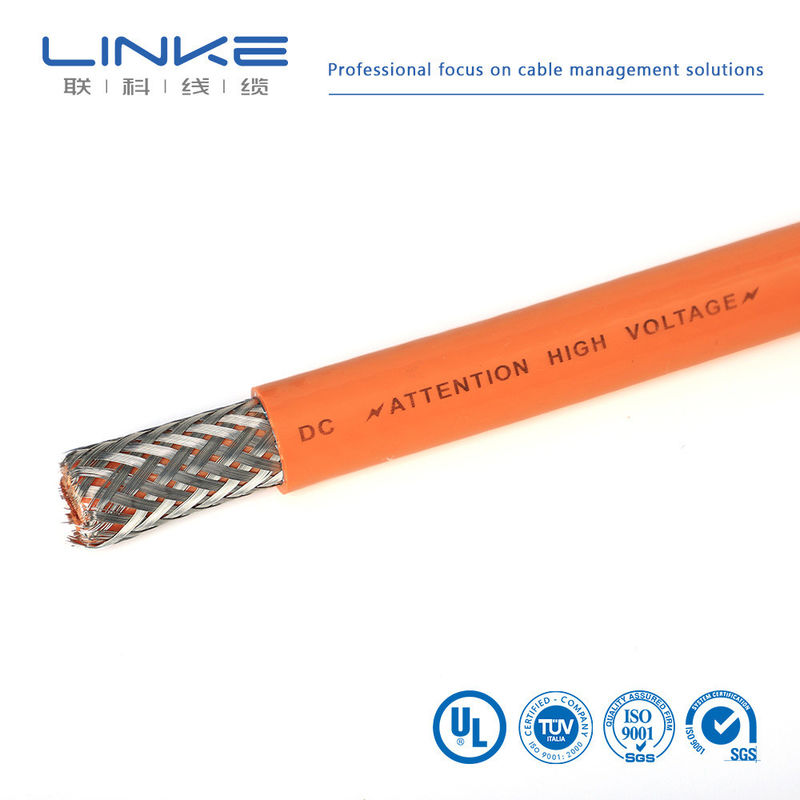

Cabo de carregamento elétrico retardador de chamas 450/750V AC e DC Multi Core HV EV
Cabo de carregamento de veículos elétricos de alto desempenho projetado para aplicações automotivas e de energia exigentes.
| Nome do produto |
Cabo solar EV da bateria de alta tensão do fio do veículo elétrico da nova energia |
| Gama de Produtos |
Solar, Nova Energia, Armazenamento de Energia, Bateria, Automotivo e muito mais |
| Teste |
Teste de condução, teste de tamanho de aparência, teste de posição do furo |
| Material do cabo |
Cobre puro com certificação UL, CE, VDE, SAA, CB |
| Cor e comprimento do cabo |
Personalizado de acordo com os requisitos do cliente |
| Isolamento |
PVC, PE, XLPE, TPE, PTFE e muito mais |
| Tipos de conectores e terminais |
JAE, TE, AMP, JST, Anders, Ambofu e outras peças originais ou de reposição |
| Quantidade mínima |
1000 unidades |
| Exemplo de política |
Amostras confirmadas antes da produção em massa |
| Certificados |
ISO9001-2015, IATF16949-2016, marcação, RoHS, GV, TUV |
| Prazo de entrega |
Pedidos pequenos (menos de 500): 5-7 dias; Pedidos grandes (mais de 1.000): 7 a 15 dias |
| Serviços |
Personalização OEM e ODM disponível |
| Tensão de referência |
PVC 300/600V, fio de silicone 300/500V, TPE 600V, XLPE 400V, fio padrão nacional 300V |
| Faixa de temperatura |
PVC: -25~80°C, Silicone: -60~200°C, TPE: -65~250°C, XLPE: -25~125°C, Padrão nacional: -30~90°C, Fio EV: 125°C |
| Métodos de pagamento |
TT, PayPal, transferência bancária |
Principais recursos
- Faixa de temperatura operacional: -40°C a +125°C, -40°C a +150°C, -40°C a +180°C, -40°C a +200°C
- Tensão nominal 600 Vca, adequada para condições de alta tensão de 1500 Vcc
- Construção livre de halogênio, seguindo a direção de desenvolvimento de produtos ecologicamente corretos
- O material do cabo atende GBT2408 HB, grau de combustão V0
- Raio de curvatura mínimo não inferior a cinco vezes o diâmetro do cabo (5xOD) para fácil instalação
| Marca |
LIGAÇÃO |
Seção transversal (mm²) |
0,01-500 mm² |
| Calibre do fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado/cobre nu, com base nas necessidades do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não Blindado/Escudo Trançado] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Raio de curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Classificação de tensão |
[por exemplo, 30 V CA/CC] |
Material do conector |
[Banhado a ouro/banhado a níquel/latão/etc.] |
| Conectores |
[por exemplo, USB tipo C, conector de 3,5 mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA DE PVC |
| Prazo de entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos-70℃a 350℃(-70℃ ~ 350℃) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Apoio |
multicoluna {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especifique o material, por exemplo, cobre/niquelado) |
|
|
Laboratório Independente•Equipamento de teste completo•Controle de qualidade total
Testamos cada produto de acordo com padrões rígidos para garantir qualidade superior e desempenho confiável.
|
Não.
|
Item de teste
|
Condição de teste
|
Requisito de teste
|
Dados de teste
|
Resultado
|
|
1
|
Inspeção de Estrutura
|
1. Cumpra a tabela de tamanho de fio2. Espessura mínima ≥ 80% da espessura média
|
Cumpra a tabela de tamanho de fio
|
Consulte o registro de teste
|
Passar
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma barra de ferro de tamanho especificado, coloque-a em um forno de envelhecimento à temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos e depois observe a amostra.
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste no forno antigo para pré-aquecer na temperatura especificada por 1 hora3. Coloque a amostra sob pressão na coluna do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve ser quebrada pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%
|
Consulte o registro de teste
|
Passar
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Passar
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de bainha2 de 200 mm de comprimento. Coloque as amostras no forno de envelhecimento a 158°C por 168 horas3. Depois de retirar as amostras, coloque-as em temperatura ambiente de 23±5°C por 16 horas e, em seguida, teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento2. Resistência à tração antes do envelhecimento > 1,41kg/mm², resistência à tração após o envelhecimento ≥ 80% daquela antes do envelhecimento
|
Consulte o registro de teste
|
Passar
|
|
6
|
Curva Fria
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma barra de ferro de tamanho especificado com voltas especificadas, complete o enrolamento dentro de 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Passar
|
|
7
|
Resistência do condutor
|
Meça a resistência do condutor central de um metro com medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2,23Ω/km
|
Consulte o registro de teste
|
Passar
|
A tecnologia de cabos Linke (DongGuan) Co. concentra-se em P&D e
fornecer soluções profissionais para Cable&Wire, especialmente para o
diferentes clientes do setor. Ele contém:
Cabo robô humanóide,
Cabo de alimentação/cabo de dados AI,
Cabo semicondutor/cabo automático industrial,
Cabo do sensor,
Novo cabo de energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
necessidades do cliente. Obtivemos a seguinte autorização de produto:UL 758,CCC,RoHS,ALCANÇAR,CE; Nós
obtiveram o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF16949(Indústria automobilística)
Aplicações de cabos de carregamento EV
Os cabos de carregamento EV são cabos de alta tensão usados para conectar portas de carregamento a baterias, componentes internos da bateria, motores e equipamentos de armazenamento de energia. Esses cabos servem como portadores de transmissão de energia em ambientes automotivos exigentes com requisitos de desempenho específicos, incluindo pequenos espaços de fiação, condições de alta corrente e tensão, variações extremas de temperatura, baixa dissipação de calor, exposição a névoa salina, campos eletromagnéticos e resistência química. Nossos cabos atendem aos padrões ambientais e de segurança com baixo teor de fumaça e sem halogênio, retardadores de chamas.
Os cabos de carregamento conectam dispositivos de carregamento de VE à infraestrutura de carregamento, transmitindo energia aos veículos elétricos enquanto incorporam linhas de sinal, linhas de controle e linhas auxiliares de energia para garantir controle preciso e operação segura durante todo o processo de carregamento. As aplicações incluem estações de carregamento, estacionamentos, hotéis, comunidades residenciais, garagens e cabos de carregamento portáteis para armazenamento de veículos.
Experiência em Fabricação
Nossa equipe de engenharia inclui 6 profissionais com mais de 10 anos de experiência em tecnologia de fios e cabos, fornecendo soluções precisas e eficazes. O departamento de controle de qualidade conta com 10 especialistas supervisionando cada etapa, desde a entrada dos materiais até o envio, garantindo 100% de qualidade do produto. Nossa equipe de produção ultrapassa 50 profissionais experientes dedicados à excelência na fabricação.
Certificações
Autorizações de produto
Certificações do Sistema de Gestão da Qualidade
- ISO 9001-2015 (todos os produtos)
- ISO 13485 (indústria de dispositivos médicos)
- IATF 16949 (Indústria automotiva)
Padrões de isolamento UL XLPE
- UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Padrões de isolamento de silicone
- UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Padrões de isolamento FEP
- UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
Modelos certificados pela UL
Perguntas frequentes
Você é um fabricante ou empresa comercial?
Somos um fabricante profissional, controlando seu pedido do começo ao fim. Aceitamos visitas e oferecemos serviço de coleta em Shenzhen.
Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para avaliação. Espera-se que novos clientes paguem pelos custos de correio.
Qual é a sua quantidade mínima de pedido?
Normalmente 100 metros. Devido ao peso do cabo, recomendamos encomendar quantidades adequadas para otimizar os custos de frete. O transporte marítimo é a opção mais econômica.
Posso obter um desconto?
Os descontos estão disponíveis com base na quantidade do pedido. Podemos oferecer preços competitivos e acordos de frete.
Sua empresa aceita produção OEM?
Sim, oferecemos serviços OEM, incluindo impressão personalizada do nome da sua empresa e cartões de qualidade para promover sua marca.
