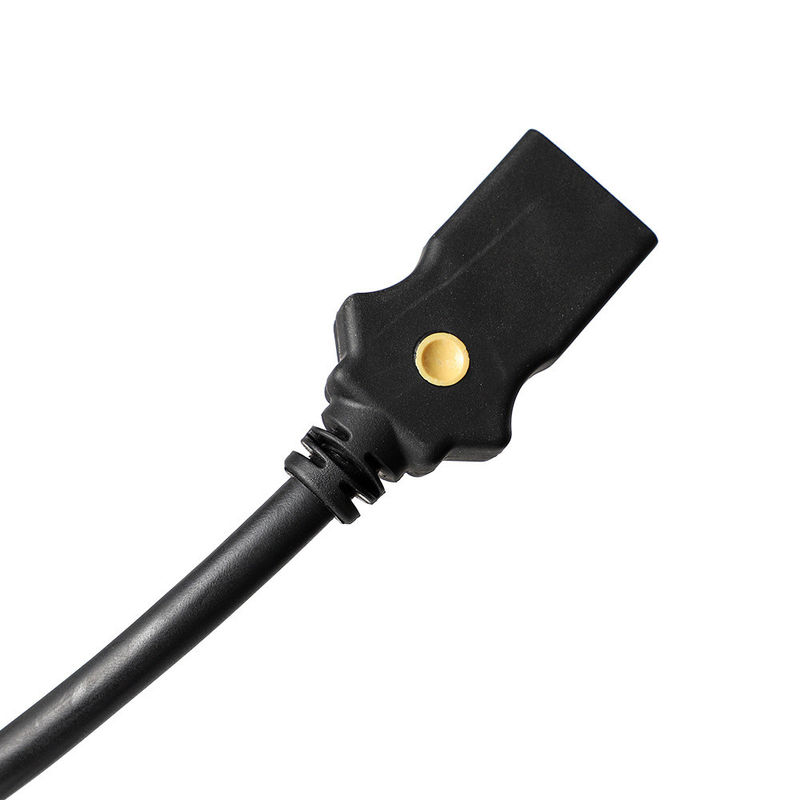

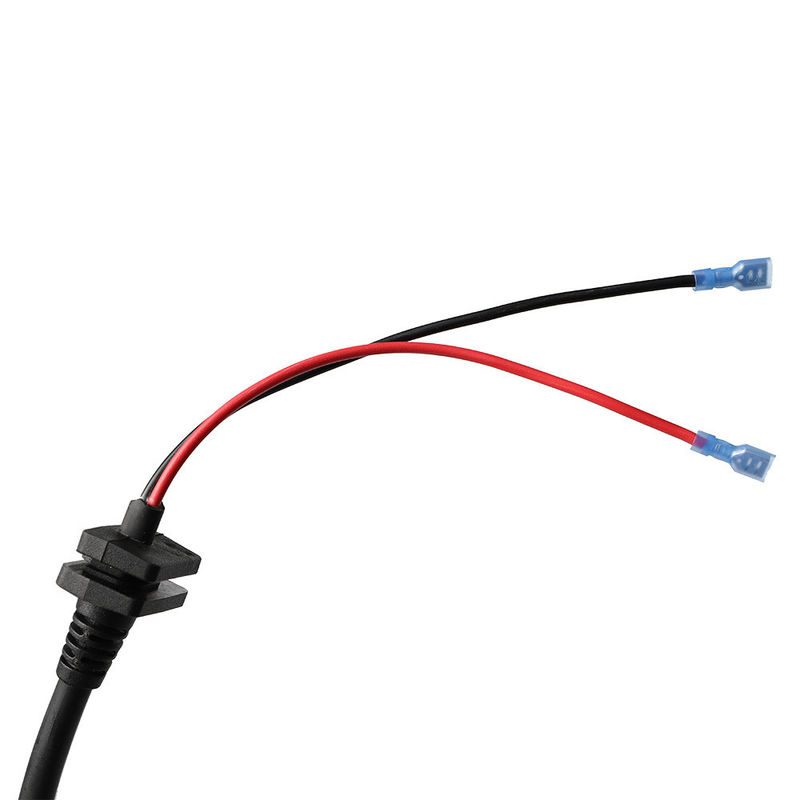

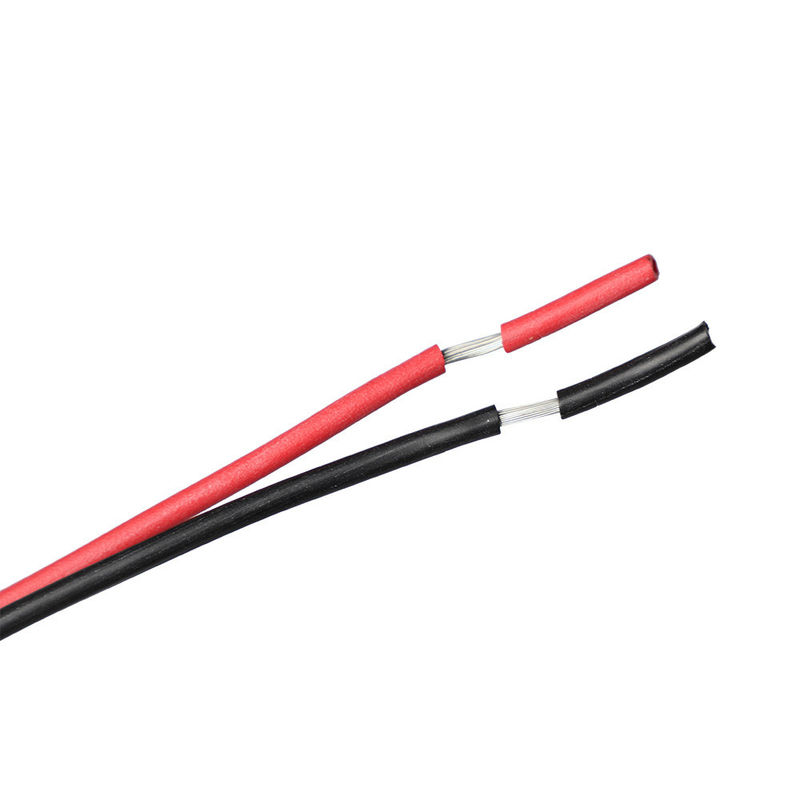

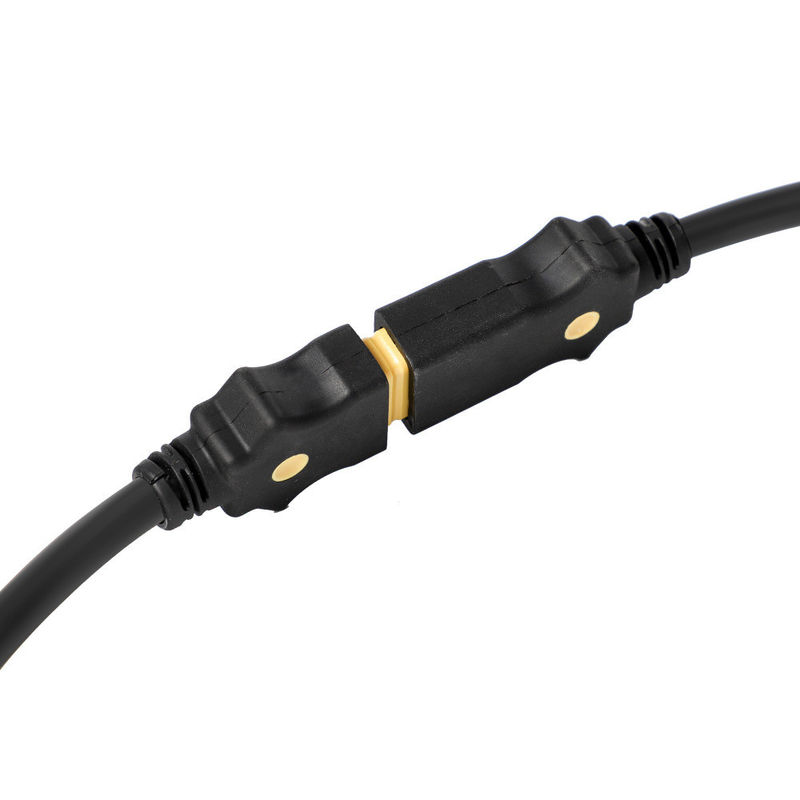

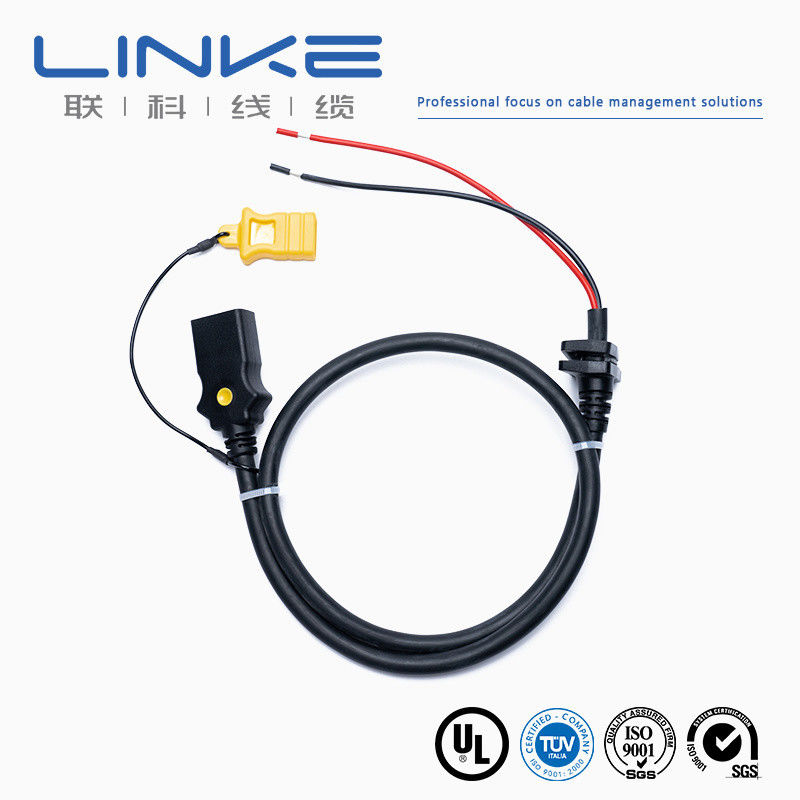

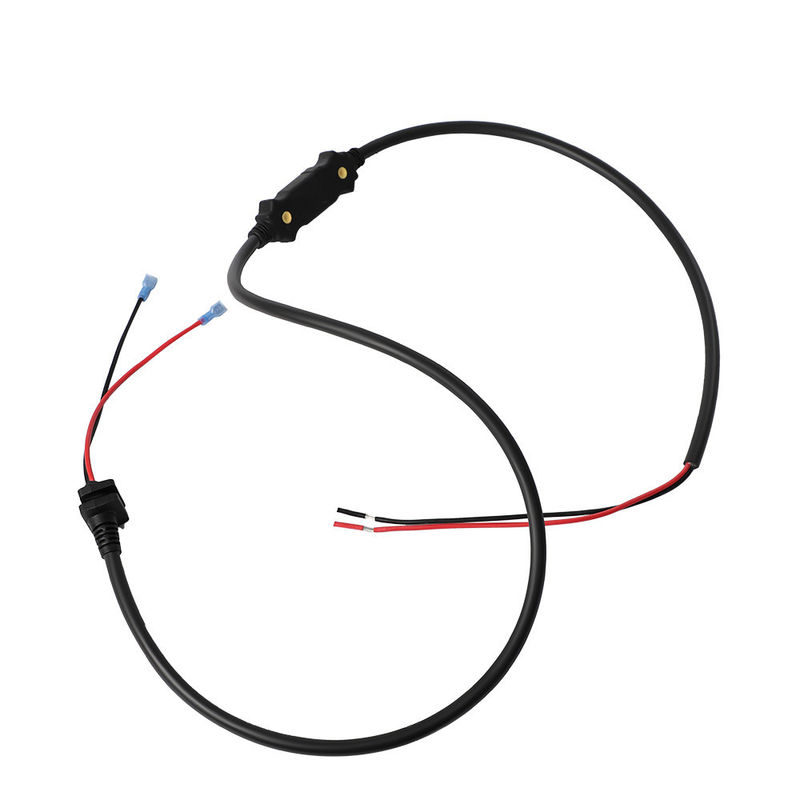

LK-C100 95MM2 300-600V Voltagem nominal Equipamento de medição

Não.

Item de Teste

Condição de Teste

Requisito de Teste

Dados de Teste

Resultado

1

Inspeção de Estrutura

1. Conformidade com a tabela de tamanho do fio2. Espessura mínima ≥ 80% da espessura média

Conformidade com a tabela de tamanho do fio

Consulte o registro de teste

Aprovado

2

Choque Térmico

Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, em seguida, observe a amostra

Sem rachaduras na superfície da amostra

Sem rachaduras

Aprovado

3

Deformação por Calor

1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição

1. A amostra não deve rachar pela coluna de pressão ou expor o condutor2. Redução de espessura ≤ 50%

Consulte o registro de teste

Aprovado

4

FT2

Aplique uma chama padrão a uma altura de 125 mm uma vez

1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos

Consulte o registro de teste

Aprovado

5

Envelhecimento

1. Pegue cinco seções de bainha de 200 mm de comprimento2. Coloque as amostras em um forno de envelhecimento a 158°C por 168 horas3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5°C por 16 horas, em seguida, teste o alongamento na ruptura e a resistência à tração

1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior2. Resistência à tração antes do envelhecimento > 1,41 kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior

Consulte o registro de teste

Aprovado

6

Dobradura a Frio

Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura

Sem rachaduras na superfície da amostra

Sem rachaduras

Aprovado

7

Resistência do Condutor

Meça a resistência do condutor de um metro com um medidor de resistência DC

A 20°C, resistência de 8AWG ≤ 2,23Ω/km

Consulte o registro de teste

Aprovado
