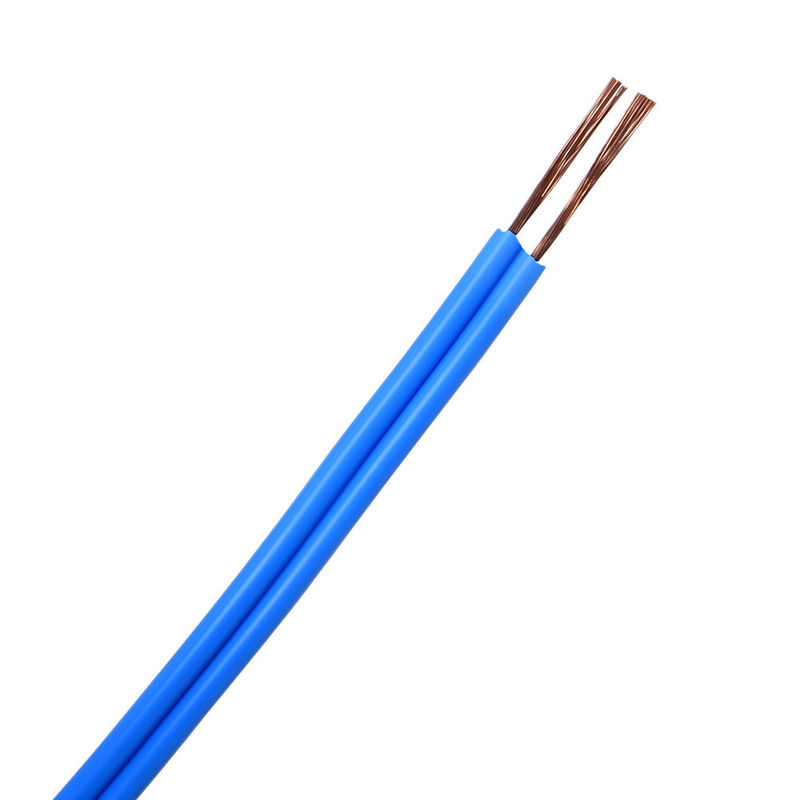

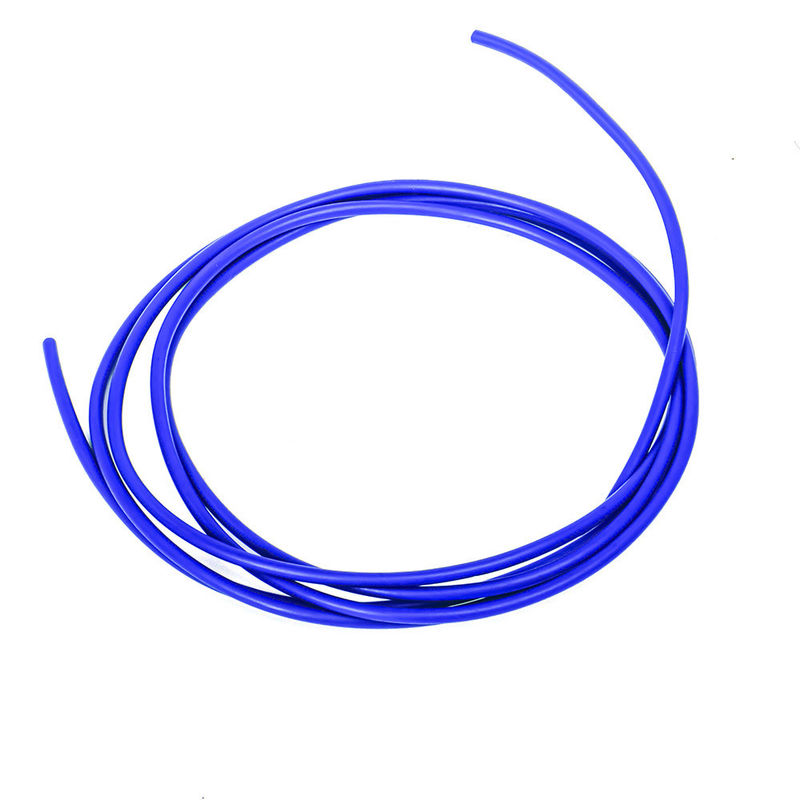

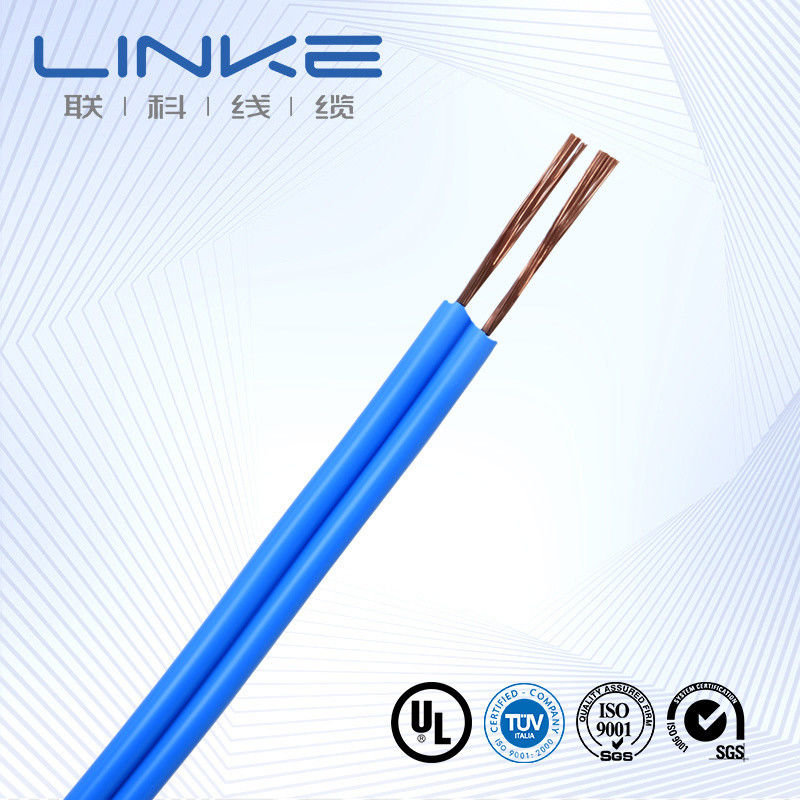

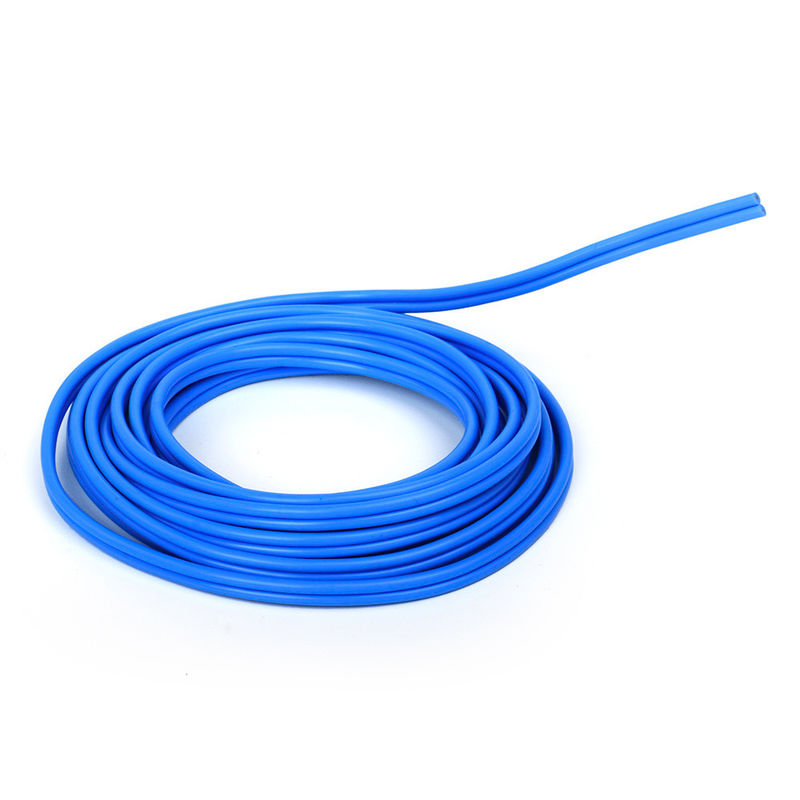

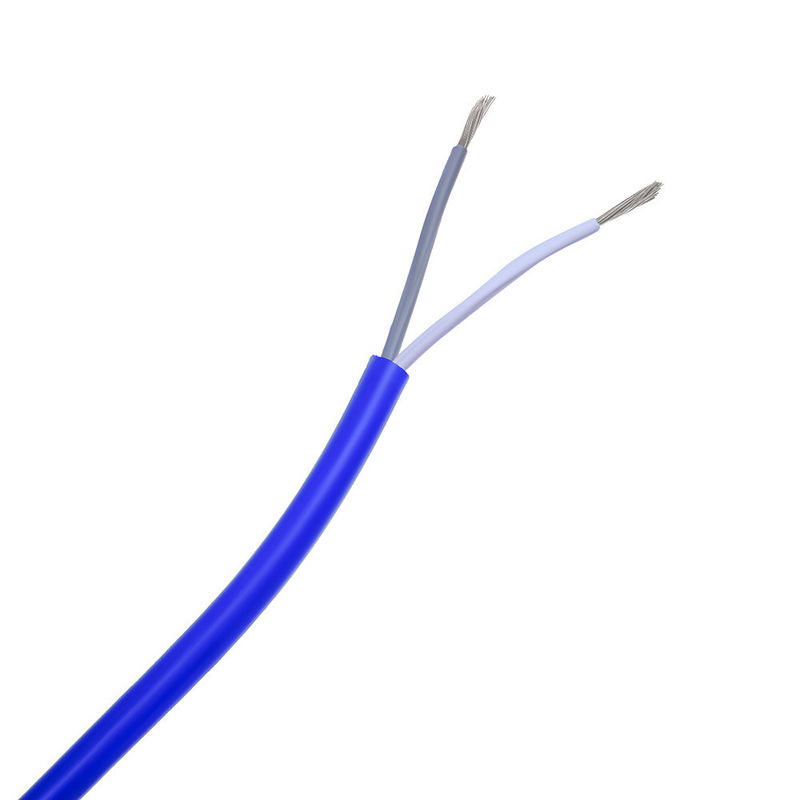

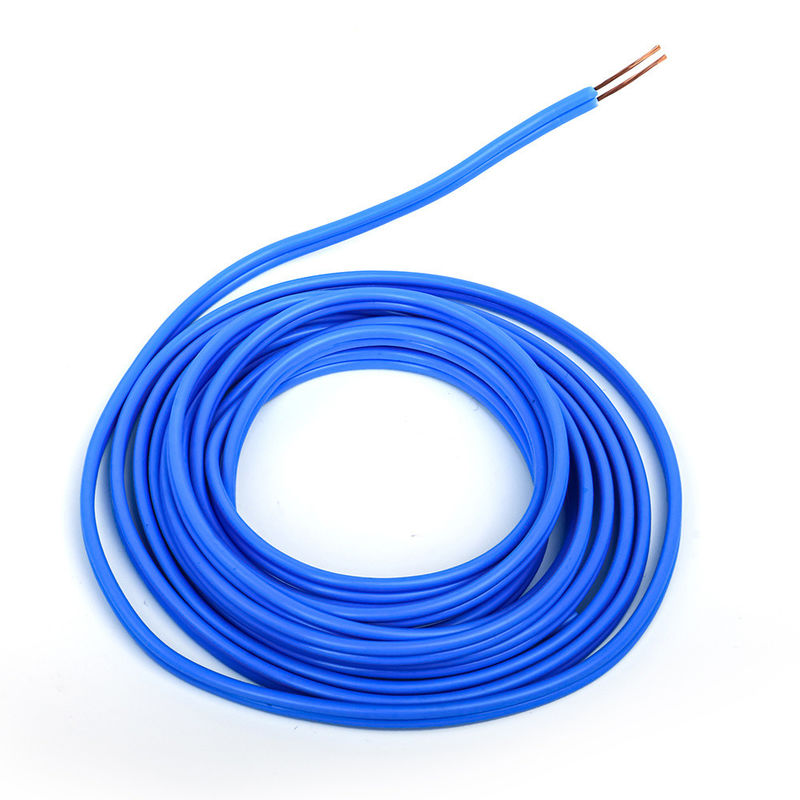

16AWG-30AWG XLPE Jacket Hook Up Wire para sistemas de extintor de incêndio Design do núcleo de cobre
Especificações do produto
| AWG |
NO de cordão |
Espessura de isolamento (mm) |
Espessura exterior (mm) |
Embalagem (m/m) |
| 30 |
7/0.1 |
0.41 |
1.10 |
610 |
| 28 |
7/0.127 |
0.41 |
1.20 |
610 |
| 26 |
7/0.16 |
0.41 |
1.30 |
610 |
| 24 |
11/0.16 |
0.41 |
1.40 |
610 |
| 22 |
17/0.16 |
0.41 |
1.60 |
610 |
| 20 |
21/0.178 |
0.41 |
1.80 |
610 |
| 18 |
34/0.178 |
0.41 |
2.10 |
610 |
| 16 |
26/0.254 |
0.41 |
2.40 |
610 |
| 28 |
1/0.32 |
0.41 |
1.15 |
610 |
| 26 |
1/0.404 |
0.41 |
1.25 |
610 |
| 24 |
1/0.511 |
0.41 |
1.35 |
610 |
| 22 |
1/0.643 |
0.41 |
1.50 |
610 |
| 20 |
1/0.813 |
0.41 |
1.65 |
610 |
| 18 |
Um.024 |
0.41 |
1.85 |
610 |
Características fundamentais
- Condutor: Flexível
- Isolamento: PVC
- Disponível em casaco preto, laranja, vermelho ou amarelo azul, com isolamento único e duplo
- Tamanhos SQ MM (estilo europeu): 10 mm quadrados a 240 mm quadrados
- Tamanhos de AWG (estilo norte-americano): 6 Awg a 50 Awg
- Ampla gama de temperaturas: -60°C a 200°C
- Aparição de baixa viscosidade
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5 × diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele) |
Laboratório independente • Equipamento de ensaio completo • Controlo de qualidade completo
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
| - Não, não. |
Ponto de ensaio |
Condição de ensaio |
Requisito de ensaio |
Dados de ensaio |
Resultado |
| 1 |
Inspecção da estrutura |
1. Cumprir o quadro de dimensões do fio2. Espessura mínima ≥ 80% da espessura média |
Cumprir a tabela de tamanho do fio |
Referência ao registo de ensaio |
Passe |
| 2 |
Choque térmico |
Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 3 |
Deformação térmica |
1. Medir a espessura da amostra (marcar a posição de medição) 2. Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento à temperatura especificada durante 1 hora3.Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora4. Re-medir a espessura da amostra na mesma posição |
1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto2. |
Referência ao registo de ensaio |
Passe |
| 4 |
FT2 |
Aplicar uma chama padrão a uma altura de 125 mm uma vez |
1A chama não deve propagar-se ao longo do seu comprimento. |
Referência ao registo de ensaio |
Passe |
| 5 |
Envelhecimento |
1. Tomar cinco secções de revestimento de 200 mm de comprimento2. Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas3. Após retirar as amostras, colocá-las a temperatura ambiente 23±5°C durante 16 horas.Em seguida, testar o alongamento na ruptura e resistência à tração |
1. alongamento antes de envelhecimento ≥ 300%, alongamento após envelhecimento ≥ 80% do que antes de envelhecimento2. resistência à tração antes de envelhecimento > 1,41 kg/mm2, resistência à tração após envelhecimento ≥ 80% do que antes de envelhecimento |
Referência ao registo de ensaio |
Passe |
| 6 |
Cold Bend |
Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 7 |
Resistência do condutor |
Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC |
A 20°C, resistência de 8AWG ≤ 2,23Ω/km |
Referência ao registo de ensaio |
Passe |
A Linke cable technology (DongGuan) Co. Ltd. concentra-se na investigação e desenvolvimento e no desenvolvimento de equipamentos de telecomunicações.
fornecer soluções profissionais para o Cable&Wire,especialmente para o
Contiverá:
Cabo robótico humanoide,
Cabo de alimentação/cabo de dados AI,
Cabos semicondutores/cabos automáticos industriais,
Cabo de sensores,
Novo cabo de energia,
Cabos de beleza médicos,
Cabo de arame UL,
A Linke Cable dispõe de capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para apoiar
A Comissão Europeia, através da sua Comissão Europeia e do Conselho Europeu de Lisboa, aprovou um programa de acção para a promoção da inovação e da inovação.
Ter obtido o seguinte sistema de gestão da qualidade:ISO 9001-2015 ((Todos os produtos); ISO 13485
(aparelhos e instrumentos médicos),IATF 16949 ((Indústria automóvel)
Perfil da empresa
Linke Cable Technology Co., Ltd. é um dos principais fornecedores de cabos na China.produção e comercialização de fios e cabosA Linke fornece vários cabos e soluções de cabos personalizadas para todo o mundo.Fios UL, cabos para automóveis, etc.
Na Linke cable, acreditamos que há uma maneira melhor de trazer cabos melhores para o mercado.
As nossas certificações
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico), UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103,UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001 e ISO13485, TS16949
CNR- Material de fiação de aparelhos, PVC isolado extrudado único, classificado em 105oC, 1000V, Classe I, Grupo A,B ou AB, FT1 e/ou FT2.Classe ou Classe I/Il, Grupo A, B ou AB, FT1 e/ou FT2. Cabos de revestimento não integrados de TPU extrudidos, classificados em 80"C, 300V, Classe I, Classe I ou Classe I/Il, Grupo A, B ou AB, FT1 e/ou FT2
