Lugar de origem:
Guangdong, China
Marca:
Linke
Certificação:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

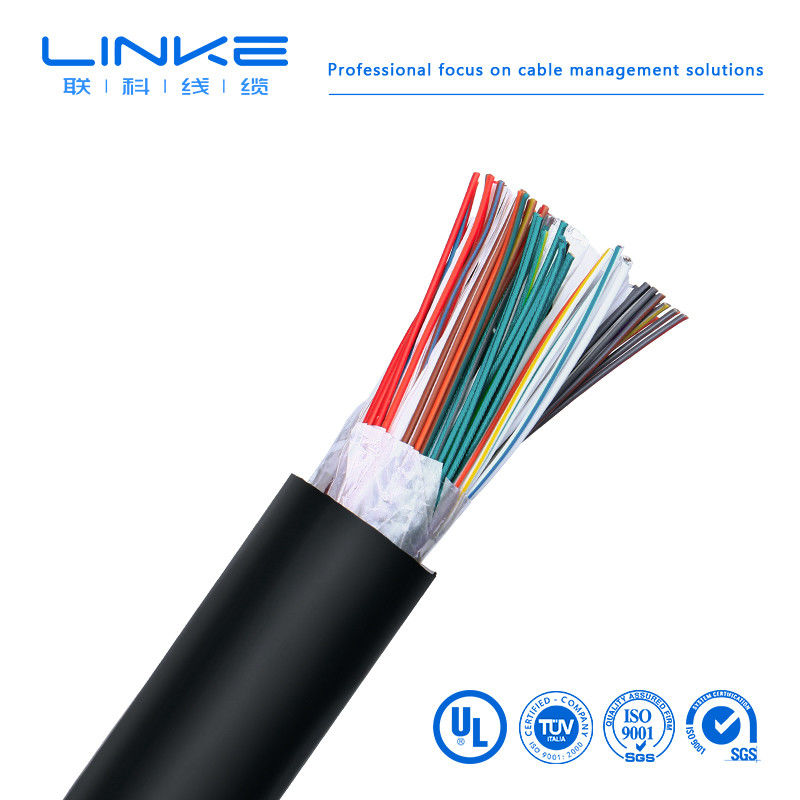

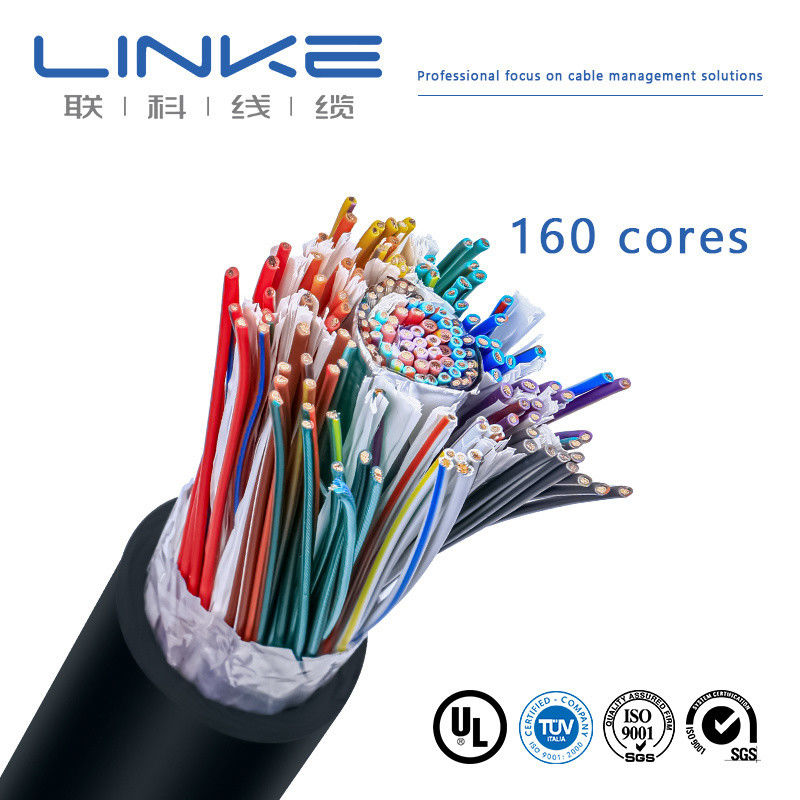

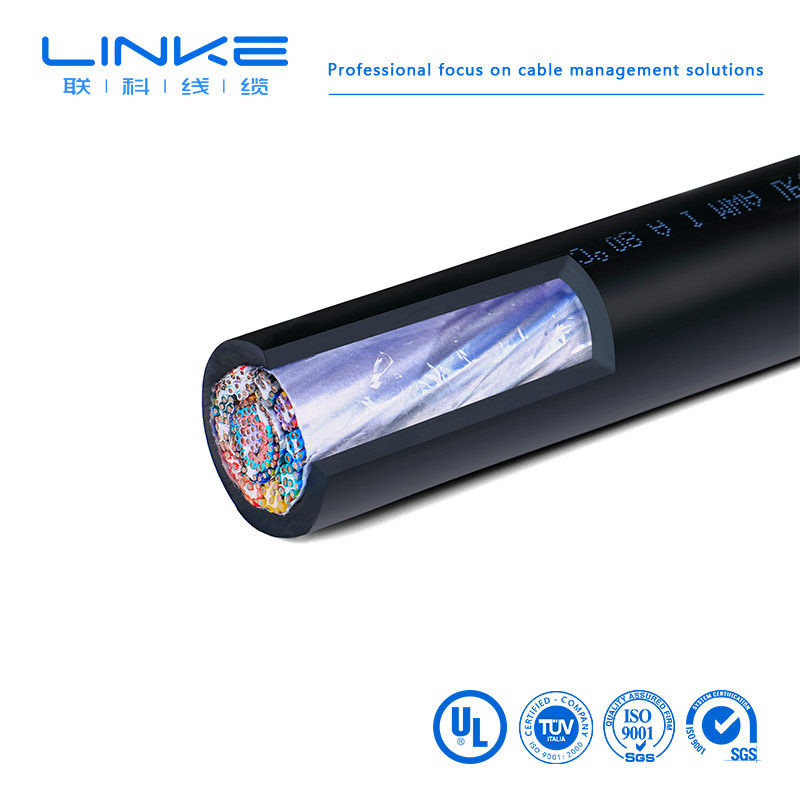

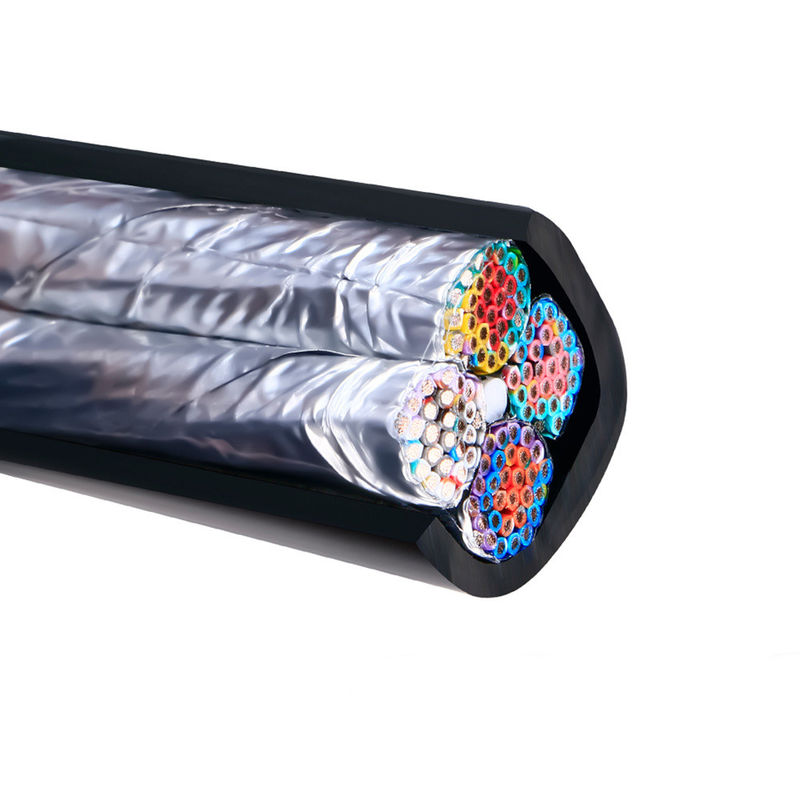

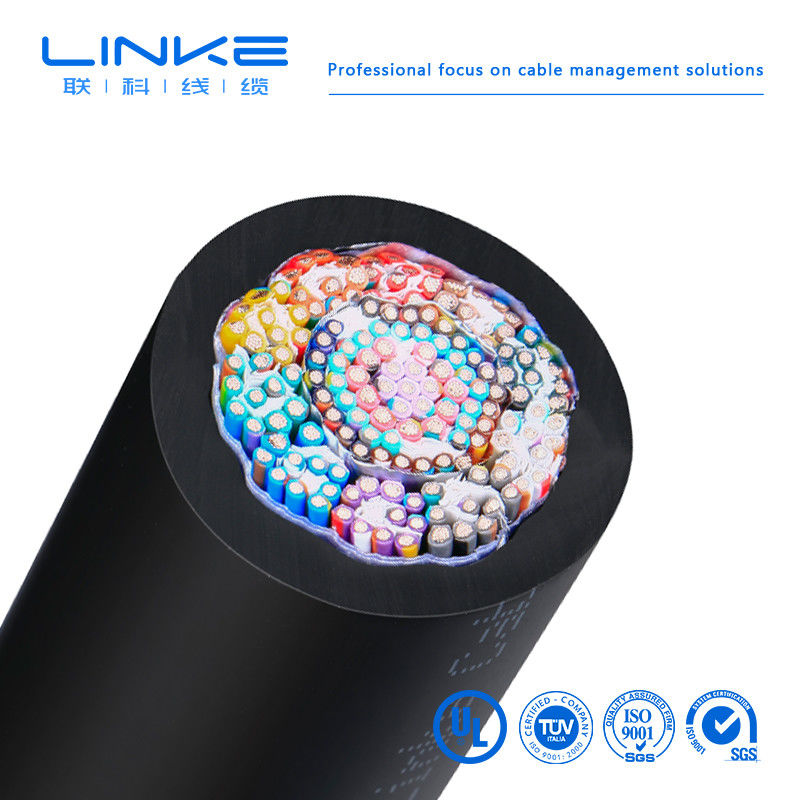

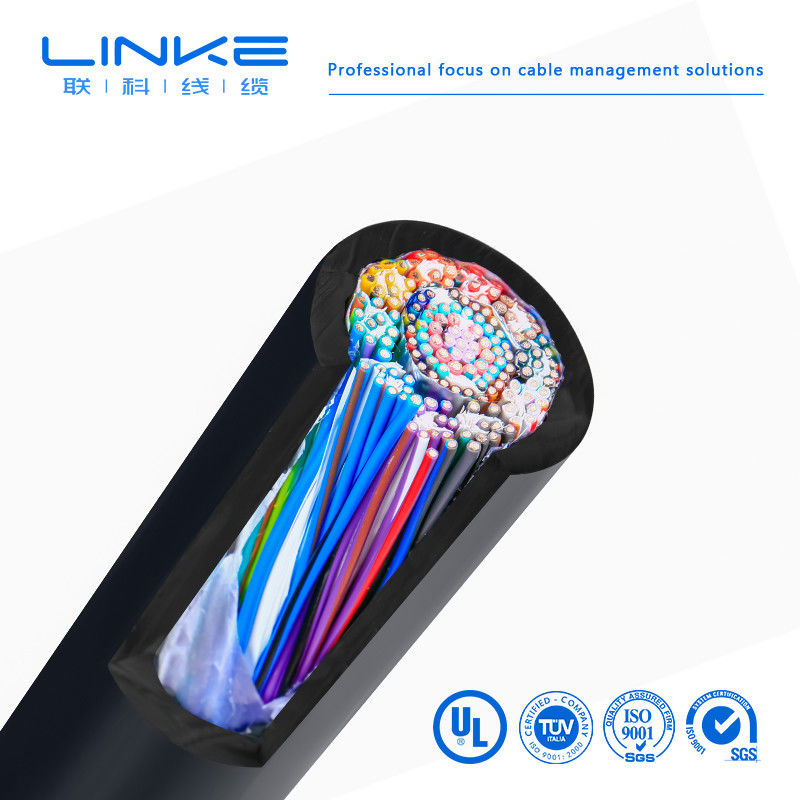

Cabos elétricos de borracha de silicone
1Características e utilizações do produto
Este produto é adequado para linhas fixas de transmissão de energia ou cabos de ligação para aparelhos elétricos móveis com tensão nominal AC de 0,6/1KV ou inferior.O produto apresenta as características de resistência à radiação térmica, resistência ao frio, resistência a ácidos e álcalis e resistência a gases corrosivos, impermeabilidade, etc. A estrutura do cabo é macia e conveniente para radiação.O desempenho elétrico é estável em ambiente de alta temperatura (frio), o desempenho antienvelhecimento é excelente e a vida útil é longa. É amplamente utilizado em metalurgia, energia elétrica, petroquímica, eletrônica, fabricação de automóveis e outras indústrias.
2Normas de implementação de produtos
Q/HHTZH001.1
O ensaio do retardador de chama e da resistência ao fogo é realizado em conformidade com os requisitos da norma GB12666-90
Três: Características de utilização
1Voltagem nominal AC: U0/U 0,6/1KV
Temperatura máxima de funcionamento: 180°C
Temperatura ambiente mínima: instalação fixa -60°C
2A temperatura para a instalação de cabos não deve ser inferior a -25°C.
3- raio de flexão admissível do cabo: o raio de flexão mínimo do cabo é 10 vezes o diâmetro exterior do cabo
Quatro: modelo básico e nome
Tabela 1
|
Modelo |
Nome do produto |
|
YGC |
Cabos de alimentação isolados de borracha de silicone revestidos de borracha de silicone |
|
YGCR |
Cabos móveis flexíveis de alimentação com revestimento de borracha de silicone isolados por borracha de silicone |
|
YGCP |
Cabos de alimentação isolados de borracha de silicone, revestidos de borracha de silicone, de cobre, trançados, blindados |
|
YGC22 |
Cabos de alimentação blindados com fita de aço revestida de borracha de silicone, isolados por borracha de silicone |
|
JGG |
Fios de instalação isolados de borracha de silicone revestidos de borracha de silicone |
|
JGGR |
Fios moles de instalação móvel com revestimento de borracha de silicone isolados por borracha de silicone |
|
JGGP |
Isolamento de borracha de silicone, bainha de borracha de silicone, fio de instalação de escudo trançado de cobre |
|
JHXG |
Fios de chumbo de motor isolados de borracha de silicone |
Nota: Para cabos de borracha de silicone ignífugo, adicionar ZR antes do número do modelo e o fio de cobre no núcleo do condutor pode ser enlatado.
V. Nome de código e significado
Tabela 2
|
Código |
Significado do código |
|
E |
Código de série (cabo móvel flexível) |
|
G |
Borracha de silicone |
|
C |
Pesado |
|
22 |
Blindagem de cinto de aço |
|
P |
Escudo trançado de cobre |
|
R |
Condutor de filamentos |
|
J |
Cabos de chumbo do motor |
6Principais indicadores técnicos
1Para a resistência de corrente contínua dos condutores de cabo acabados (tipo R) (de acordo com a norma GB3956), ver o anexo A, quadros 1 e 2.
2Resistência de isolamento a 20°C não inferior a 100 MΩ/KM
3O cabo acabado não vai quebrar quando submetido a um ensaio de tensão AC 50HZ 3,5KV/5min.
7: Especificações básicas dos cabos e parâmetros estruturais
|
Núcleo de arame*seção nominal ((mm2) |
Estrutura do condutor (número de raízes * diâmetro) (B/R) mm |
Diâmetro externo máximo do cabo (mm) |
Peso de referência (kg/km) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*1.5 |
19 vezes 0,32/48 vezes 0.20 |
3.2 |
3.5 |
27.5 |
|
|
Um por dois.5 |
19 vezes 0,41/51 vezes 0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19 vezes 0,52/82 vezes 0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19 vezes 0,65/123 vezes 0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48 vezes 0,52/204 vezes 0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75 vezes 0,52/323 vezes 0.25 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108 vezes 0,52/513 vezes 0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108 vezes 0,65/722 vezes 0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2,52/486*0.50 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30*2.52/760*0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2 vezes 2.5 |
7 vezes 0,68/51 vezes 0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19 vezes 0,52/82 vezes 0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19 vezes 0,65/123 vezes 0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7 vezes 1,70/323 vezes 0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2,15/513*0.25 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2,52/486*0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30*2.52/760*0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3 vezes 1.5 |
7 vezes 0,52/48 vezes 0.20 |
9.7 |
10.7 |
150 |
291 |
|
Três vezes dois.5 |
7 vezes 0,68/51 vezes 0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19 vezes 0,52/82 vezes 0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19 vezes 0,65/123 vezes 0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7 vezes 1,70/323 vezes 0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2,15/513*0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2,52/486*0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30*2.52/760*0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3 vezes 4 + 1 vezes 2.5 |
19 vezes 0,52/82 vezes 0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19 vezes 0,65/123 vezes 0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7 vezes 1,70/323 vezes 0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2,15/513*0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2,52/486*0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30*2.52/760*0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19 vezes 0,52/82 vezes 0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19 vezes 0,65/123 vezes 0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7 vezes 1,70/323 vezes 0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2,15/513*0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2,52/486*0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30*2.52/760*0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
Os parâmetros estruturais dos cabos de corte igual de cinco núcleos e dos cabos de estrutura 3+2 produzidos pela nossa empresa não estão incluídos neste quadro. |
|||||
| Solteiro-condutor, termoplástico isolamento | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| Múltiplos-condutor, termoplástico isolamento | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| Solteiro-condutor, termosset isolamento | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
1.AÉ você. Um fabricante ou uma empresa comercial?
Somos um fabricante profissional, podemos controlar a sua encomenda desde o início até ao fim.Bem-vindo a visitar-nos. Vamos buscá-lo em Shenzhen.
2Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.
3Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor encomendar uma quantidade adequada para evitar o alto frete. O transporte marítimo é a melhor opção.
4Posso fazer um desconto?
Depende da sua quantidade, podemos fazer um desconto e pagar o frete.
5A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa, até personalizamos o cartão de qualidade para promover a sua empresa.
