Descrição do Produto
Cabo Automotivo de Linha de Energia Eletrônica de Silicone de Alta Temperatura UL2464 Personalizado
Especificações do Produto
| Item |
Cabo Eletrônico de Silicone de Alta Temperatura UL Personalizado UL2464 |
| Condutor |
Condutores de fio de cobre estanhado fino e flexível |
| Isolamento |
Isolamento termoplástico especial sem halogênio |
| Revestimento externo |
Revestimento termoplástico especial sem halogênio |
| Número de Núcleos |
Multinúcleos (Conforme requisito do cliente) |
| Tensão Nominal |
Uo/U 300 V |
| Temperatura |
80 ºC |
| Cor |
Opcional |
| Aplicação |
Este produto é principalmente adequado para fiação interna e externa de equipamentos eletrônicos. A camada de blindagem de malha de alta densidade e alta condutividade garante forte capacidade anti-interferência. O cabo pode ser usado como fio de medição, inspeção e controle, bem como em conjuntos completos de equipamentos, sistemas de aquecimento, ar condicionado, equipamentos de refrigeração, equipamentos de automação de escritório e processamento de dados. |

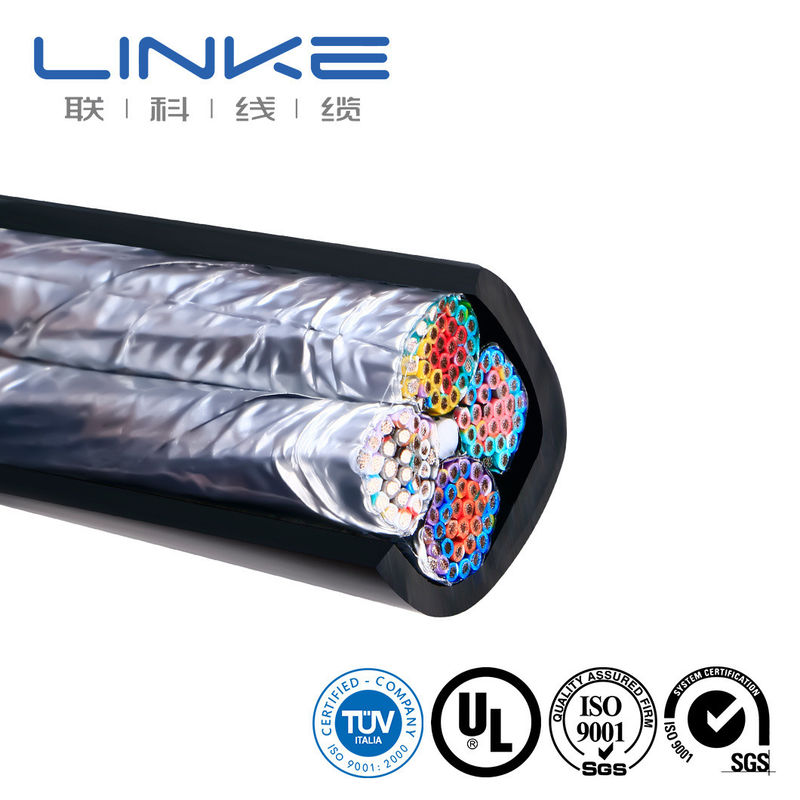

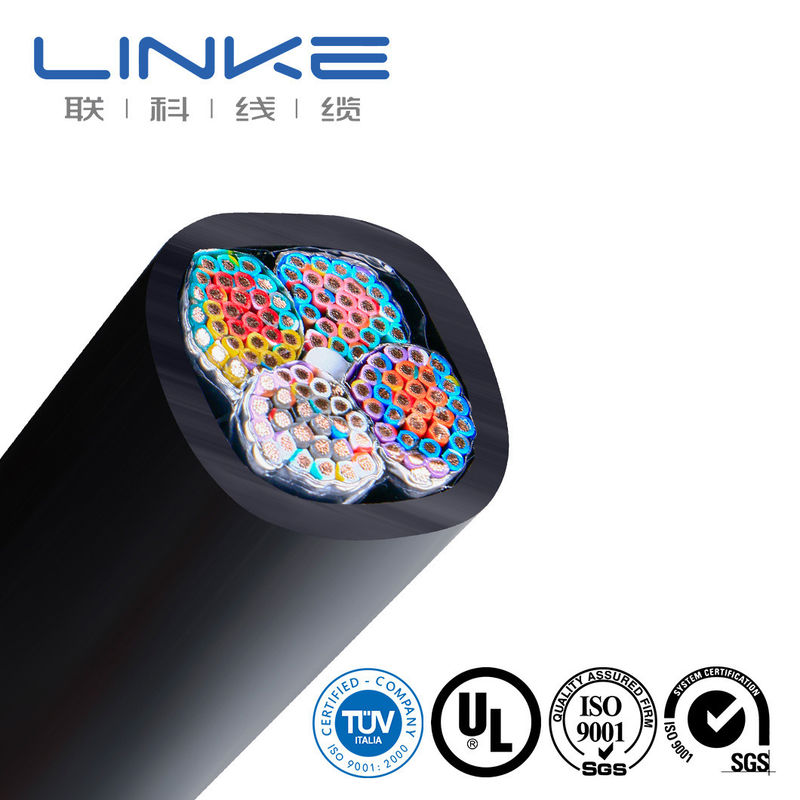

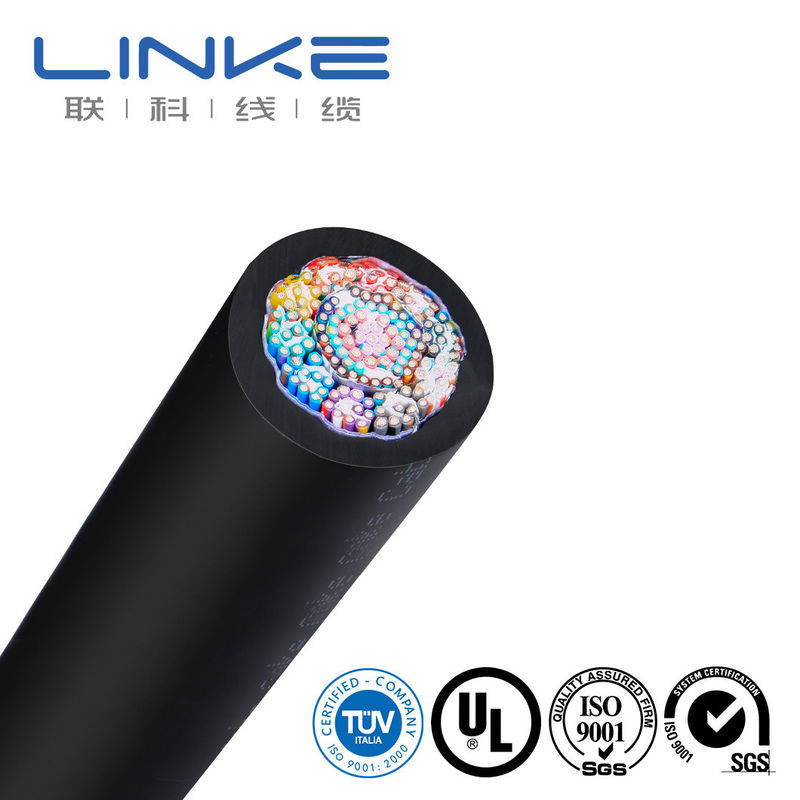

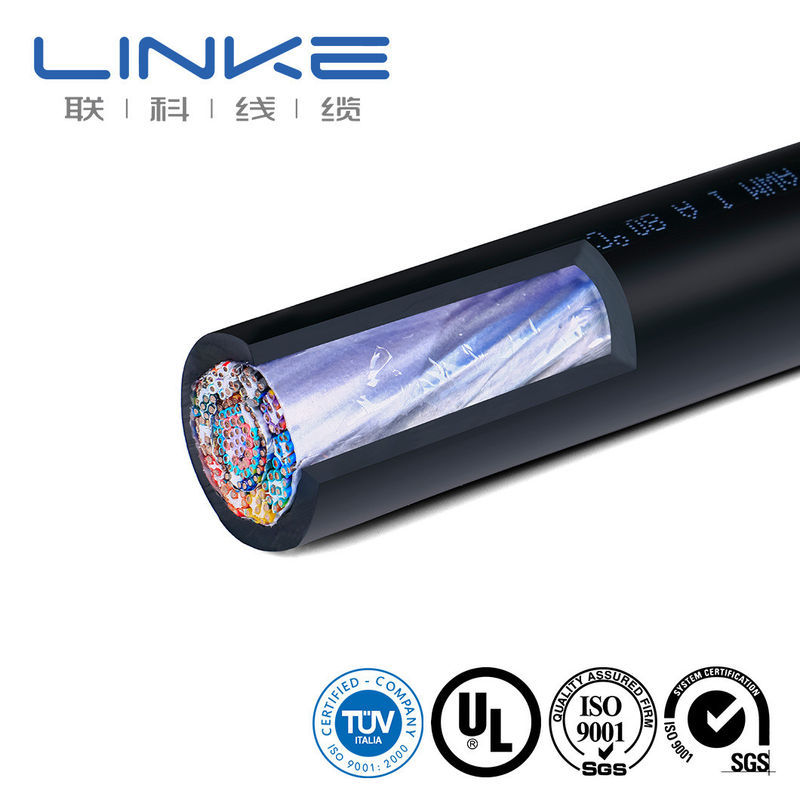

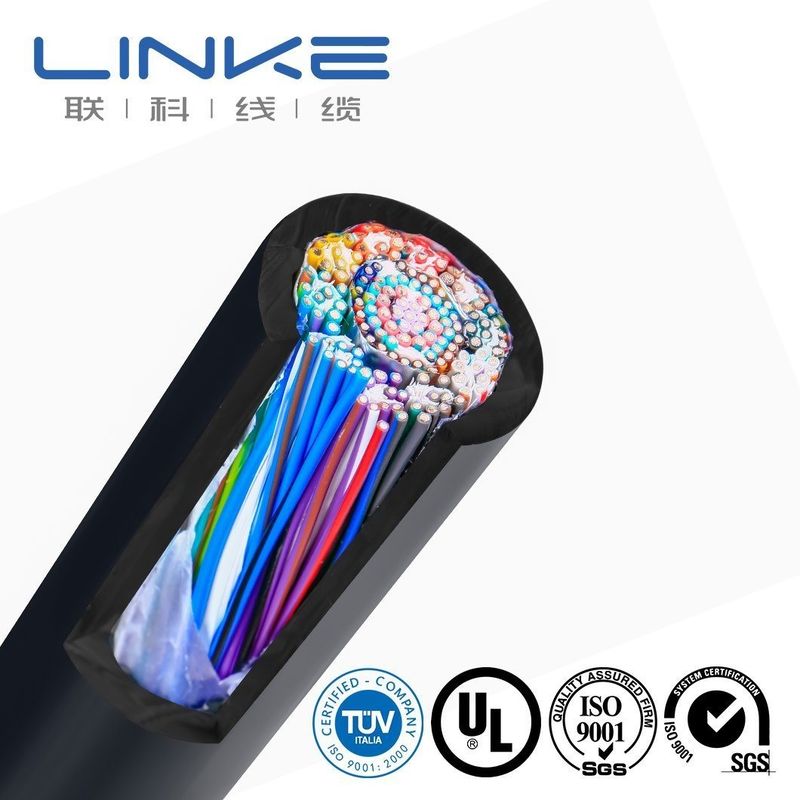

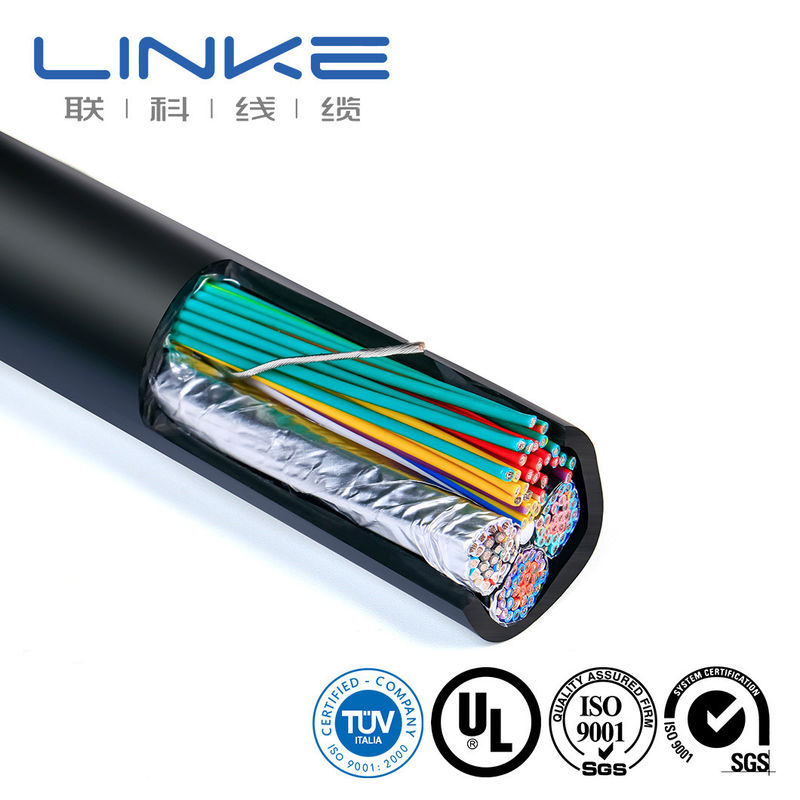

Configurações de Núcleo
| Núcleo A |
Condutor: Fio de cobre macio estanhado 19/0.16 ±0.003mmx7C
Isolamento: PVC-001 (várias cores)
Formação do cabo-1: (Núcleo A)
Enrolamento: Fita PP expandida W=6mm, &=0.080mmx1C (enrolamento fantasia) |
| Núcleo B |
Condutor: Fio de cobre macio estanhado 19/0.20±0.003mmx11C
Isolamento: PVC-001 (várias cores) |
| Núcleo C |
Condutor: Fio de cobre macio estanhado 19/0.16±0.003mmx18C
Isolamento: PVC-001 (várias cores) |
| Formação do cabo-2 |
(Núcleo A+B+C)
Enchimento: Corda de PP retardante de chama 10000D x 3C
Enrolamento: Fita PP expandida W=6mm, &=0.080mmx1C (enrolamento fantasia) |
| Núcleo D |
Condutor: Fio de cobre macio estanhado 19/0.16±0.003mmx24C
Isolamento: PVC-001 (várias cores) |
| Formação do cabo-3 |
(Núcleo A+B+C+D)
Enchimento: Corda de PP retardante de chama 10000D x2C
Enrolamento: Mylar transparente W=42mm, &=0.025mmx1C
Terra: Fio de cobre macio estanhado 19/0.20±0.003mmx1C (terra entre mylar e folha de alumínio)
Enrolamento: Folha de alumínio prateada unilateral W=45mm, &=0.035mmx1C (lado AL para dentro) |
| Núcleo E |
Condutor: Fio de cobre macio estanhado 19/0.20±0.003mmx2C*10 conjuntos
Isolamento: PVC-001 (várias cores) |
| Núcleo G |
Condutor: Fio de cobre macio estanhado 19/0.16±0.003mmx8C*10 conjuntos
Isolamento: PVC-001 (várias cores) |
Desempenho Elétrico 20°C
| Resistência máxima do condutor ohm/km |
59.4(22AWG) 36.7(20AWG) |
| Tensão de suportabilidade AC kv/min |
2.00 |
| Resistência mínima de isolamento M ohm/km |
10.00 |
| Teste de faísca (AC) kv |
3.00 |
Sobre Linke Cable Technology Co., Ltd
Fabricante de fios e cabos A Linke Cable Technology Co., Ltd é um fornecedor líder de cabos na China. Nos últimos mais de 10 anos, a Linke Cable tem se concentrado em P&D, produção e marketing de fios e cabos. A Linke fornece vários cabos e soluções de cabos personalizados para todo o mundo. Somos especializados em cabos de carregamento para veículos elétricos, cabos médicos, cabos de silicone, cabos de mola, cabos trançados, cabos towlobe, fios UL, cabos automotivos, etc.
Na Linke cable, acreditamos que há uma maneira melhor de trazer cabos melhores ao mercado. Usamos uma abordagem de engenheiro para engenheiro para desenvolver melhores cabos para os clientes e melhorar a qualidade de vida.
| Marca |
LINKE |
Seção Transversal (mm²) |
0.01-500mm² |
| Bitola do Fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre estanhado / cobre nu, com base nos requisitos do cliente |
| Material de isolamento |
PVC/TPU/Borracha de silicone/PE/PP/XLPE/Nylon/outro |
Material da Jaqueta |
[PVC/PU/Borracha/Trança/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc |
Comprimento Personalizado |
[por exemplo, 1m, 3 pés, 5m ±5% de tolerância] |
| Tipo de Cabo |
[Médico/Energia/Áudio/Coaxial/Elétrico/Automotivo/Armazenamento de energia//etc.] |
Blindagem |
[Blindado/Não blindado/Blindagem trançada] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxiais)] |
Impressão/Logotipo |
[Texto/Etiqueta/Logotipo, máximo de 20 caracteres] |
| Raio de Curvatura |
[por exemplo, ≥5× diâmetro do cabo] |
Classificação de Corrente |
[por exemplo, 5A] |
| Classificação de Tensão |
[por exemplo, 30V AC/DC] |
Material do Conector |
[Banado a ouro/Banado a níquel/Latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3.5mm, RJ45] |
Jaqueta |
XLPE ou PE ou BORRACHA PVC |
| Tempo de Entrega |
7-14 dias após a confirmação do pedido |
Cores |
[Preto/Branco/Vermelho/Pantone Personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Pacote |
Rolo/caixa/placa/Personalizado |
| Serviços de Suporte |
multicolumn {3}{l}{cabo personalizado, soluções ponta a ponta, incluindo corte preciso, crimpagem e instalação de terminais (especificar material, por exemplo, cobre/banhado a níquel) |
|
|
Laboratório Independente • Equipamento de Teste Completo • Controle de Qualidade Total
Testamos cada produto por padrões rigorosos para garantir qualidade superior e desempenho confiável.
|
Não.
|
Item de Teste
|
Condição de Teste
|
Requisito de Teste
|
Dados de Teste
|
Resultado
|
|
1
|
Inspeção de Estrutura
|
1. Conformidade com a tabela de tamanho do fio2. Espessura mínima ≥ 80% da espessura média
|
Conformidade com a tabela de tamanho do fio
|
Consulte o registro de teste
|
Aprovado
|
|
2
|
Choque Térmico
|
Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, depois observe a amostra
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Aprovado
|
|
3
|
Deformação por Calor
|
1. Meça a espessura da amostra (marque a posição de medição)2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora4. Meça novamente a espessura da amostra na mesma posição
|
1. A amostra não deve rachar pela coluna de pressão ou expor o condutor2. Redução da espessura ≤ 50%
|
Consulte o registro de teste
|
Aprovado
|
|
4
|
FT2
|
Aplique uma chama padrão a uma altura de 125 mm uma vez
|
1. A chama não deve se propagar ao longo de seu comprimento2. A chama não deve se espalhar para materiais inflamáveis próximos
|
Consulte o registro de teste
|
Aprovado
|
|
5
|
Envelhecimento
|
1. Pegue cinco seções de revestimento de 200 mm de comprimento2. Coloque as amostras em um forno de envelhecimento a 158°C por 168 horas3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5°C por 16 horas, depois teste o alongamento na ruptura e a resistência à tração
|
1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior2. Resistência à tração antes do envelhecimento > 1.41kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior
|
Consulte o registro de teste
|
Aprovado
|
|
6
|
Dobramento a Frio
|
Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura
|
Sem rachaduras na superfície da amostra
|
Sem rachaduras
|
Aprovado
|
|
7
|
Resistência do Condutor
|
Meça a resistência do condutor de um metro com um medidor de resistência DC
|
A 20°C, resistência de 8AWG ≤ 2.23Ω/km
|
Consulte o registro de teste
|
Aprovado
|
Linke cable technology (DongGuan) Co. Ltd. concentra-se em P&D e
fornece soluções profissionais para Cabos e Fios, especialmente para
diferentes clientes da indústria. Inclui:
Cabo de robô humanoide,
Cabo de energia/cabo de dados de IA,
Cabo semicondutor/cabo de automação industrial,
Cabo sensor,
Cabo de nova energia,
Fio de beleza médica,
Cabo de fio UL,
A Linke Cable possui capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para suportar
necessidades diversificadas dos clientes. Obtivemos as seguintes autorizações de produto: UL 758,CCC,RoHs,REACH,CE; Nós
obtivemos o seguinte sistema de gestão de qualidade:ISO 9001-2015(Todos os produtos); ISO 13485
(Aparelhos e instrumentos médicos),IATF 16949(Indústria automotiva)
Certificações de Qualidade
Nossos produtos atendem aos seguintes padrões internacionais:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Condutor único, isolamento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de Fiação de Eletrodomésticos
Cabo Isolado de PVC Extrudado Simples, classificado 105ºC, 1000V, Classe I, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Jaqueta Não Integral de PVC Extrudado, classificado 105°C, 1000V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Cabo com Jaqueta Não Integral de TPU Extrudado, classificado 80°C, 300V, Classe I, Classe ou Classe I/II, Grupo A, B ou AB, FT1 e/ou FT2
Perguntas Frequentes
1. Você é um fabricante ou empresa de trading?
Somos um fabricante profissional. Podemos controlar seu pedido do início ao fim. Bem-vindo para nos visitar. Nós o buscaremos em Shenzhen.
2. Como posso obter uma amostra para testar sua qualidade?
As amostras são gratuitas para você. Novos clientes devem pagar pelo custo do courier.
3. Qual é a sua Quantidade Mínima de Pedido?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor pedir uma quantidade adequada para evitar o frete alto. O transporte marítimo é a melhor opção.
4. Posso obter um desconto?
Depende da sua quantidade. Podemos oferecer um desconto e cobrir o frete. Por favor, entre em contato conosco.
5. Sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa, até mesmo personalizar o cartão de qualidade para promover sua empresa.
