Cabos elétricos para automóveis de 110 núcleos de 300 V
Cabos automotivos premium concebidos para aplicações de fiação interna e externa de veículos com certificação UL2464.
Especificações do produto
Número de modelo UL:2464
Voltagem nominal:300 V
Temperatura nominal:80°C
Padrão:UL758/UL1581
Aplicações
Cablagem interna ou interconexão externa de equipamentos eletrónicos em aplicações automotivas e industriais.
Informações de marcação
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Cabo de ligação
Especificações técnicas
| Tamanho do condutor (AWG) |
Construção (n.o./mm) |
Diâmetro em mm |
Espessura nominal (mm) |
Diâmetro em mm |
Núcleo |
Taxa de proteção (%) |
Espessura nominal (mm) |
Diâmetro em mm |
Cobre nu (Ω/KM) |
Cobre conservado (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opcional | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Opcional | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Opcional | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opcional | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Opcional | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Opcional | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opcional | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Opcional | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Opcional | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opcional | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Opcional | 0.76 | 40,80 ± 0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Opcional | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 2 | Opcional | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 3 | Opcional | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 4 | Opcional | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opcional | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Opcional | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Opcional | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Configuração do núcleo e codificação de cores
Núcleo A (30 condutores)
Condutor:Fios de cobre moles enlatados 19/0,16±0,003 mm
Isolamento:PVC-001 (variadas cores)
A1. Vermelho
A2. Vermelho com preto
A3. Vermelho com castanho
A4. Vermelho com laranja
A5. Vermelho com amarelo
A6. Vermelho com verde
A7. Vermelho com azul
A8. Vermelho com roxo
A9. Vermelho com cinza
A10. Vermelho com branco
A11. Amarelo
A12. Amarelo com preto
A13. Amarelo com marrom
A14. Amarelo com vermelho
A15. Amarelo com laranja
A16. Amarelo com verde
A17. Amarelo com azul
A18. Amarelo com roxo
A19. Amarelo com cinza
A20. Amarelo com branco
A21. Verde.
A22. Verde com preto
A23. Verde com marrom
A24. Verde com vermelho
A25. Verde com laranja
A26. Verde com amarelo
A27. Verde com azul
A28. Verde com roxo
A29. Verde com cinza
A30. Verde com branco
Formação do cabo:Revestimento Mylar transparente, fio de terra, papel de alumínio de uma só face prateado
Núcleo B (30 condutores)
Condutor:Fios de cobre moles enlatados 19/0,16±0,003 mm
Isolamento:PVC-001 (variadas cores)
B1. Laranja
Laranja com preto
B3. Laranja com marrom
Laranja com vermelho
Laranja com amarelo
B6. Laranja com verde
Laranja com azul
B8. Laranja com roxo
B9. Laranja com cinza
B10. Laranja com branco
B11. Azul.
B12. Azul com preto
B13. Azul com marrom
B14. Azul com vermelho
B15. Azul com laranja
B16. Azul com amarelo
B17. Azul com verde
B18. Azul com roxo
B19. Azul com cinza
B20. Azul com branco
B21. Roxo
B22. Roxo com preto
B23. Roxo com marrom
B24. Roxo com roxo
B25. Roxo com laranja
B26. Roxo com amarelo
B27. Roxo com verde
B28. Roxo com azul
B29. Roxo com cinza
B30. Roxo com branco
Formação do cabo:Revestimento Mylar transparente, fio de terra, papel de alumínio de uma só face prateado
Núcleo C (25 condutores)
Condutor:Fios de cobre moles enlatados 19/0,16±0,003 mm
Isolamento:PVC-001 (variadas cores)
C1, cinza.
C2. cinza com preto
C3. cinza com castanho
C4. Cinza com vermelho
C5. cinza com laranja
C6. cinza com amarelo
C7. cinza com verde
C8. cinza com azul
C9. Cinza com roxo
C10 cinza com branco
C11. Branco.
C12. Branco com preto
C13. Branco com castanho
C14. Branco com vermelho
C15. Branco com laranja
C16. Branco com amarelo
C17. Branco com verde
C18. Branco com azul
C19. Branco com roxo
C20. Branco com cinza
C21. Roxo claro
C22. Roxo claro com preto
C23. Roxo claro com marrom
C24: roxo claro com vermelho
C25. Roxo claro com laranja
Formação do cabo:Revestimento Mylar transparente, fio de terra, papel de alumínio de uma só face prateado
Núcleo D (25 condutores)
Condutor:Fios de cobre moles enlatados 19/0,16±0,003 mm
Isolamento:PVC-001 (variadas cores)
D1. Rosa
D2. Rosa com preto
D3. Rosa com marrom
D4. Rosa com vermelho
D5. Rosa com laranja
D6. Rosa com amarelo
D7. Rosa com verde
D8. Rosa com azul
D9. Rosa com roxo
D10. Rosa com cinza
D11. Rosa com branco
D12. azul claro com preto
D13. Azul claro com marrom
D14. Azul claro com vermelho
D15. Azul claro com laranja
D16. Azul claro com amarelo
D17. Azul claro com verde
D18. Azul claro com roxo
D19. Azul claro com cinza
D20. Azul claro com branco
D21. Verde claro com preto
D22. Verde claro com marrom
D23. Verde claro com vermelho
D24. Verde claro com laranja
D25. Verde claro com amarelo
Formação do cabo:Revestimento Mylar transparente, fio de terra, papel de alumínio de uma só face prateado
Formação total do cabo (núcleo A+B+C+D)
Preenchimento:Faixa de preenchimento com PVC-001 φ=2,90 mm branca (preenchimento central)
Envolvimento:O valor da solução é igual ou superior a:

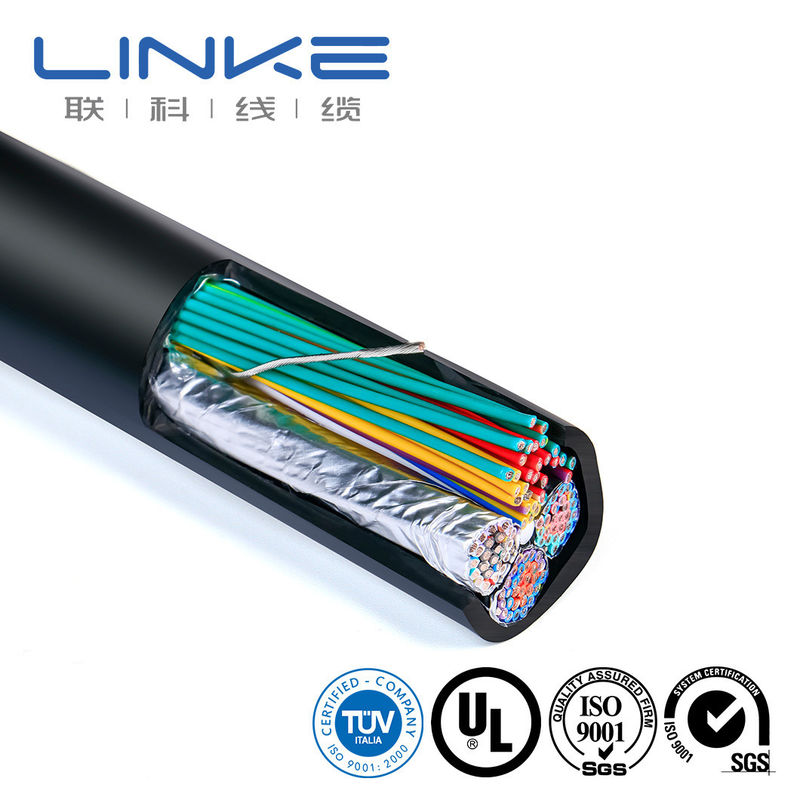

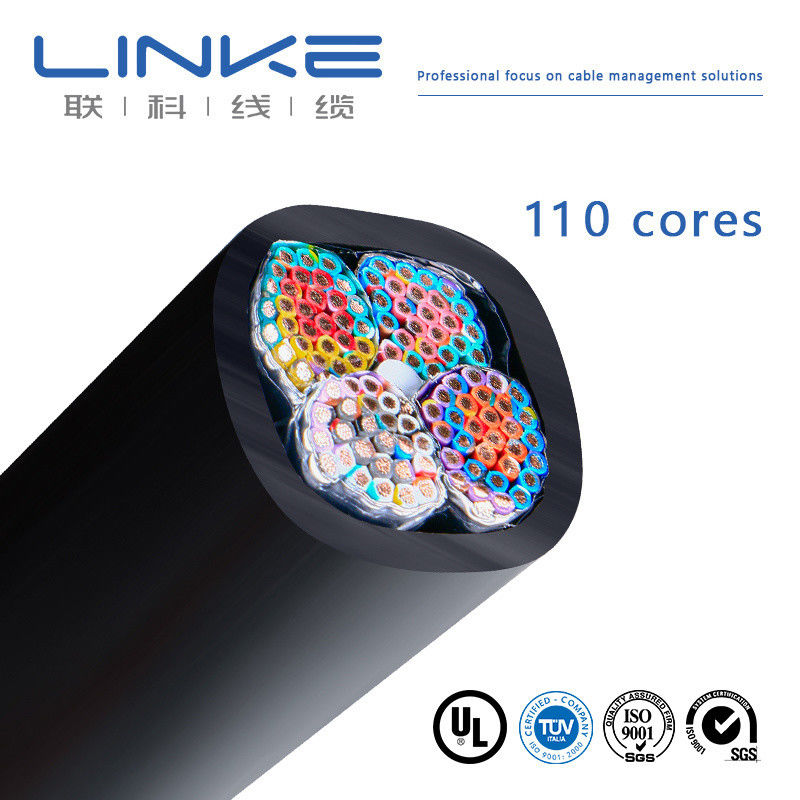

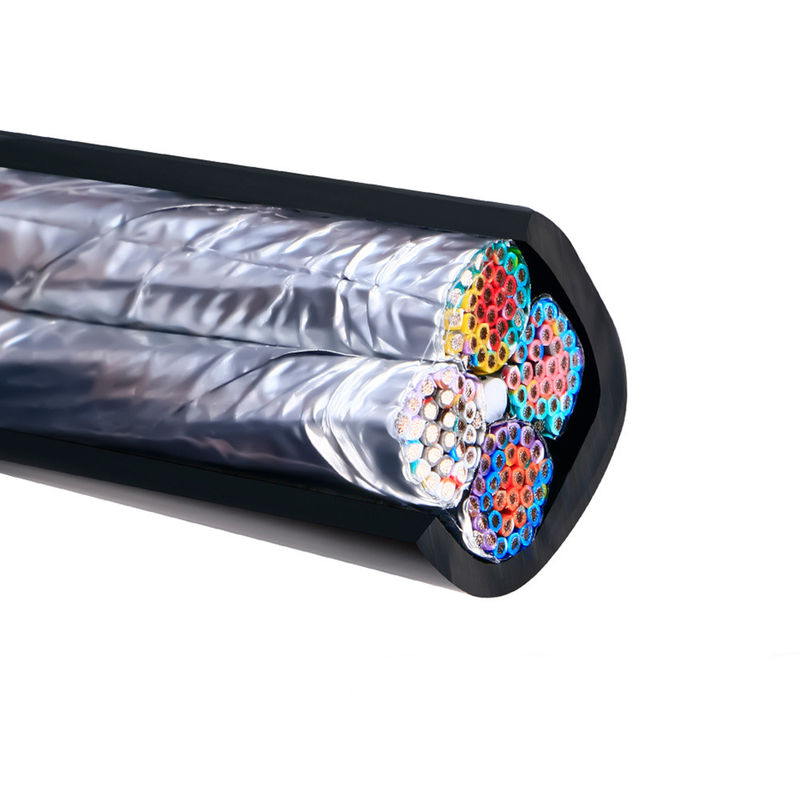

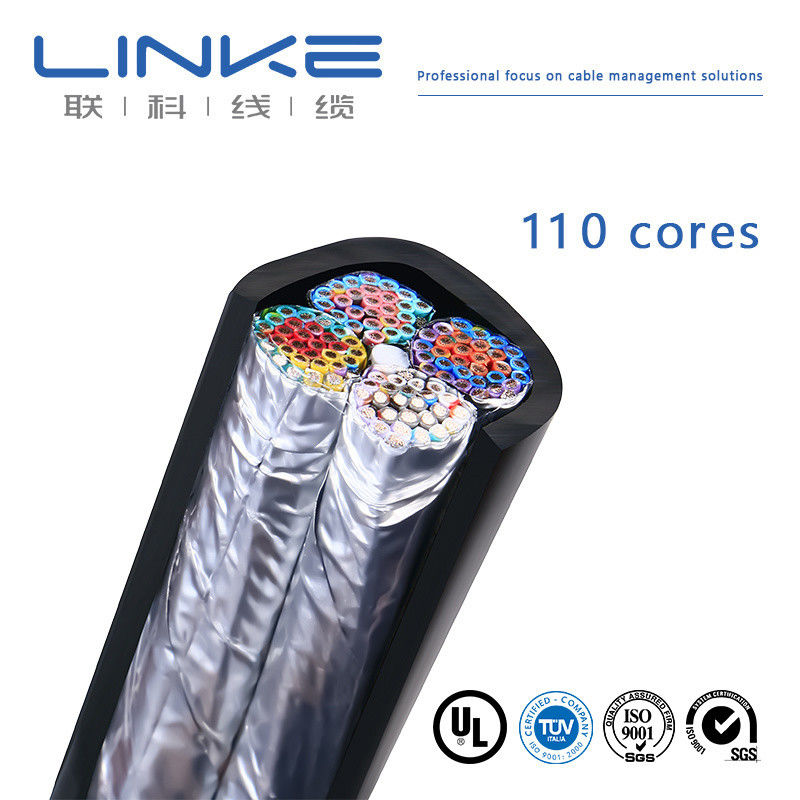

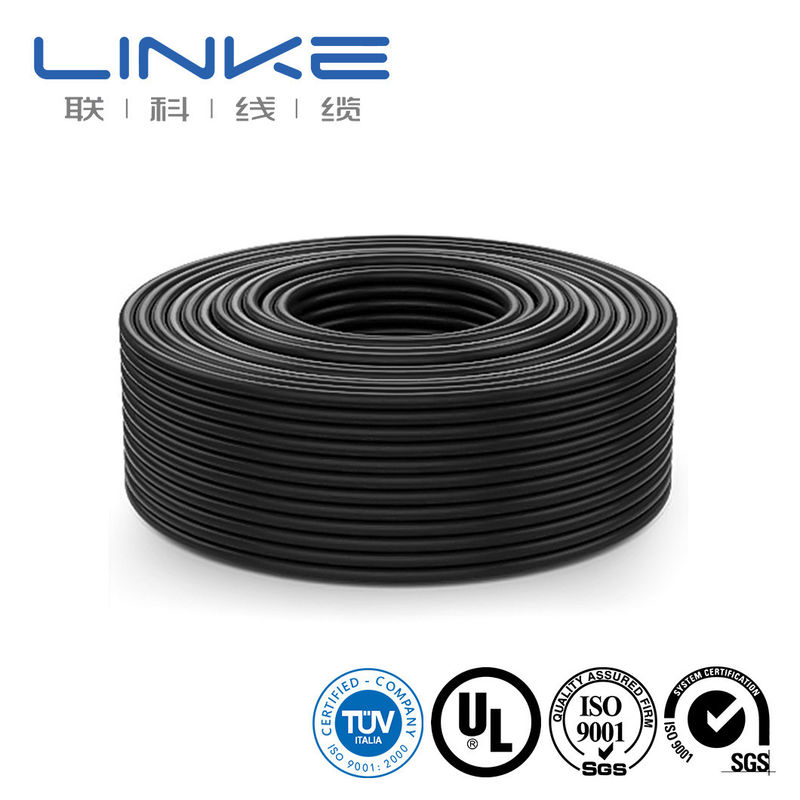

Imagens do produto
Certificações e normas
Os nossos produtos cumprem os mais elevados padrões da indústria com certificações abrangentes:
Autorizações do produto:UL 758, RoHS, REACH, CE
Sistemas de gestão da qualidade:ISO 9001-2015 (todos os produtos), ISO 13485 (dispositivo médico), IATF 16949 (automóvel)
Normas de isolamento UL XLPE:UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Normas de isolamento de silicone:A utilização de produtos de limpeza não deve ser considerada como um risco para a saúde ou a saúde dos animais.
Normas de isolamento do FEP:UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
