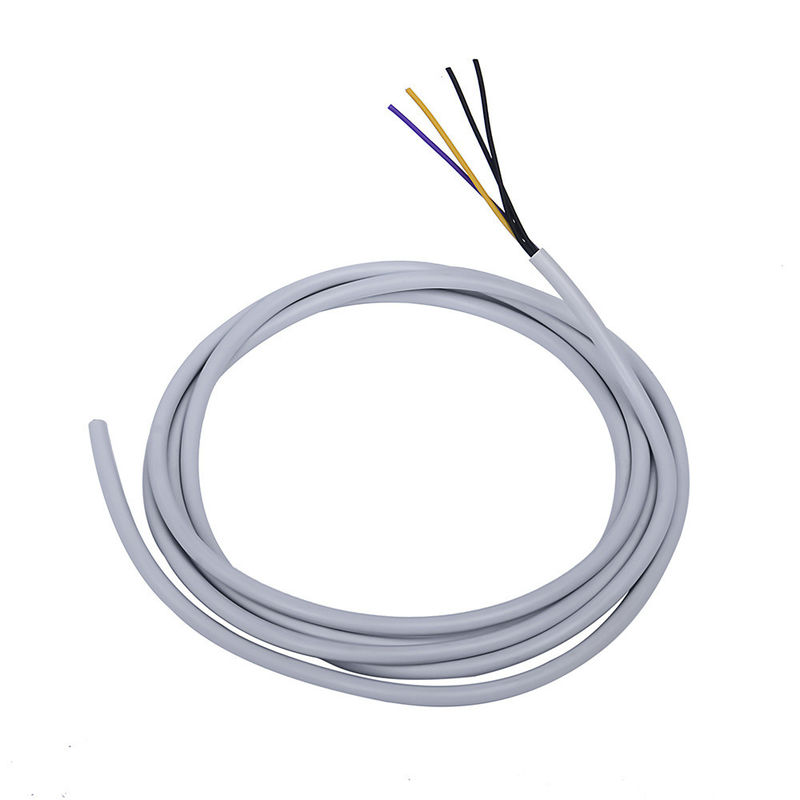

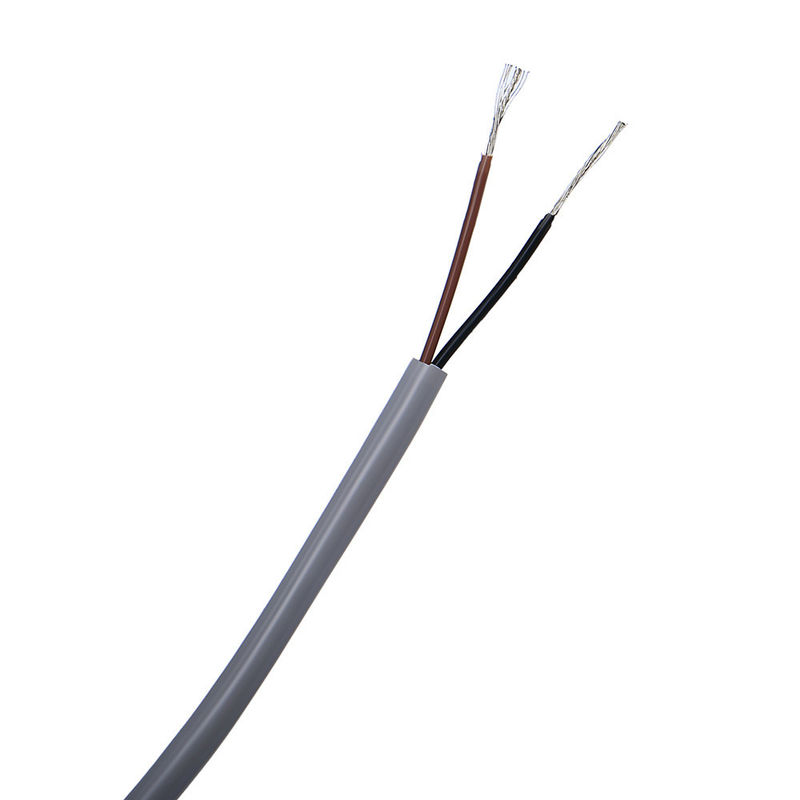

Cabos e fios de ligação elétrica de núcleo de cobre de múltiplos condutores
Aplicações de cabos automotivos
- Cabos de bateria:Cabos de maior diâmetro para conectar baterias a sistemas eletrônicos e aterramento do veículo, disponíveis em cores pretas e vermelhas padrão com condutores de cobre nus.
- Fios de ligação:Condutores de cobre isolados únicos (sólidos ou com filamentos) com revestimento de PVC, borracha de cloroprene ou borracha de silicone, geralmente TEW UL1015 ou tipos de fios de motor.
- Cabos de alto-falante:Cabos de duplo condutor para ligações de sistemas de áudio, isolados com borracha de PVC, PE ou Teflon, coloridos em vermelho e preto para identificação da polaridade.
- Cabos de reboque:Cablagem essencial para aplicações de reboque, alimentação de luzes de reboque, incluindo luzes traseiras, luzes de freio e sinalizadores de virada.
Especificações do produto
| Nome do produto |
American Standard GXL Irradiation Cross-linked Polyolefin Automotive Low Voltage Wire (Fio elefante de baixa tensão para automóveis) |
| Condutor |
Fios de cobre enlatados 20AWG ~ 8AWG |
| Isolamento |
Polyolefinas cruzadas (XLPE); isolamento por elastómeros termoplásticos, em conformidade com as normas ambientais ROHS e REACH |
| Temperatura nominal |
125°C |
| Temperatura de funcionamento |
-40°C ∼155°C |
| Voltagem nominal |
50 V |
| Ensaios ambientais |
Cumprir a directiva ambiental da UE RoHS e passar os testes SGS |
| Embalagem |
500 m/rolo |
| Aplicações |
Cabos de ligação de baixa tensão para sistemas eléctricos internos de automóveis; cabos de ligação para aparelhos e instrumentos eléctricos de automóveis, motocicletas e outros veículos |
Características do produto
- Espessura de isolamento padrão para fácil corte e retirada de fios
- Alta flexibilidade com resistência a ácidos, álcalis, óleo, calor e frio
- Retardante de chama, resistente ao desgaste, resistente à umidade e resistente ao mofo
- Excelentes propriedades mecânicas e estabilidade térmica
- Resistência superior a altas e baixas temperaturas e à fricção

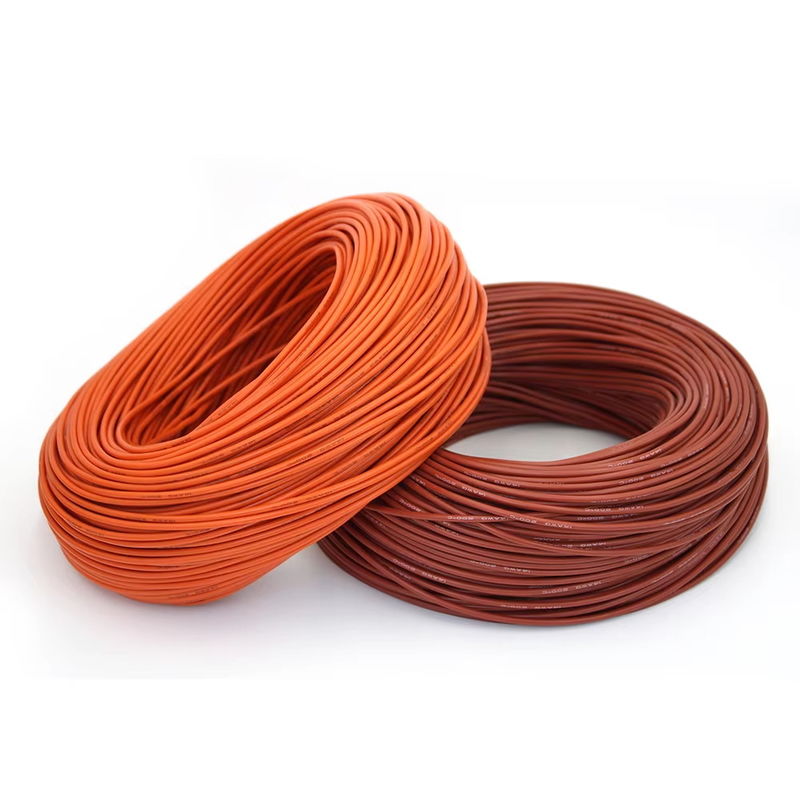

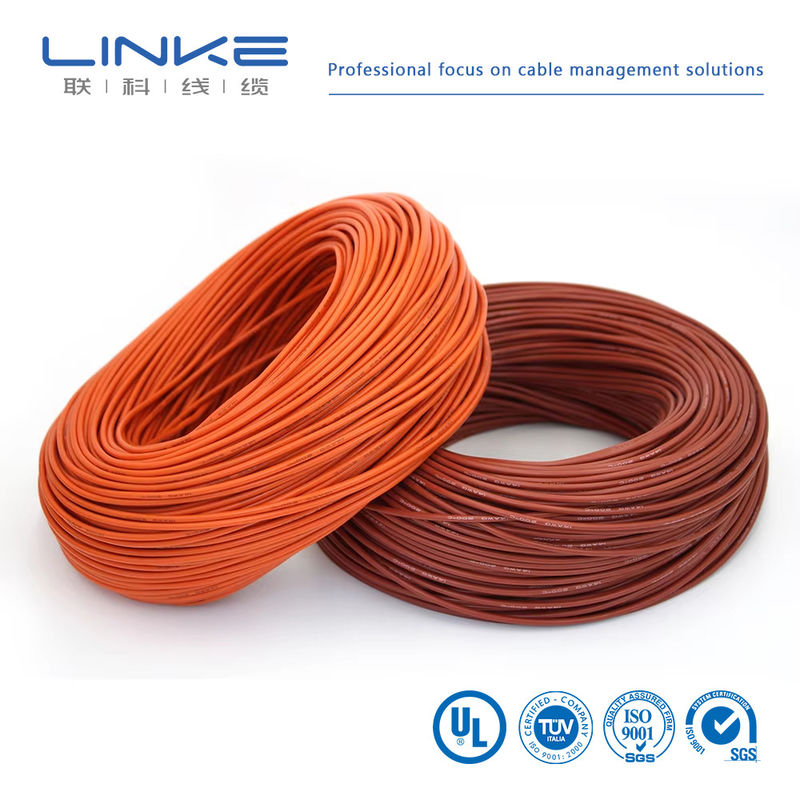

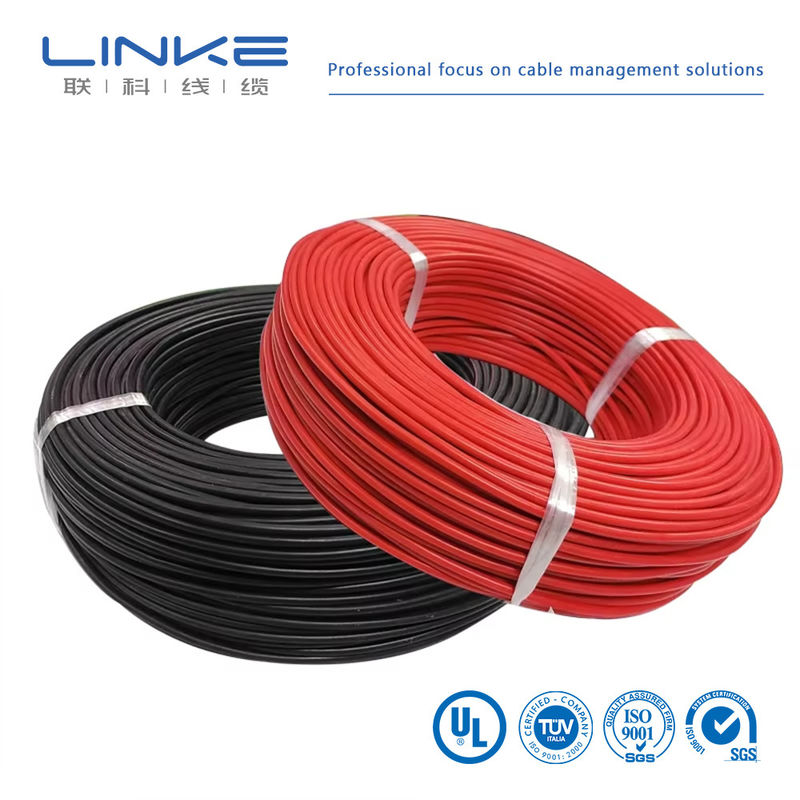

Imagens do produto
Parâmetros detalhados do produto
| Marca |
LINKA |
Secção transversal (mm2) |
0.01-500 mm2 |
| Esquema de fio (AWG) |
[por exemplo, 24AWG, 28AWG] |
Condutor |
Cobre enlatado/cobre nu, com base nas exigências do cliente |
| Material de isolamento |
PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro |
Material do casaco |
[PVC/PU/Goma/Braid/etc.] |
| Certificações |
RoHS/REACH/UL/CE/IP68/etc. |
Comprimento personalizado |
[por exemplo, 1m, 3ft, 5m ± 5% de tolerância] |
| Tipo de cabo |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Proteção |
[Escudo/Não-Escudo/Escudo de Trama] |
| Impedância |
[por exemplo, 75Ω (para cabos coaxial) ] |
Impressão/Logo |
[Texto/Relatório/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por exemplo, ≥ 5 × diâmetro do cabo] |
Classificação atual |
[por exemplo, 5A] |
| Nomenclatura de tensão |
[por exemplo, 30 V AC/DC] |
Material de ligação |
[Coberto de ouro/niquelado/ latão/etc.] |
| Conectores |
[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45] |
Capa |
XLPE ou PE ou PVC |
| Tempo de entrega |
7-14 dias após a confirmação da encomenda |
Cores |
[Negro/Branco/Vermelho/Pantone personalizado/etc.] |
| temperatura |
Minus 70°C a 350°C ((-70°C ~ 350°C) |
Pacote |
Rolo/caixote/placa/Customizado |
| Serviços de apoio |
Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele) |
Controle de qualidade e ensaios
Laboratório independente • Equipamento de ensaio completo • Controlo de qualidade completo
Testamos cada produto com padrões rigorosos para garantir qualidade superior e desempenho confiável.
Dados de ensaio do produto
| - Não, não. |
Ponto de ensaio |
Condição de ensaio |
Requisito de ensaio |
Dados de ensaio |
Resultado |
| 1 |
Inspecção da estrutura |
1. Cumprir com a tabela de tamanho do fio
2Espessura mínima ≥ 80% da espessura média |
Cumprir a tabela de tamanho do fio |
Referência ao registo de ensaio |
Passe |
| 2 |
Choque térmico |
Enrolar a amostra numa haste de ferro de tamanho especificado, colocar num forno de envelhecimento a uma temperatura especificada durante 1 hora, arrefecer a amostra até à temperatura ambiente durante pelo menos 30 minutos, e depois observar a amostra |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 3 |
Deformação térmica |
1Medir a espessura da amostra (marcar a posição de medição)
2Colocar a amostra e o dispositivo de ensaio no forno de envelhecimento para pré-aquecimento a temperatura especificada durante 1 hora
3Colocar a amostra sob a coluna de pressão do dispositivo de ensaio durante 1 hora
4. Re-medir a espessura da amostra na mesma posição |
1A amostra não deve ser rachada por coluna de pressão ou por condutor exposto.
2Redução da espessura ≤ 50% |
Referência ao registo de ensaio |
Passe |
| 4 |
FT2 |
Aplicar uma chama padrão a uma altura de 125 mm uma vez |
1A chama não deve propagar-se ao longo do seu comprimento.
2. A chama não se deve espalhar para materiais inflamáveis próximos |
Referência ao registo de ensaio |
Passe |
| 5 |
Envelhecimento |
1. Pegue cinco seções de 200 mm de comprimento bainha
2Colocar as amostras no forno de envelhecimento a 158°C durante 168 horas
3Após a extracção das amostras, colocar à temperatura ambiente 23±5°C durante 16 horas, depois testar o alongamento à ruptura e a resistência à tração. |
1- alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% daquele antes do envelhecimento
2Resistência à tracção antes do envelhecimento > 1,41 kg/mm2, resistência à tracção após o envelhecimento ≥ 80% da resistência ao envelhecimento anterior |
Referência ao registo de ensaio |
Passe |
| 6 |
Cold Bend |
Armazenar a amostra numa caixa de baixa temperatura a uma temperatura especificada durante 4 horas, amostra de vento numa haste de ferro de tamanho especificado com voltas especificadas,Enrolamento completo no prazo de 30 segundos após a retirada da amostra da caixa de baixa temperatura |
Não há rachaduras na superfície da amostra |
Sem rachaduras. |
Passe |
| 7 |
Resistência do condutor |
Medir a resistência do condutor de núcleo de um metro com o contador de resistência de CC |
A 20°C, resistência de 8AWG ≤ 2,23Ω/km |
Referência ao registo de ensaio |
Passe |
Visão geral da empresa
A Linke cable technology (DongGuan) Co. Ltd. concentra-se na I&D e fornece soluções profissionais para o Cable&Wire, especialmente para os diferentes clientes da indústria.
- Cabo robótico humanoide,
- Cabo de alimentação/cabo de dados AI,
- Cabos semicondutores/cabos automáticos industriais,
- Cabo de sensores,
- Novo cabo de energia,
- Cabos de beleza médicos,
- Cabo de fio UL.
A Linke Cable dispõe de capacidades diversificadas de desenvolvimento de produtos e capacidades técnicas para dar suporte às necessidades diversificadas dos clientes.REACH, CE; Obtivemos o seguinte sistema de gestão da qualidade: ISO 9001-2015 (todos os produtos); ISO 13485 (aparelhos e instrumentos médicos), IATF 16949 (indústria automóvel).
Perfil do fabricante
A Linke Cable Technology Co., Ltd é uma das principais fabricantes de cabos na China, com mais de 10 anos de experiência em P&D, produção e marketing.Somos especializados em fornecer vários cabos e soluções de cabos personalizados em todo o mundo, incluindo cabos de carregamento de veículos elétricos, cabos médicos, cabos de silicone, cabos de mola, cabos trançados, cabos de reboque, fios UL e cabos automotivos.
Certificações
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Perguntas Frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional, controlando sua encomenda do início ao fim.
Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas, os novos clientes devem pagar os custos de correio.
Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. Devido ao peso do cabo, recomendamos encomendar quantidades adequadas para evitar altos custos de frete.
Posso fazer um desconto?
Os descontos dependem da sua quantidade. Podemos oferecer descontos e cobrir os custos de frete. Por favor, entre em contato conosco para mais detalhes.
A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e personalizar cartões de qualidade para promover o seu negócio.
Para mais informações, por favor, sinta-se à vontade para nos contactar!
