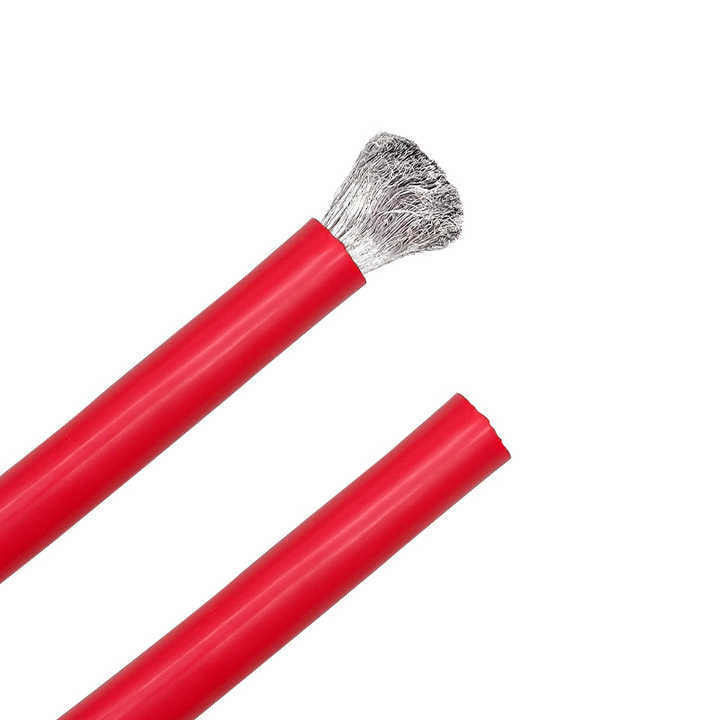

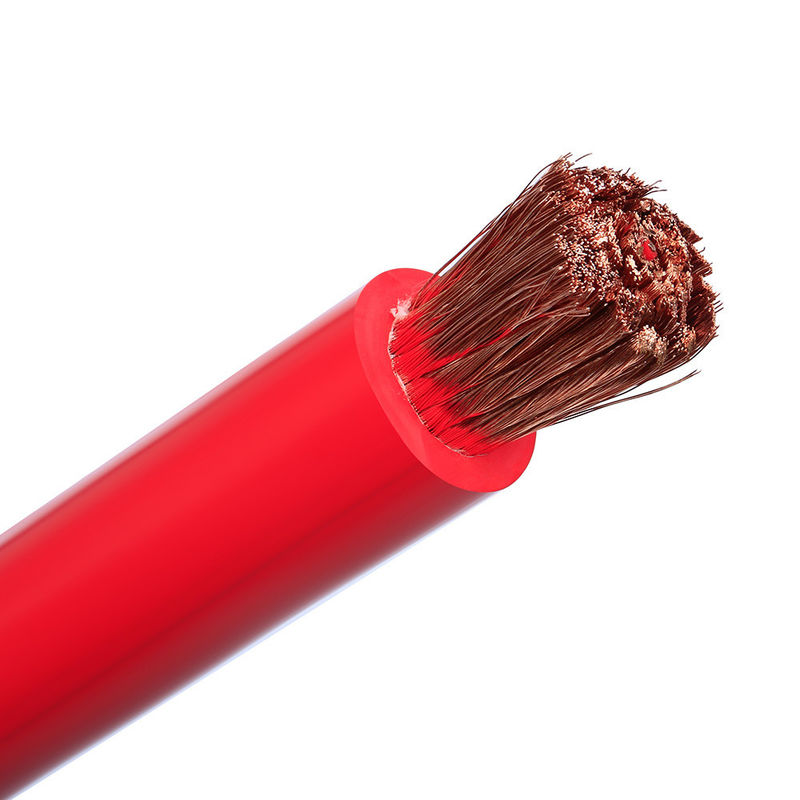

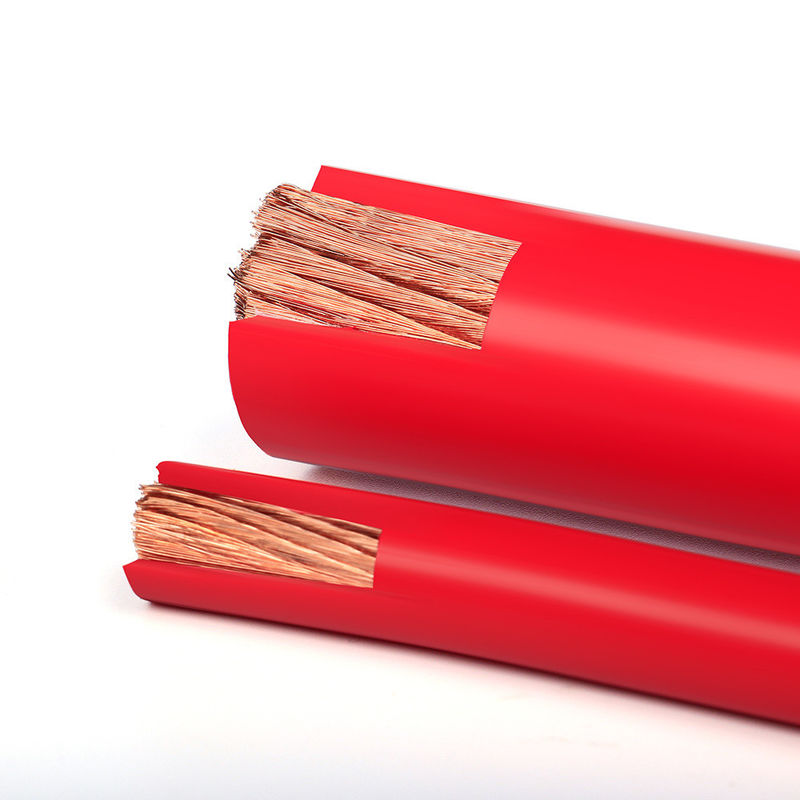

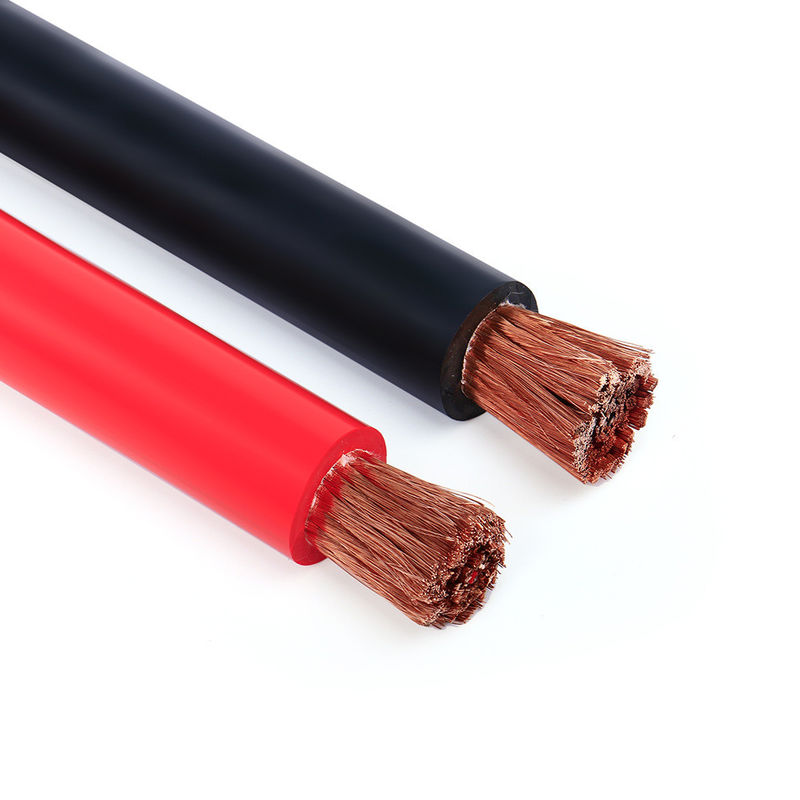

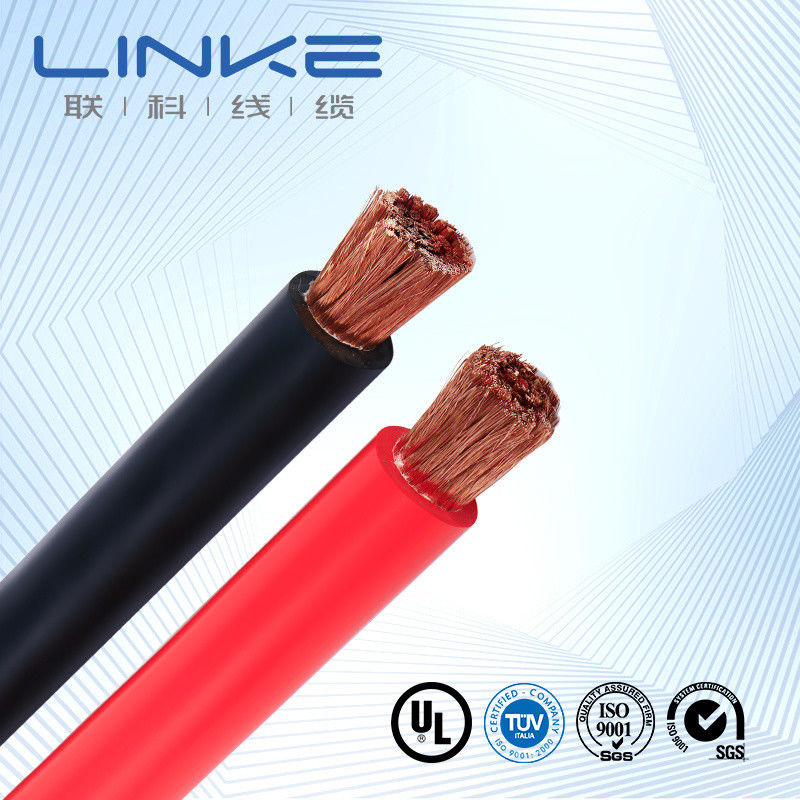

Cabos de silicone resistentes ao calor com núcleo múltiplo 0.5mm fio de silicone flexível para aplicações de alta temperatura

Nº.

Item de Teste

Condição de Teste

Requisito de Teste

Dados de Teste

Resultado

1

Inspeção Estrutural

1. Conformidade com a tabela de tamanho do fio 2. Espessura mínima ≥ 80% da espessura média

Conformidade com a tabela de tamanho do fio

Consultar registro de teste

Aprovado

2

Choque Térmico

Enrole a amostra em uma haste de ferro de tamanho especificado, coloque em um forno de envelhecimento na temperatura especificada por 1 hora, resfrie a amostra à temperatura ambiente por pelo menos 30 minutos, depois observe a amostra

Sem rachaduras na superfície da amostra

Sem rachaduras

Aprovado

3

Deformação por Calor

1. Meça a espessura da amostra (marque a posição de medição) 2. Coloque a amostra e o dispositivo de teste em um forno de envelhecimento para pré-aquecimento na temperatura especificada por 1 hora 3. Coloque a amostra sob a coluna de pressão do dispositivo de teste por 1 hora 4. Meça novamente a espessura da amostra na mesma posição

1. A amostra não deve rachar pela coluna de pressão ou expor o condutor 2. Redução da espessura ≤ 50%

Consultar registro de teste

Aprovado

4

FT2

Aplique uma chama padrão a uma altura de 125 mm uma vez

1. A chama não deve se propagar ao longo de seu comprimento 2. A chama não deve se espalhar para materiais inflamáveis próximos

Consultar registro de teste

Aprovado

5

Envelhecimento

1. Pegue cinco seções de bainha de 200 mm de comprimento 2. Coloque as amostras em um forno de envelhecimento a 158°C por 168 horas 3. Após retirar as amostras, coloque-as à temperatura ambiente 23±5°C por 16 horas, depois teste o alongamento na ruptura e a resistência à tração

1. Alongamento antes do envelhecimento ≥ 300%, alongamento após o envelhecimento ≥ 80% do anterior 2. Resistência à tração antes do envelhecimento > 1,41 kg/mm², resistência à tração após o envelhecimento ≥ 80% da anterior

Consultar registro de teste

Aprovado

6

Curvatura a Frio

Armazene a amostra em uma caixa de baixa temperatura na temperatura especificada por 4 horas, enrole a amostra em uma haste de ferro de tamanho especificado com voltas especificadas, complete o enrolamento em 30 segundos após a amostra ser retirada da caixa de baixa temperatura

Sem rachaduras na superfície da amostra

Sem rachaduras

Aprovado

7

Resistência do Condutor

Meça a resistência do condutor de um metro com um medidor de resistência DC

A 20°C, resistência de 8AWG ≤ 2,23Ω/km

Consultar registro de teste

Aprovado
