Cable de carregamento de veículos elétricos de tipo 2 com condutor de cobre nu e capa de TPE para carregadores de veículos elétricos AC de 7kw 11kw 22kw

5p EV Cable de Carregamento Eve

32A cabo de carregamento EV Eve

2c*10AWG Cable EV de carregamento Eve

Lugar de origem:

Guangdong, China

Marca:

Linke

Certificação:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Contacte-nos

Solicite um orçamento

Detalhes do produto

Modelo NÃO.:

LK-EV102

Tipo de plugue:

IEC 62196-2 (tipo 2), SAE J1772 Tipo 1

Condutor:

Cobre nu

Estrutura:

3034/0.20

Jaqueta:

TPE

Usar:

Carregando

Tipo:

Estação de carregamento lenta de EV

Tamanho do pacote:

50.00cm * 50.00cm * 50.00cm

Tensão:

380 V

Amostras:

US$ 1000/PCS 1 PCS (Min. Ordem)

Personalização:

Disponível

Custo de envio:

sobre o custo de envio e o tempo estimado de entrega.

Devoluções e reembolsos:

Você pode solicitar o reembolso em até 30 dias após o recebimento dos produtos.

Material condutor:

cobre/cobre estanhado

Tipo de condutor:

Fio torcido

Materiais Externos:

personalizar: PVC, PE, LSFOH, borracha de silicone

materiais isolantes:

personalizar:PVC、PE 、XLPE、EPR、SIR

Especificações:

0,1-450 mm²

Tensão nominal:

300-600V

temperatura nominal:

-60±200°C

Cor:

Personalizar

Certificação:

UL;ISO9001;ISO13485;IATF16949;TPU

Pacote:

Por rolo

Essencial:

Múltiplo

Tempo de espera:

7-15 dias

Destacar:

5p EV Cable de Carregamento Eve

32A cabo de carregamento EV Eve

2c*10AWG Cable EV de carregamento Eve

Termos do pagamento & do transporte

Quantidade de ordem mínima

1000 m

Preço

Negociável

Detalhes da embalagem

De acordo com a exigência

Tempo de entrega

7 a 15 dias

Termos de pagamento

Adiantamento de 30% e envio após receber o pagamento final de 70%

PRODUTOS CONEXOS

Vídeo

Barras de ônibus flexíveis isoladas personalizadas de cobre plano para bateria com capacidade de 1200A

Obtenha o melhor preço

Vídeo

Barra de Cobre Isolada de 1200A com Isolamento Personalizável e Alta Condutividade para Aparelhos Elétricos a Vácuo

Obtenha o melhor preço

Vídeo

Cabo de Dados Blindado Personalizado CAT6 FTP com Revestimento LSZH Retardante de Chama para Transmissão de Dados de Alta Velocidade

Obtenha o melhor preço

Vídeo

Cabos de controlo de isolamento de PVC personalizáveis com cobre conservado para aplicações industriais

Obtenha o melhor preço

Contacte-nos

86-0769-81776230

86-18665106395

sales@linkecable.com

Contacte agora

Descrição do produto

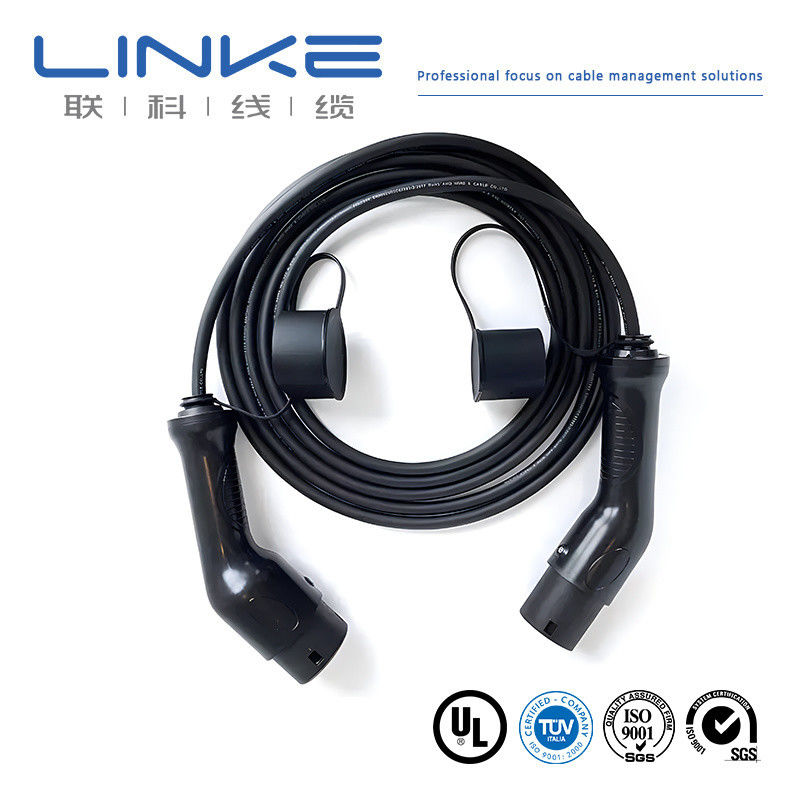

Cable de carregamento de veículos elétricos de tipo 2 a tipo 2

Cabo de carregador de veículos elétricos de alto desempenho AC disponível em configurações de 7 kW, 11 kW e 22 kW com opções de comprimento de 5 m, 7 m e 10 m.

Imagens do produto

Cable de carregamento de veículos elétricos de tipo 2 com condutor de cobre nu e capa de TPE para carregadores de veículos elétricos AC de 7kw 11kw 22kw

Marca	LINKA	Secção transversal (mm2)	0.01-500 mm2
Esquema de fio (AWG)	[por exemplo, 24AWG, 28AWG]	Condutor	Cobre enlatado/cobre nu, com base nas exigências do cliente
Material de isolamento	PVC/TPU/borracha de silicone/PE/PP/XLPE/Nilão/outro	Material do casaco	[PVC/PU/Goma/Braid/etc.]
Certificações	RoHS/REACH/UL/CE/IP68/etc.	Comprimento personalizado	[por exemplo, 1m, 3ft, 5m ± 5% de tolerância]
Tipo de cabo	[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.]	Proteção	[Escudo/Não-Escudo/Escudo de Trama]
Impedância	[por exemplo, 75Ω (para cabos coaxial) ]	Impressão/Logo	[Texto/Relatório/Logo, máximo 20 caracteres]
Radius de curvatura	[por exemplo, ≥ 5 × diâmetro do cabo]	Classificação atual	[por exemplo, 5A]
Nomenclatura de tensão	[por exemplo, 30 V AC/DC]	Material de ligação	[Coberto de ouro/niquelado/ latão/etc.]
Conectores	[por exemplo, USB Tipo-C, Jack de 3,5 mm, RJ45]	Capa	XLPE ou PE ou PVC
Tempo de entrega	7-14 dias após a confirmação da encomenda	Cores	[Negro/Branco/Vermelho/Pantone personalizado/etc.]
temperatura	Minus 70°C a 350°C ((-70°C ~ 350°C)	Pacote	Rolo/caixote/placa/Customizado
Serviços de apoio	Cabos sob medida, soluções de ponta a ponta, incluindo corte, enxaguamento e instalação precisos de alças (especificar material, por exemplo, cobre/niquele)

Especificações técnicas

Especificações	NOME DO CABEL	Cableira EV
Especificações do cabo	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 Compatível com a RoHS

Construção detalhada

Ponto	A: 2C × 80 mm2	B: 1C × 25 mm2	C: 1C × 4 mm2	D: (3C × 0,75 mm2) ((P2)	E: (7C × 0,75 mm2)
Condução
Materiais	De cobre descartável
Tamanho	2580/0,20 ± 0,008 mm	798/0,20 ±0,008 mm	224/0,15±0,008 mm +10/1# Tinsel+1000D Kevlar	40/0,15±0,008 mm+ 10/0.19mmTinsel+200DKevlar	40/0,15±0,008 mm+ 10/0.19mmTinsel+200D Kevlar
O.D. (Ref.)	120,40 ± 0,25 mm	70,00±0,20 mm	20,70 ± 0,15 mm	10,40 ± 0,10 mm	10,40 ± 0,10 mm

Características elétricas

Voltagem nominal:1000 V DC
Temperatura nominal:Colete -40°C a 90°C, isolamento -40°C a 125°C
Resistência máxima do condutor ((20oC):
A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolamento Voltagem resistente:AC 2,5 kV/5min
Completado Cable Voltagem resistir:AC 3,5 kV/15min
Min. Resistência de isolamento:500 MΩ.km

Propriedades físicas

Resistência à tração:≥ 20 MPa
Extensão:≥ 300%
Ensaio com chama:GB/T 18380.12-2008
Min. raio de curvatura:6*OD
Resistência à abrasão:≥ 2000 vezes
Ensaio de impacto a baixa temperatura:-40oC x 16H, sem rachaduras

Especificações da estrutura do cabo

- Não, não.	Condutor mm2	Isolamento	Resistência do condutor a 20oC (Ω/KM)
EV-YJ	1.5	48/0.20	≤ 12.7
EV-YJ	2.5	80/0.20	≤ 7.60
EV-YJ	4	128/0.20	≤ 4.71
EV-YJ	6	196/0.20	≤ 3.14
EV-YJ	10	322/0.20	≤ 1.82
EV-YJ	16	513/0.20	≤ 1.16
EV-YJ	25	798/0.20	≤ 0.743
EV-YJ	35	1121/0.20	≤ 0.527
EV-YJ	50	1596/0.20	≤ 0.368
EV-YJ	70	2242/0.20	≤ 0.259
EV-YJ	95	3034/0.20	≤ 0.196

Características fundamentais

Condutor: Flexível
Isolamento: material de silicone
Disponível em cores de casaco preto, laranja, vermelho, amarelo ou azul
Opções de isolamento único e duplo
Tamanhos SQ MM (estilo europeu): de 4 mm quadrados a 240 mm quadrados
Tamanhos AWG (estilo norte-americano): 0AWG-10AWG
Ampla gama de temperaturas: -60°C a 200°C
Aparição de baixa viscosidade para fácil manuseio

Certificações e normas

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de fiação dos aparelhos

Perguntas Frequentes

1É fabricante ou empresa comercial?
Somos um fabricante profissional. Podemos controlar a sua encomenda do primeiro início ao último. Bem-vindo a nos visitar. Vamos buscá-lo em Shenzhen.

2Como posso obter uma amostra para testar a sua qualidade?
As amostras são gratuitas para si. Os novos clientes devem pagar os custos de correio.

3Qual é a sua quantidade mínima de encomenda?
Normalmente 100m. No entanto, o cabo é muito pesado. É melhor encomendar uma quantidade adequada para evitar o alto frete. O transporte marítimo é a melhor opção.

4Posso fazer um desconto?
Depende da sua quantidade. Podemos fazer um desconto e pagar o frete. Por favor, entre em contato conosco.

5A sua empresa aceita produção OEM?
Sim, podemos imprimir o nome da sua empresa e até personalizar o cartão de qualidade para promover a sua empresa.
